Замена ремня ГРМ ? ВАЗ2114 8 клапанов своими руками

Главная » ВАЗ

Автор Andrey Ku На чтение 5 мин. Просмотров 8.2k.

Сегодня приехал в гости к моему старому другу, шашлык и всё такое, а в промежутке небольшое ТО на его свежеокрашенной ВАЗ 2114 замена ремня ГРМ, роликов и помпы. На данном автомобиле установлен стандартный восьмиклапанный двигатель и это очень упрощает дело, так как на данном двигателе процедура замены зубчатого ремня привода газораспределительного механизма занимает 30 минут. В нашем случае немного подъедало ремень ГРМ с внутренней стороны и виной этому бы один из болтов масляного насоса, об этом расскажем в конце статьи.

На двигателе ВАЗ 2114 8 клапанов при обрыве ремня ГРМ клапана не гнет.

В стандартных условиях периодичность замены ремня ГРМ составляет 60 тысяч километров пробега или четыре года эксплуатации, в зависимость от того что настанет быстрее.

Интервал замены может быть увеличен до 80 тысяч при периодическом контроле состояния ремня, ролика и помпы.

Содержание

  1. Инструмент и приспособления
  2. Подготовительные операции
  3. Пошаговая инструкция замены ремня ГРМ
  4. Выставляем верхнею мертвую точку
  5. Замена помпы
  6. Установка нового ремня ГРМ
  7. Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов
  8. Видео замены ремня ГРМ на ВАЗ 2114 8 клапанов

Инструмент и приспособления

Нам потребуется ключи и головки на 10, 17, а также ключ для натяжного ролика ремня ГРМ, купить можно в любом автомагазине.

Подготовительные операции

Открываем капот.))

Сразу видно хозяин любит свой автомобиль.

Двигатель ВАЗ 8 клапанов.

Если планируется замена помпы, то даем двигателю остыть, снимаем защиту после чего сливаем антифриз.  Достаточно слить только с блока цилиндров.

Заглушка на блоке цилиндров.

Поддомкрачиваем автомобиль снимаем переднее правое колесо и пластиковый брызговик.

Пошаговая инструкция замены ремня ГРМ

  1. Откручиваем два болта с боку защитной крышки ГРМ. Ключ на 10.

  1. И один спереди, снимаем крышку. Ключ на 10.

  1. Снимаем ремень привода генератора. Ослабляем контрящею гайку, ключ на 13 и выкручиваем натяжной болт, ключ на 10. Подвигаем генератор к блоку цилиндров.
Механизм натяжения ремня генератора.
  1. Если отодвинуть генератор не удалось, необходимо ослабить гайку крепления снизу. Ключ на 17.
Крепление генератора.

Выставляем верхнею мертвую точку

  1. За болт шкива коленвала проворачиваем его по часовой стрелке.

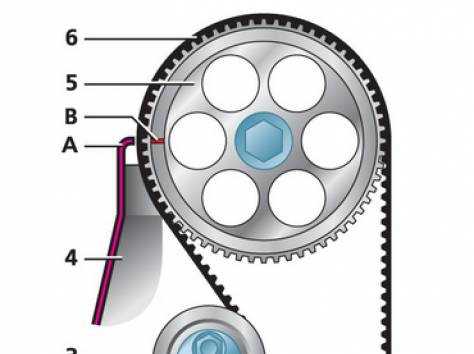

  1. Добиваемся совпадения метки на зубчатом шкиве распредвала (дале по тексту просто звездочка) и металлическом кожухе.
Метка распредвала.
  1. На звездочке коленвала так же должна совпасть метка с отливом на масляном насосе.
Метка коленвала.
  1. Откручиваем болт шкива коленвала, предварительно застопорив коленчатый вал. Блокируем задние колеса, включаем пятую передачу и вставляем отвертку в вентиляционное отверстие тормозного диска ниже суппорта. Головка на 17 с удлинителем и трубой в качестве рычага.
  2. Откручиваем гайку крепления натяжного ролика и снимаем его вместе со старым ремнем ГРМ.
Крепление натяжного ролика.

Замена помпы

  1. Откручиваем болт крепления звездочки распредвала и снимаем ее. Ключ ил головка на 17.

Намотайте один виток изоленты на распредвал, это убережет вас от потери шпонки!

Крепление звездочки распредвала.
  1. Снимаем защитный кожух ремня ГРМ. Откручиваем гайку и болт на 10, так же три болта крепления водяного насоса. Головка на 10.
Крепление кожуха ГРМ.
  1. Снимаем помпу

Обычно она сильно прикипает, тут нам поможет монтировка.

  1. Смазываем прокладку помпы тонким слоем герметика и устанавливаем помпу на место. Ставим защитный кожух и равномерно обтягиваем все болты.
Крепление помпы.

Установка нового ремня ГРМ

  1. Достаем новый комплект ГРМ, в нашем случае фирмы Гейтс.
Комплект ГРМ Gates.
  1. Для двигателя ВАЗ 2114 8 клапанов он содержит зубчатый ремень и натяжной ролик.

  1. Если кому нужно то артикул на коробке следующий.

  1. Проверяем совпадение всех меток. Устанавливаем на место натяжной ролик, гайку не закручиваем. Далее устанавливаем новый ремень ГРМ, надеваем его сначала на звездочку коленвала, далее на звездочку распредвала, натяжной ролик и помпу. Следим за тем что бы нисходящая ветвь ремня была натянута.
  2. Используя специальный ключ, поворачиваем натяжной ролик, натягиваем ремень ГРМ. Затягиваем гайку.
  3. Правильной считается натяжка при которой, двумя пальцами, мы можем повернуть ремень ГРМ на самом длинном участке максимум на 90 градусов.
Установлен новый ремень ГРМ.
  1. Устанавливаем все детали в порядке обратном снятию. Заливаем антифриз.

Данная процедура на столько проста что ее можно выполнить своими руками даже не имея гаража, просто во дворе дома.

Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов

  1. Износ зубчатого ремня с передней стороны – основная причина износившееся помпа, но иногда бывает и шпилька натяжного ролика и в очень редких случаях звездочка распредвала. Для устранения данной проблемы замените износившеюся деталь.
  2. Износ с задней стороны встречается горазда реже. Основная причина это болт на масленом насосе. Натяжка ремня со временем немного ослабляется и вибрируя он начинает доставать до данного болта. Убрать эту проблему очень просто, меняем болт под звездочку Torx на обычный под головку на 10, шляпка у него меньше и ремень ГРМ уже недостает. На фото видна потертость от ремня.

Видео замены ремня ГРМ на ВАЗ 2114 8 клапанов

Удачи на дорогах. Ни гвоздя, ни жезла.
