Как заменить лампочку подсветки номера ВАЗ 2114. Как заменить лампочку подсветки номера на ВАЗ 2114. Замена лампочки подсветки номера ВАЗ 2114.

Подсветка номерного знака автомобиля является очень важным элементом общего облика транспортного средства, ведь именно с ее помощью в ночное время номера становятся читаемыми. Но и тут все не так просто, поскольку подсветка, которая не соответствует нормам закона, легко может стать причиной штрафа. Об этом далее в статье.

Содержание

  • Подсветка госномера, зачем нужна подсветка, где находится лампочка подсветки
  • Цвет подсветки номера по закону
  • Не работает подсветка номера, возможные причины
  • Инструменты, приспособления, расходные материалы
  • Как заменить лампочку подсветки номера ВАЗ 2114, пошаговая инструкция
  • Светодиодная подсветка, как заменить обычные лампы накаливания на светодиодные
  • Светодиодная подсветка номера, как установить светодиодную полоску, пошаговая инструкция
  • Советы профи: как избежать попадание влаги на светодиоды

Подсветка госномера, зачем нужна подсветка, где находится лампочка подсветки

Подсветка из оргстекла

Подсветка гос.

номера необходима для идентификации транспортного средства в темное время суток, цвет лампы при этом обязан соответствовать правилам дорожного движения и законодательным нормам ГОСТа. Рекомендуется освещение желтым либо белым цветом, а не красным либо синим. Родная подсветка отличается наличием одного недостатка — в условиях широкого цветового разнообразия процедура эксплуатации автомобиля затрудняется, поэтому система освещения требует серьезной доработки либо полной ее замены.

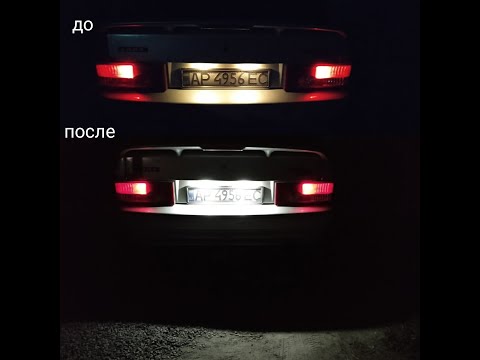

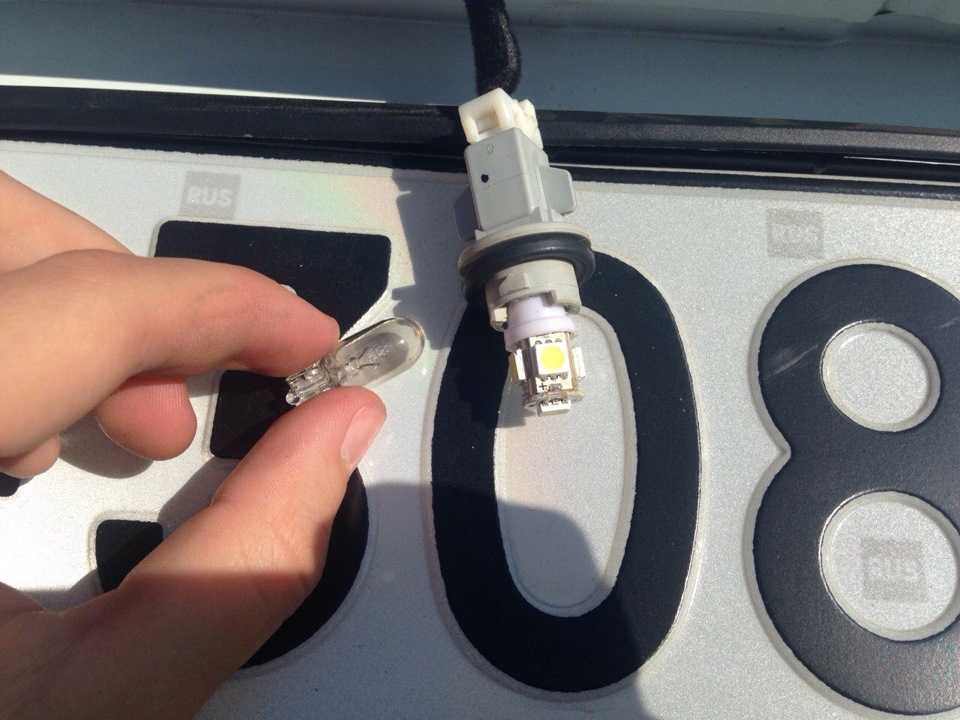

Светодиоды вместо обычных ламп

Цвет подсветки номера по закону

Освещение номера предусматривает монтаж специальных ламп, однако лишь на заднюю часть транспортного средства. Конечно, данное требование никаким образом не будет воздействовать на функциональность самого автомобиля и необходимо только для обеспечения читаемости номерного знака в темное время, однако несоблюдение правил монтажа и эксплуатации данных осветительных элементов влечет за собой определенные проблемы.

Подсветка обязана быть достаточно яркой, однако иметь при этом стандартный цвет, а лампочки, предусмотренные конструкцией, должны постоянно светиться.

 Даже если перегорит одна из них, в результате чего часть регистрационного знака будет плохо различима, на водителя могут наложить штрафные санкции.

На передней части автомобиля запрещается устанавливать светоотражающие приспособления либо световые приборы красного цвета, и прочие световые приборы, рабочий режим и цвет огней которых не отвечает требованиям главных положений по допуску транспорта к эксплуатации.

На задней части автомобиля запрещается монтировать фонари заднего хода, а также освещение номеров с огнями любых цветов, помимо желтого, оранжевого либо красного. Также не допускается монтаж светоотражающих приспособлений любых цветов, помимо красных. Исходя из этого, монтаж подсветки номерного знака синего цвета, которую очень любят многие автовладельцы, тоже будет основанием для наложения штрафа.

Не работает подсветка номера, возможные причины

Если подсветка номера не функционирует, причин этому может быть несколько:

  1. Перегорела лампочка.
  2. Предохранитель системы вышел из строя.
  3. На корпусе нет массы.
  4. На проводах отсутствует напряжение (+).
  5. Слишком слабый контакт в монтажном блоке.

Чтобы устранить данные факторы, потребуется либо ремонт подсветки, либо ее полная замена.

Инструменты, приспособления, расходные материалы

  1. Новые лампы.
  2. Плоская отвертка.

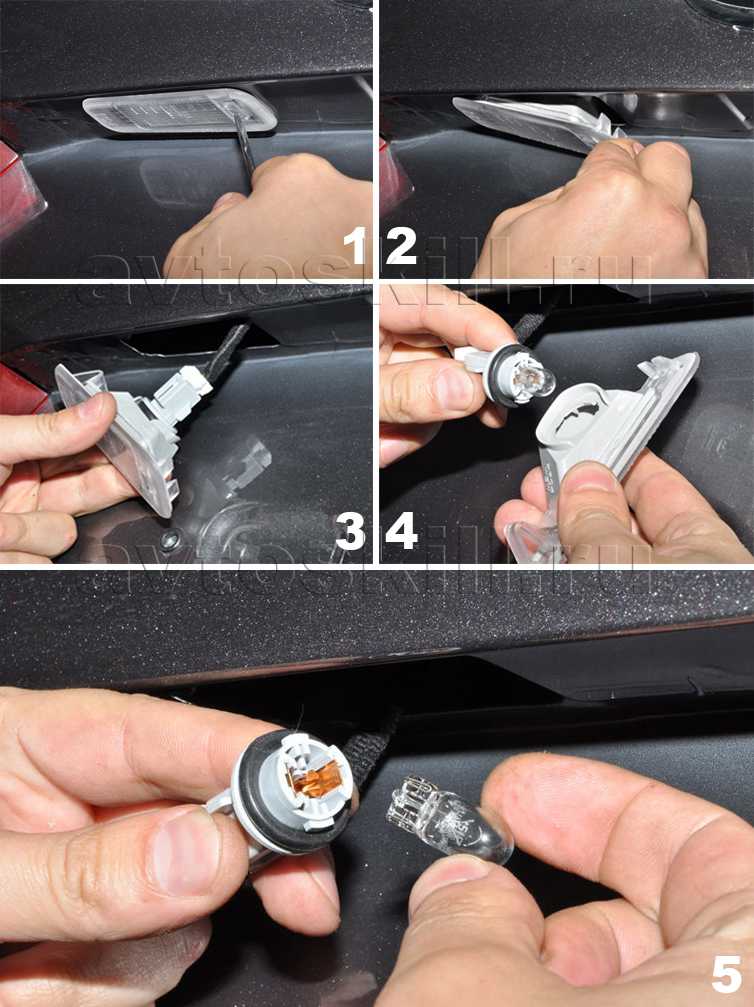

Как заменить лампочку подсветки номера ВАЗ 2114, пошаговая инструкция

Чтобы заменить лампу подсветки номерного знака на ВАЗ 2114, делаем следующее:

  1. Выключаем освещение.
  2. Открываем багажник.

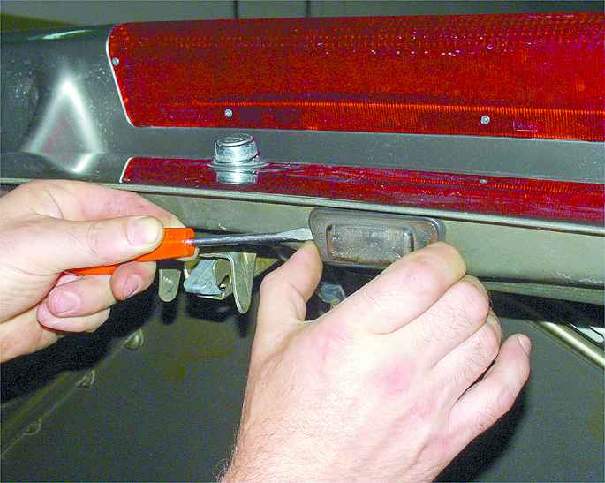

  3. С помощью пластиковой отвертки поддеваем за уплотнительные фиксаторы плафон.

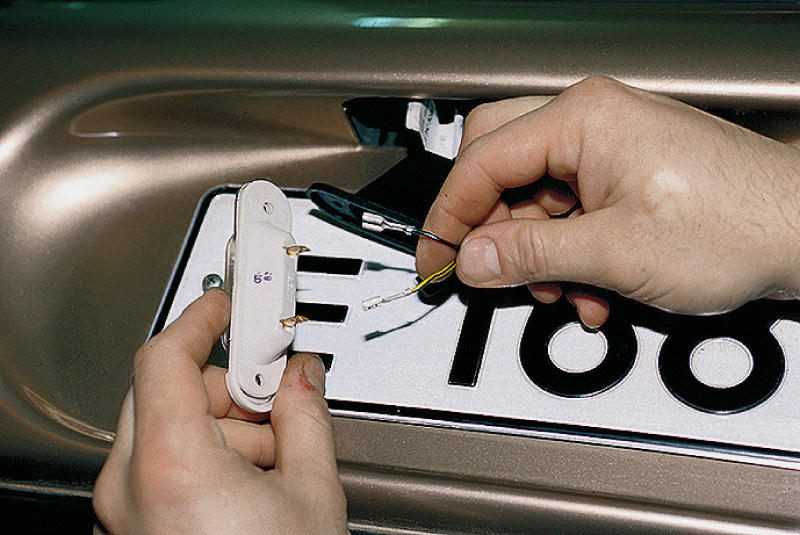

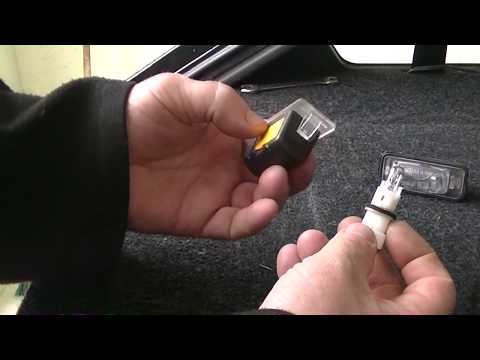

  4. Вынимаем корпус подсветки и отсоединяем контакты.
  5. Вытаскиваем уплотнительную муфту.
  6. Осуществляем замену.
  7. Устанавливаем конструкцию обратно.
  8. Проверяем функциональность прибора.

Точно такие же действия выполняем с другой стороны.

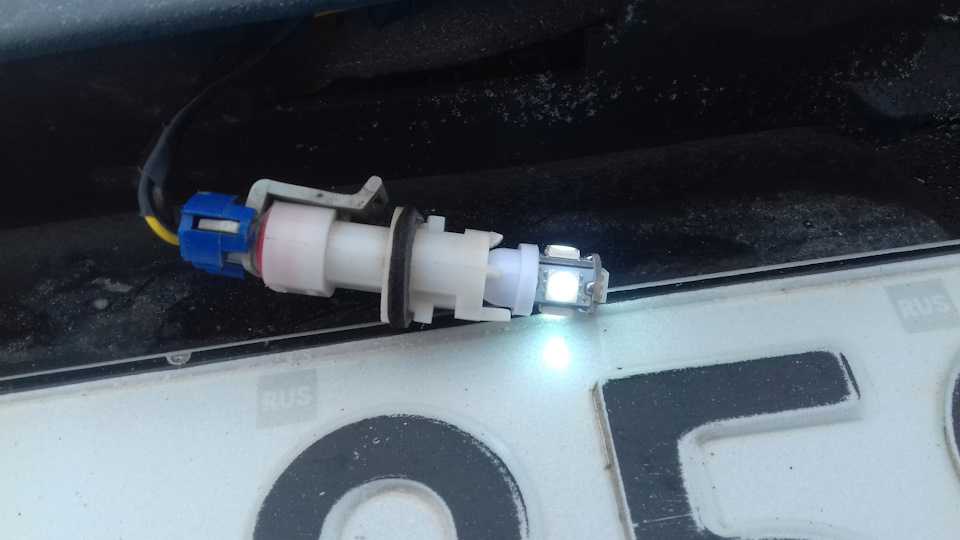

Светодиодная подсветка, как заменить обычные лампы накаливания на светодиодные

Заменить стандартные лампы на светодиодные очень просто, поскольку они имеют те же самые контакты, что и заводские изделия. Однако, при установке светодиодной лампы очень важно не перепутать полярность, в противном случае лампа функционировать не будет.

Не менее важно правильно подобрать лампы, поскольку слишком яркие будут забирать очень много энергии и часто выходить из строя. Монтировать очень дорогие лампочки тоже не нужно, ведь подсветка будет очень заметной, отвлекая автомобилистов от дорожного процесса. Изделия низкого качества способны часто выходить из строя и иметь разнообразные дефекты. Так что лампочки следует покупать у проверенных производителей и использовать их экономично.

Светодиодная подсветка номера, как установить светодиодную полоску, пошаговая инструкция

Для установки светодиодной полоски вам понадобятся три резистора и три LED полоски. Их цветовая гамма крайне разнообразна, однако лучше всего отдавать предпочтение желтым либо белым тонам. Чтобы заменить обычную подсветку на светодиодную, делаем следующее:

  1. Припаиваем резистор к плюсовому концу полоски светодиодов.
  2. К его концу, а также минусовой стороне крепим небольшие проволоки.
  3. В результате получается конструкция, имеющая два контакта, которые подсоединяются к проводам со штатной подсветки.

Чтобы придать ленте оригинального дизайна, возьмите кусок оргстекла и наклейте на него полосу силиконовым герметиком. Затем провода ленты необходимо соединить с контактами стандартных ламп подсветки, после чего делаем изоляцию.

Далее необходимо подготовить поверхность для монтажа конструкции:

  1. Демонтируем плафоны.
  2. Сторону крепления обезжириваем растворителем.
  3. Позволяем поверхности высохнуть и наносим герметик.
  4. Клеем светодиодную полосу.
  5. Герметизируем ленту по краям и оставляем до абсолютного высыхания.
  6. Проверяем изделие в деле.

Советы профи: как избежать попадание влаги на светодиоды

Во избежание попадания влаги на светодиоды, следует распределить их по углам и зафиксировать герметиком. В процессе работы будет выходить очень много проводов, однако не следует обращать на это внимание. В результате их в любом случае останется два. Подсоединяются провода к родной подсветке либо к отдельной кнопке.

Подсветка номера ВАЗ 2114: ремонтируем и модернизируем

Для того чтобы в темное время суток номерной знак автомобиля хорошо определялся, служит специальная подсветка. Цвет лампы нельзя выбирать только по вкусовым предпочтениям, он должен соответствовать существующим требованиям ПДД. Подсветка должна быть в меру яркой, желтого или белого цвета. Лучше воздержаться от использования синих и красных цветов.

Избежать наказания в случае отсутствия подсветки номеров водитель может только в той ситуации, если конструкция машины не позволяет монтировать осветительные приборы, и этот факт зафиксирован в техническом паспорте.

В сегодняшней статье мы рассмотрим различные причины неработающих лампочек, способы устранения проблем и варианты установки оригинальной подсветки номера.

Подсветка номера ваз 2114

Если подсветка переднего номера не будет соответствовать действующим правилам дорожного движения, водителю может грозить наказание вплоть до лишения прав!

Содержание

  1. Отсутствие подсветки
  2. Как поменять лампочку подсветки номера ваз 2114
  3. Варианты и способы установки светодиодов для освещения номерного знака
  4. Полезное видео

Отсутствие подсветки

Существует несколько причин нефункционирующей подсветки:

  1. Перегоревшие лампочки.
  2. Сломан предохранитель или отходит контакт в монтажном блоке.
  3. Нет подачи напряжения на провода.
  4. Отсутствие массы на корпусе.

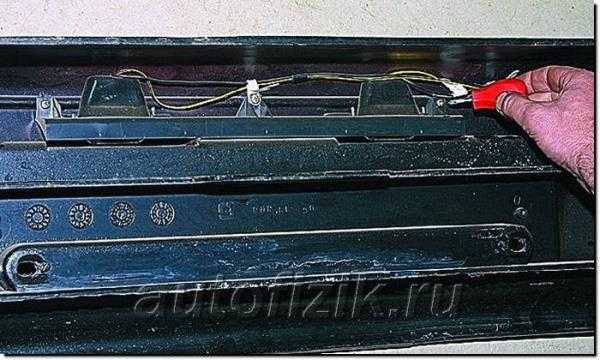

Не горит подсветка номера ваз 2114

Как поменять лампочку подсветки номера ваз 2114

Для замены лампочки не нужно обладать никакими особенными умениями, да и по времени эта работа займет от силы 5-6 минут. Вам понадобиться приготовить лишь новые лампы и подходящую отвертку.

Замена лампочки подсветки номера ваз 2114 состоит из следующих простых манипуляций:

  • отключаем освещение;
  • открываем багажник;

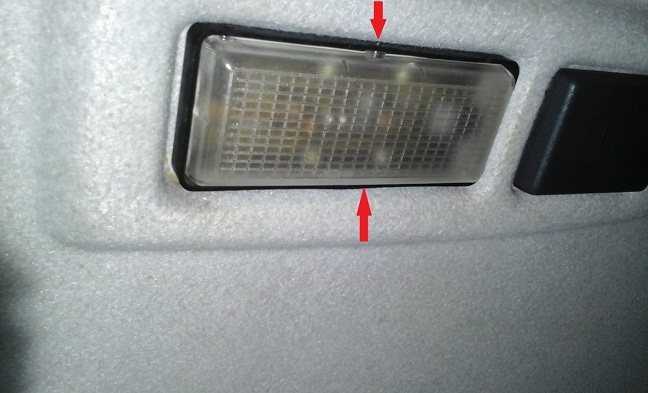

  • поддеваем уплотнительные фиксаторы плафона при помощи отвертки;

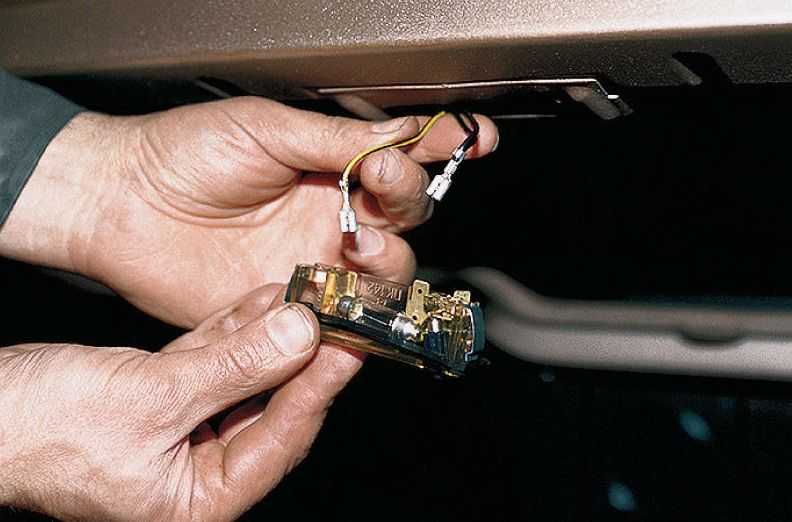

  • вытягиваем из плафона корпус подсветки и отсоединяем контакты;
  • вынимаем муфту и вставляем новые лампочки;
  • всю конструкцию собираем в обратном порядке.

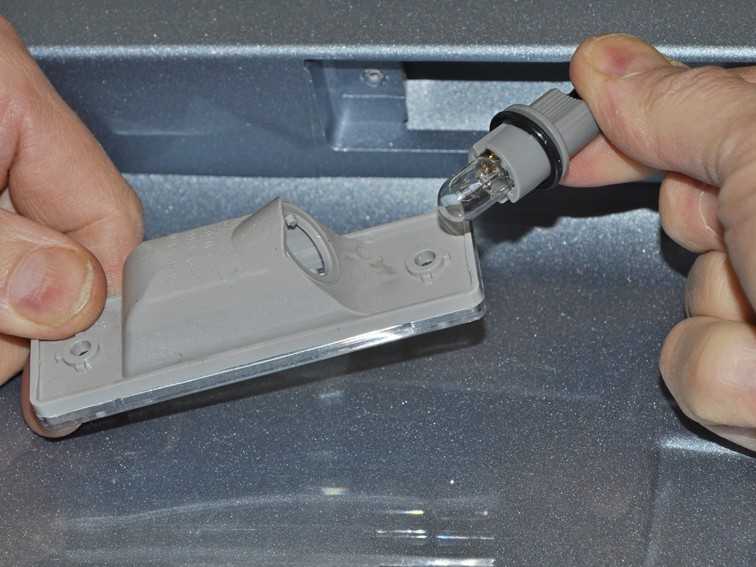

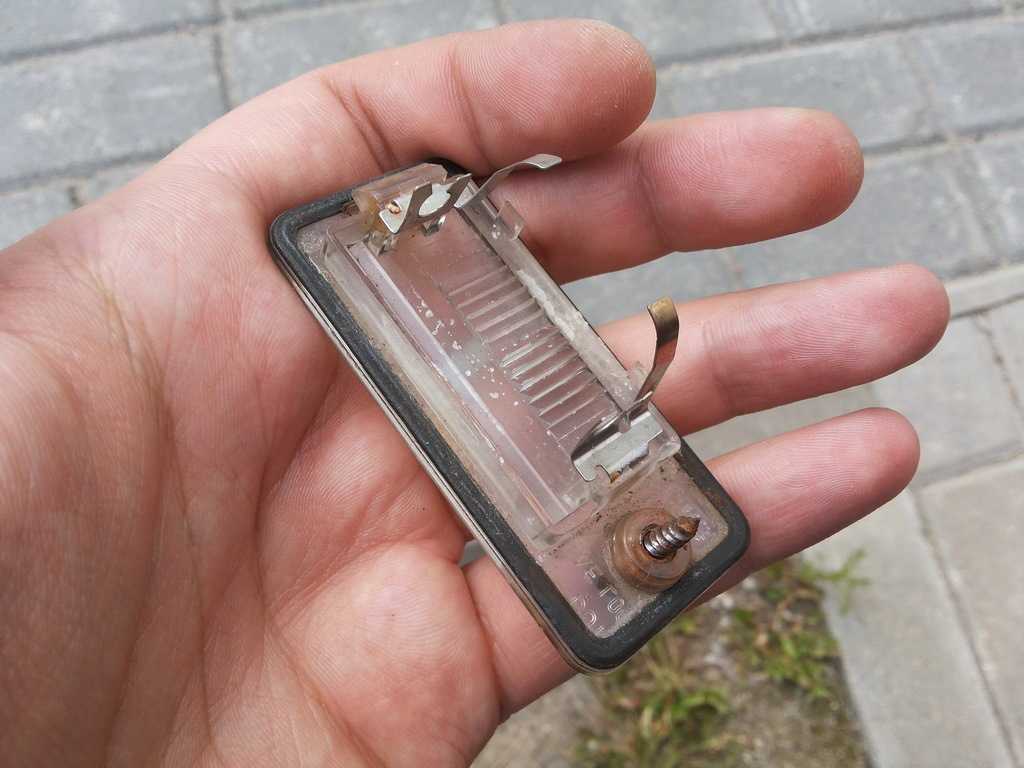

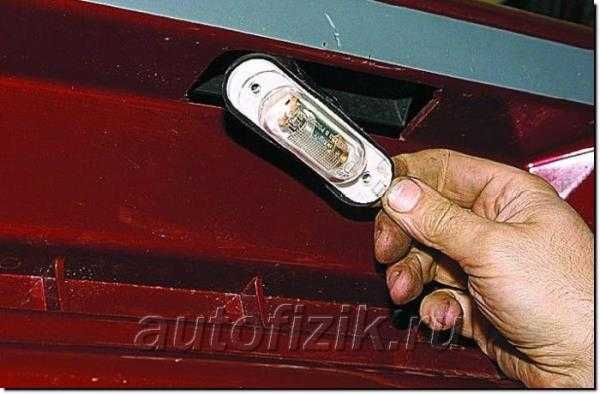

Замена лампы подсветки номера

Варианты и способы установки светодиодов для освещения номерного знака

Многие автовладельцы устанавливают на номерные знаки дополнительную подсветку. И неспроста.

Во-первых, светодиодное освещение отличается длительным сроком эксплуатации и низким потреблением электрической энергии.

А во-вторых, такая подсветка – это отличный тюнинг автомобиля, позволяющий за небольшие деньги сделать его более эстетичным.

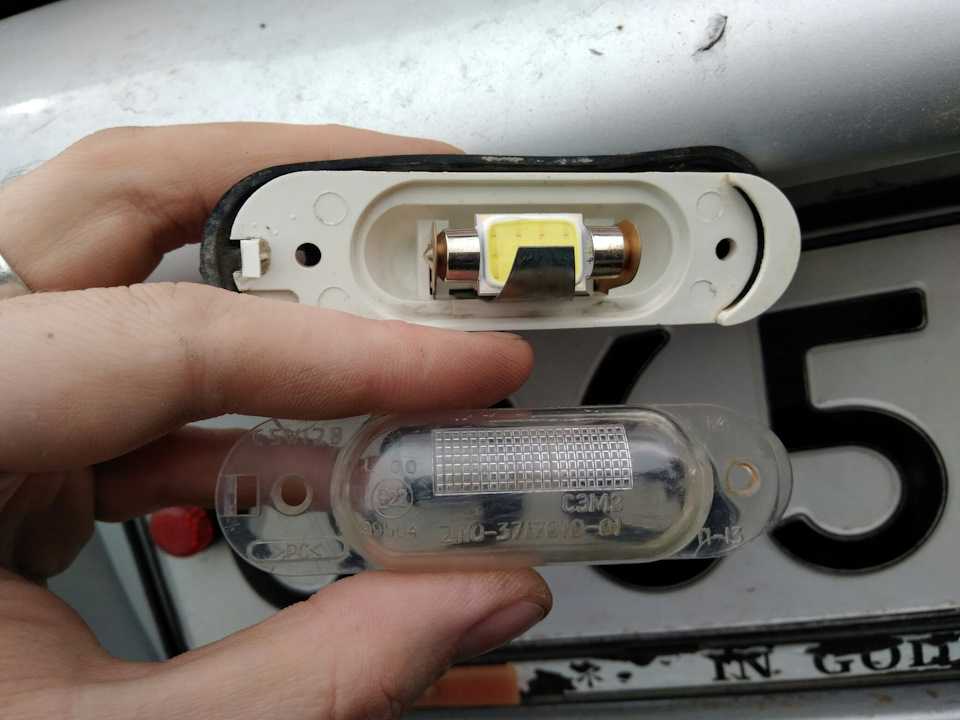

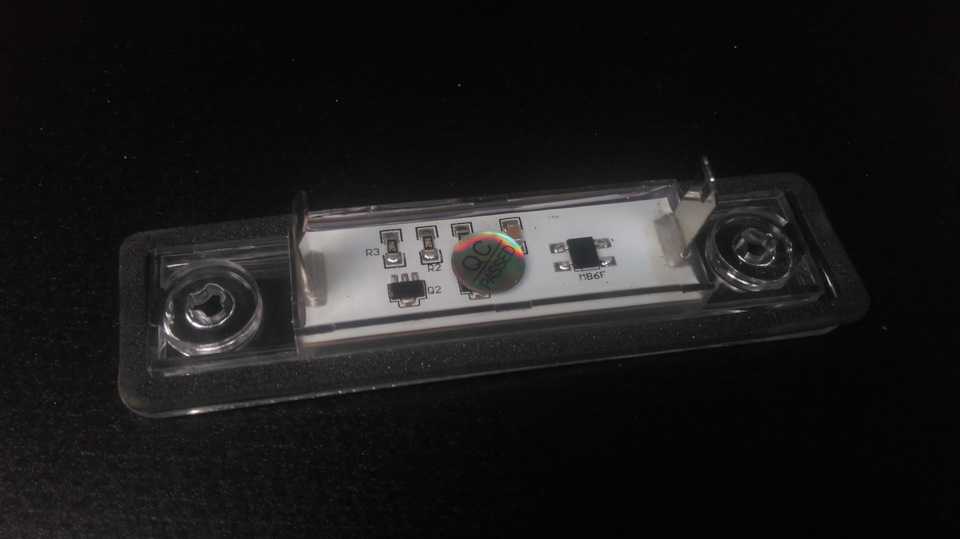

Диодная подсветка номера ваз 2114

Важно знать, что устанавливать дополнительную подсветку разрешено только на задний номерной знак!

Существует два способа установки светодиодов в качестве подсветки номера автомобиля.

Первый вариант заключается в элементарной замене обычных лампочек на диодные элементы.

Второй вариант предусматривает монтаж дополнительных светодиодных приборов.

Безусловно, за этими услугами можно обратиться на станцию технического обслуживания. Однако, задача эта может быть решена и собственными руками, что позволит неплохо сэкономить.

Для тюнинга в основном применяется диодная лента.

Ее можно установить двумя способами:

  1. Крепление ленты на кузов автомобиля. Для этого вам необходимо купить диодную ленту (в идеале трехматричную), которую можно напрямую подключать к бортовой сети. Затем отмерить необходимую длину ленты и отрезать кусок. Провода припаять и места пайки обмотать изоляционной лентой для защиты от влаги. Далее вам следует прикрепить элементы освещения непосредственно на кузов с помощью хомутов или клея. Теперь осталось только подключить провода, не забывая про полярность.
  2. Внедрение светодиодной ленты в плафон для освещения номера. Для этого вам необходимо подготовить кусок светодиодной ленты так же, как описано в первом варианте. Затем нужно демонтировать плафон, вынуть из него все содержимое. Светодиодную ленту прикрепить к заранее подготовленным кусочкам пластика, или, в крайнем случае, на защитное стекло. После установки ленты можно подключить провода к штатной проводке, не забыв изолировать все места соединения. Осталось проверить работоспособность конструкции и прикрутить плафон на место.

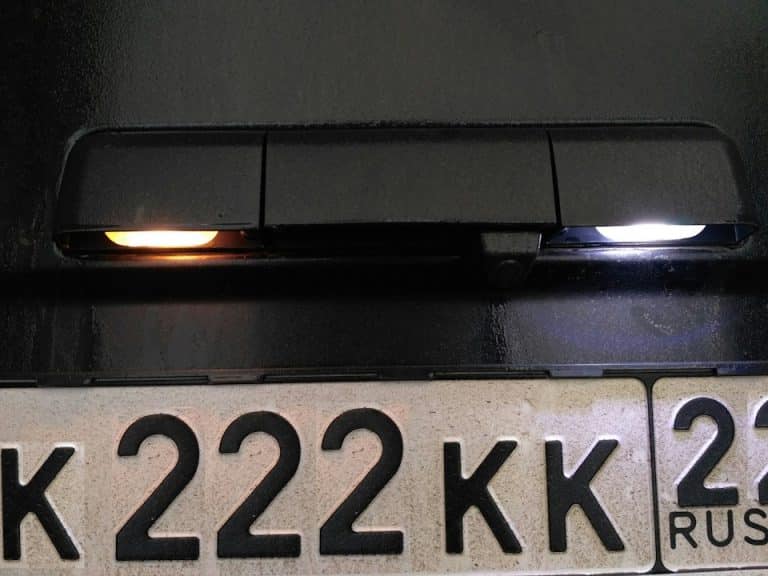

Вариант модернизации подсветки номера

Описанные способы — самые часто встречающиеся в современной практике, но существует еще один вариант.

Он заключается в установке дополнительного фонаря из органического стекла и фольги. Провода к светодиодной ленте крепятся так же, как и в первом варианте. Затем ленту следует прикрепить к подобранному заранее оргстеклу, толщиной 3-4 мм. В качестве отражателя в этой конструкции будет выступать фольга. Края следует обработать силиконовым герметиком и подключить провода напрямую или вывести на отдельный выключатель.

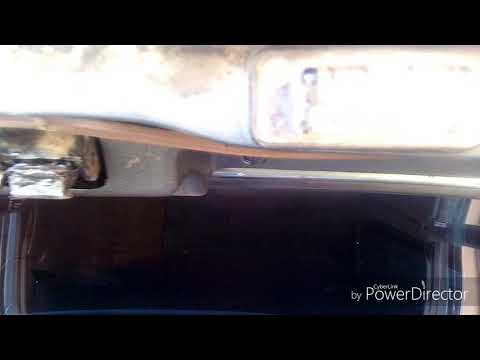

Полезное видео

С дополнительной информацией по данному вопросу мы предлагаем ознакомиться на видео ниже:


В этой статье мы пошагово разобрали, что делать, если на ваз 2114 не горит подсветка номера, а также рассмотрели варианты самостоятельной установки оригинальной светодиодной конструкции вместо обычных ламп накаливания.

Не работает подсветка печки ВАЗ 2114: как провести замену лампочек

Обычно от нагревательного прибора, если это не камин, требуется качественное выделение тепла, а не услаждение взора осветительными изысками. Но для автомобильной печки подсветка не намного менее важна, чем источаемое ею тепло. Её лицевая часть вместе с переключателем, будучи составляющей приборной панели авто, должна способствовать чёткой ориентации водителя и быть доступной его взгляду в любое время суток, особенно вечером или ночью. То есть подсветка печки несёт на себе сугубо функциональную нагрузку, что, впрочем, ничуть не мешает ей быть красивой. Именно к этому стремятся нынче многие водители, заменяя стандартные лампочки подсветки на светодиодные ленты.

Содержание

  • Не работает подсветка печки ВАЗ 2114 — почему это происходит

  • Как провести замену подсветки печки и её регулятора

  • Как переделать подсветку печки ВАЗ 2114 с помощью светодиодной ленты

  • Опыт автолюбителей

  • Видео: как поставить светодиодные ленты для подсветки печки в ВАЗе 2114

Не работает подсветка печки ВАЗ 2114 — почему это происходит

Поскольку в «родной» подсветке печки на этом авто применяются лампочки накаливания, которые не отличаются длительным сроком службы, чаще всего их перегорание и приводит к исчезновению эффекта подсветки на данном приборе. Кроме того, возможными причинами этой неприятности могут выступать:

  • окисление контактов в разъёмах;
  • нарушение целостности электропроводки;
  • перегорание предохранителей, что выводит из строя всю систему подсветок на приборной панели;
  • повреждения на общей контактной плате.

Как провести замену подсветки печки и её регулятора

Если предстоит замена перегоревших лампочек печной подсветки на такие же или светодиодные, потребуются следующие инструменты и материалы:

  • крестовая отвёртка;
  • плоскогубцы;
  • нож;
  • новые лампочки накаливания или их светодиодные аналоги.

Процесс замены подсветки протекает следующим образом:

  1. Первым делом необходимо отсоединить клеммы, по которым поступает питающее напряжение.
  2. Затем придётся отсоединить приборную панель от торпедо, чтобы получить доступ к внутренней части регулятора печного отопления. Это — наиболее сложный этап замены подсветки. Для этого предстоит вывернуть 9 винтов.

    Чтобы заменить лампочки в подсветке печки, нужно снять приборную панель

  3. В отопительном приборе имеются две лампочки, одна из которых закреплена непосредственно на самом регуляторе печки, а вторая расположена на рычагах, управляющих потоками воздуха в салоне. Следует вынуть и проверить обе.

    В глубине шкалы под рычагами управления печки таится лампочка

  4. Замену лампочек очень полезно приурочить к одновременной проверке состояния воздуховодов в системе отопления. Зачастую их сопла отходят друг от друга, что создаёт излишний шум при работающей печке и заметно снижает её эффективность.
  5. Затем пришедшие в негодность лампочки заменяются на такие же или на более дорогие, но имеющие гораздо больший срок эксплуатации светодиодные.
  6. Подключая клемму с напряжением, необходимо при разобранном торпедо проверить работоспособность новых лампочек.
  7. В случае, если всё нормально, прибор устанавливается на место в обратном порядке.

В штатном режиме подсветка шкалы печки и её регулятора ярка, наглядна и информативна

Как переделать подсветку печки ВАЗ 2114 с помощью светодиодной ленты

Многие водители, не довольствуясь простой заменой лампочек на аналогичные или даже светодиодные, решаются на тюнинг подсветки печки с помощью лент со светодиодами.

Для этого они используют 2 ленты с белыми светодиодами длиной 10 см и 5 см и 2 отрезками лент с красными и синими светодиодами по 5 см каждый. Кроме них, для подобной переделки печной подсветки потребуются ещё:

  • крестовая отвёртка;
  • нож;
  • плоскогубцы;
  • паяльник;
  • текстолитовая пластина;
  • саморезы;
  • клей;
  • изоляционная лента или трубочки из термоусадочного материала.

Тюнинговый процесс переделки подсветки с помощью светодиодных лент происходит так:

  1. Бортовая сеть отключается от аккумулятора.
  2. Демонтируется приборная часть торпедо для получения доступа к лампочкам печной подсветки.
  3. Текстолитовая пластинка обрезается по длине в соответствии с внутренним размером печной шкалы.
  4. На подготовленную таким образом текстолитовую пластику приклеиваются отрезки светодиодной ленты. Белые светодиоды располагаются в виде верхнего отрезка ленты, а ленты с синими и красными светодиодами образуют нижний ряд, располагаясь впритык рядом друг с другом.
  5. Текстолитовая пластинка со светодиодами с помощью саморезов крепится к внутренней части торпедо.
  6. Провода от патронов лампочек отпаиваются и припаиваются к контактам на лентах: в регуляторе печки, куда помещается 5-сантиметровый отрезок белой светодиодной ленты, и на печной шкале, где размещаются 3 разноцветных отрезка. При этом обязательно следует соблюдать полярность (белый провод — плюс, а чёрный — минус). Контакты тщательно изолируются изолентой или термоусадочными трубочками.
  7. На обратную сторону печной шкалы крепится плёнка-светофильтр (чаще всего Oracal 8300–073), которая приглушает чрезмерное сияние светодиодов.

Подобное преобразование не только сделает более заметным печной регулятор, но и внесёт новый яркий элемент в общий антураж салона автомобиля.

Светодиодные ленты заметно оживляют подсветку шкалы печки в авто

Опыт автолюбителей

Я решил наконец-то поменять лампочки в подсветке печки, которые не работали у меня ещё при покупке машины.
Перед этим я проштудировал интернет и выяснил, что имеется два способа замены этих лампочек.
Первый способ — разобрать всю торпеду и т.д. и т.п.
Второй способ — добраться до них через шкалу регуляторов печки.
Я воспользовался вторым способом.
Инструменты: крестовая отвёртка, маленькие плоскогубцы, фонарик для освещения процесса замены ламп.
Сначала снимается красно-синяя панелька, раздвигаются отверткой враспор прутья под этой панелькой, плоскогубцами аккуратно вытягивается старая лампочка.
Затем идётся через дорогу в ближайший автомагазин, продавцу показывается старая лампочка, приобретается такая же новая.
Тем же способом вставляется новая лампочка.
Всё! Подсветка работает!
Кому надо — пользуйтесь способом, всё работает. Главное, чтоб руки не дрожали и не уронить лампу из пинцета или плоскогубцев))))

Если после включения вам покажется, что свет приятен для глаза, но хочется чуть большей контрастности, можно открутить пластинку с лентами и вновь смонтировать её, но не напрямую к корпусу, а через небольшие втулки, которые помогут приблизить светодиоды вплотную к шкале. В результате освещение станет менее рассеянным.

Чтобы не снимать всю приборную панель, можно ограничиться снятием лишь полупрозрачной шкалы на печке. Способ грубоватый, но действенный. Для этого тонкой и широкой отвёрткой нужно поддеть шкалу справа (слева нельзя из-за находящихся там выступов!) и одновременно середину шкалы пальцами потянуть на себя, чтобы она слегка изогнулась дугой. После этого лампочка будет видна за пластмассовыми направляющими, которые необходимо раздвинуть. Затем пинцетом с нескользкими концами следует вынуть лампочку из патрона и взамен вставить новую. При возвращении шкалы на место нужно вставлять её слева направо, снова слегка изгибая дугой.

Этот грубый, но действенный способ позволяет заменить лампочку в печной подсветке, не снимая приборной панели

Видео: как поставить светодиодные ленты для подсветки печки в ВАЗе 2114

Конечно, печка в салоне автомобиля будет исправно выполнять свои функции и при негорящей подсветке. Однако это вносит явный дискомфорт для водителя и пассажиров в тёмное время суток. Ведь данный прибор не только регулирует степень нагрева воздуха, но направляет его потоки в разные направления. Отсутствие подсветки заметно затрудняет управление этим устройством, в то время как её ремонт не представляет собой чрезмерной сложности.
