Земена верхней шаровой опоры
Модификации шаровых и их взаимозаменяемость

Вывешиваем и снимаем переднее колесо.

Отворачиваем регулировочную гайку подшипников передней ступицы

Устанавливаем упор под нижний рычаг.

Отворачиваем гайки еще двух болтов.

…и отводим поворотный кулак с шаровой опорой от нижнего рычага.

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира привода из ступицы.

При отсутствии съемника отворачиваем (не до конца) гайку крепления шаровой опоры к поворотному кулаку (фото 1). Сжимаем пружину упором, установленным под нижний рычаг. Вставляем монтажную лопатку ребром между торцем проушины нижнего рычага и прижимной пластиной опоры.

Отвернув гайку пальца опоры и регулировочную гайку подшипников передней ступицы, отводим поворотный кулак в сторону и убираем упор. Отворачиваем гайки болтов крепления шаровой опоры к нижнему рычагу (см. фото 2) и снимаем шаровую опору.

Снятие прижимной пластины и защитного чехла шарового пальца
При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4. Собираем и устанавливаем шаровую опору в обратной последовательности.

Как заменить шаровые опоры передней подвески ВАЗ-21213

Снятие верхней шаровой опоры

Операция проводится при замене шаровой опоры или чехла (пыльника) шарового пальца.

Вывешиваем и снимаем переднее колесо

Головкой «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

Снимаем два хомута (прижимные пластины) крепления тормозных шлангов.

Устанавливаем упор под нижний рычаг.

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры к верхнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Отворачиваем гайки еще двух болтов.

Вынимаем болты и отводим поворотный кулак с шаровой опорой от верхнего рычага

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака

Снимаем шаровую опору

При отсутствии съемника, отвернув гайку крепления шаровой опоры, снимаем хомуты тормозных шлангов.

Сжимаем пружину упором, установленным под нижний рычаг.

Вставляем брусок между верхним рычагом и кронштейном буфера хода отбоя. Наживляем гайку пальца шаровой опоры.

Убираем упор.

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия поворотного кулака.

Отвернув гайки болтов крепления шаровой опоры к верхнему рычагу и гайку пальца опоры, снимаем шаровую опору.

Снимаем прижимную пластину

Снимаем защитный чехол шарового пальца

При установке нового чехла шарового пальца закладываем в него смазку ШРБ-4. Собираем и устанавливаем шаровую опору в обратной последовательности

Вывешиваем и снимаем переднее колесо.

Отворачиваем регулировочную гайку подшипников передней ступицы, для этого:

С помощью зубила отделяем защитный колпачок от ступицы

Бородком расправляем замятый поясок гайки.

Накидным ключом на 27 отворачиваем регулировочную гайку подшипников ступицы.

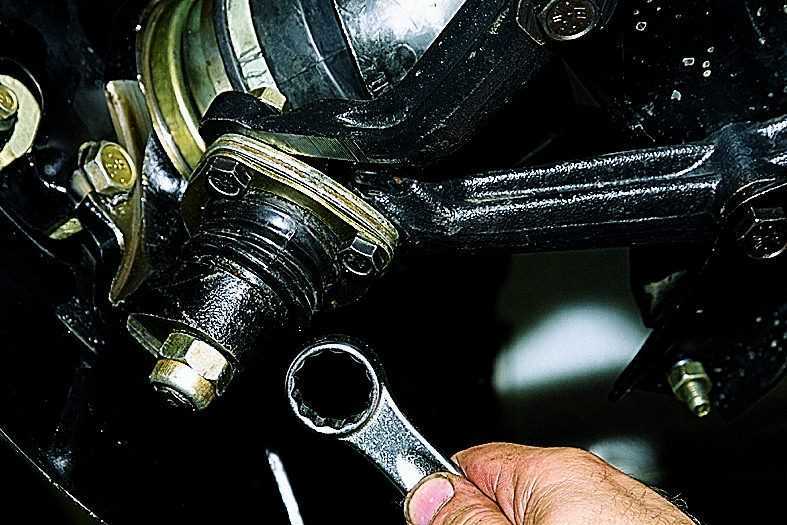

Накидным ключом «на 22» отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

Устанавливаем упор под нижний рычаг.

Ключом «на 13» отворачиваем гайку болта крепления шаровой опоры к нижнему рычагу, удерживая болт от проворачивания ключом той же размерности.

Отворачиваем гайки еще двух болтов.

Вынимаем болты

Отводим поворотный кулак с шаровой опорой от нижнего рычага

Съемником выпрессовываем палец шаровой опоры из отверстия поворотного кулака

Можно использовать и такой съемник.

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира привода из ступицы

Снимаем шаровую опору.

При отсутствии съемника отворачиваем (не до конца) гайку крепления шаровой опоры к поворотному кулаку.

Сжимаем пружину упором, установленным под нижний рычаг.

Вставляем монтажную лопатку ребром между торцем проушины нижнего рычага и прижимной пластиной опоры.

Нанося удар молотком по проушине поворотного кулака, выпрессовываем палец шаровой опоры из отверстия кулака.

Отвернув гайку пальца опоры и регулировочную гайку подшипников передней ступицы, отводим поворотный кулак в сторону и убираем упор.

Отворачиваем гайки болтов крепления шаровой опоры к нижнему рычагу и снимаем шаровую опору.

Снятие прижимной пластины и защитного чехла шарового пальца. При установке нового чехла шарового пальца закладываем в него смазку ШРУС-4

Собираем и устанавливаем шаровую опору в обратной последовательности.
