Замена подшипника генератора lada 2107 (ваз 2107)

Генератор каждого автомобиля предназначен для питания всех потребителей электрическим током и для зарядки батареи АКБ. Генератор ВАЗ 2107 – это устройство переменного тока со своеобразным электромагнитным возбуждением. Она установлен справа от двигателя и приводится в движение за счет клинового ремня от коленвала. Ключевыми элементами этого узла являются ротор, статор и крышки, отлитые из алюминиевого сплава.

В истории автомобиля ВАЗ 2107 известны случаи, когда модели комплектовали генераторами 9412.3701, имеющими некоторые конструктивные отличия.

Перед демонтажем генератора «семерки» нужно осознавать, что эта работа считается сложной. В некоторых случаях демонтаж доставляет некоторые проблемы, поэтому сначала нужно подумать о том, как и какими инструментами вы будете все делать.

Крепления и болтовые соединения обычно намертво прикипают к креплениям, поэтому провести демонтажные работы без средства WD-40 обычно не представляется возможным.

Для снятия генератора нужно работать из-под арки правого колеса, что не очень удобно, поэтому лучше выполнять демонтаж, загнав авто на подъемник или смотровую яму.

Содержание

  • 1 Как снять генератор
    • 1.1 Запчасти для ремонта
    • 1.2 Инструменты
  • 2 Ремонт генератора
    • 2.1 Свистит ремень
    • 2.2 Как подтянуть ремень?
    • 2.3 Проблема с подшипниками
  • 3 Ремонт генератора Ваз 2107.
      • 3.0.1 Источники

Как снять генератор


Сначала нужно обесточить автомобиль, сняв с аккумулятора минусовую клемму. После этого необходимо снять защиту двигателя и брызговик справа.

Запомните, как подключены провода к генератору, и отсоедините их. Теперь начнутся сложности – нужно открутить гайку крепления генератора к корпусу мотора. Вытащите устройство, а при возникновении сложностей используйте WD-40. Аккуратно ударьте по болту, чтобы выбить его с обратной стороны.

Если это ни к чему не приведет, генератор придется демонтировать вместе с кронштейном, на котором он держится.

Для снятия кронштейна следует открутить пару болтов. В некоторых моделях ВАЗ 2107 установлены трехболтовые крепления генераторов. Иногда нужно снимать радиатор, но не торопитесь отключать подводящие патрубки – достаточно немного сместить радиатор в сторону, обеспечив доступ к кронштейну. После откручивания генератора с машины нужно убрать ремень и достать генератор.

Иногда проблему демонтажа генератора удается решить другим способом. К примеру, если машина новая или генератор устанавливали сравнительно недавно. В этих случаях умельцы достают его через колесную арку справа. Технически процедура отличается не сильно. Вам не нужно будет снимать радиатор, а перед снятием генератора нужно скинуть ремень. Чтобы добраться до устройства следует до упора вывернуть руль и снять брызговик.

Запчасти для ремонта


Для ремонта генератора вам потребуются следующие запасные части:

  • конденсатор устройства;
  • подшипники;
  • диодный мост;
  • четыре гайки на 8;
  • реле регулятор.

Если реле регулятор находится в нормальном состоянии, его можно не менять.

Инструменты


Для работы вам могут потребоваться следующие приспособления и инструменты:

  • универсальный съемник для демонтажа подшипника – может быть использован съемник тяг, но он не очень удобен;
  • молоток;
  • хорошая щетка по металлу и наждачная бумага;
  • набор отверток и ключей;
  • WD-40.

Ремонт генератора


Сначала необходимо очистить генератор от загрязнений, масла, пыли и всего, что на нем скопилось за все время эксплуатации.

Открутите гайку шкива, положив генератор так, чтобы шкив уперся в пол, а затем наденьте ключ на 19 на гайку. Удерживая шкив от проворота необходимо сделать несколько сильных и точных ударов по ключу. Вряд ли вы сможете зажать шкив рукой намертво, но ваших усилий может хватить для срыва гайки с места.

С помощью ключа на 10 нужно открутить 4 болта стяжных шпилек, собирающих устройство генератора в одно целое. При помощи зубила выбейте шпонку. Сделать это можно, установив генератор валом вверх. Приставьте зубило к шпонке и начните выбивать ее ударами молотком. Когда выбьете шпонку, снимите переднюю крышку устройства. Если будет идти слишком туго, нужно попробовать выбивать на весу.

Свистит ремень


Нередко появление определенной неисправности ВАЗ 2107 вы можете услышать посторонний звук, позволяющий уверенно диагностировать проблему. Одной из неисправностей может стать пробуксовывание ремня, в результате чего возникает свист от трения об шкивы. Эта проблема приводит к нестабильной работе генератора и отсутствию заряда АКБ.

В связи с тем, что генератор имеет всегда одинаковый вид привода, проблемы всегда одинаковые. Главным отличием между инжекторными и карбюраторнами моделями является наличие датчика положения коленвала, который приходится снимать при замене ремня.

На самом деле определить причину свиста ремня можно без особых проблем, устранив ее без помощи профессионалов. Необходимо только определить диагноз. Среди основных причин пробуксовки выделяют следующие:

  • неисправность подшипника генератора;
  • недостаточное натяжение;
  • загрязнение ГСМ.

Во всех этих случаях самостоятельный ремонт отнимает немного времени и не требует специальных инструментов. Вам потребуются два ключа и монтировка.

Как подтянуть ремень?


Слабое натяжение может быть обусловлено тем, что ремень при эксплуатации растянулся и начал пробуксовывать на шкивах. Если его длина не превышает допустимую, нужно просто его подтянуть. В противном случае придется его менять. Для самостоятельной его подтяжки следует сделать следующее:

  • при помощи ключа на 17 ослабить гайку, которая крепит генератор к скобе;
  • ослабляем гайку штока генератора;
  • если вручную натянуть не удастся, нужно воспользоваться монтировкой;
  • зафиксировав положение гайкой на регулировочной скобе, следует проверить степень натяжки.

Проверить натяжку нетрудно. Нужно нажать на ремень между коленвалом и помпой. Прогиб при этом должен быть в пределах 12-17 мм, а между генератором и помпой – 10-17 мм. После подтяжки ремня с учетом этих требований нужно затянуть обе гайки с целью исключить самопроизвольное ослабюление.

Проблема с подшипниками


Если причина пробуксовки связана с затрудненным вращением шкива генератора ВАЗ 2107, вызванным поломкой подшипника, потребуется ремонт.Необходимо демонтировать генератор и заменить подшипники. После этого следует установить устройство на место и подтянуть ремень вышеописанным способом. Самостоятельно заменить подшипники может не каждый автомобилист, поэтому зачастую лучше сразу обратиться в мастерскую. Так вы избежите проблем с генератором в будущем. Последняя причина пробуксовки заключается в загрязнении ремня. Возможно, решить проблему можно только путем его замены, так как полностью очистить от загрязнений ремень, не повредив его, вам вряд ли удастся.

Иногда, особенно в холодное время года при непрогретом моторе свист может быть обусловлен невысоким качеством ремня, который задубел на морозе. После прогрева мотора свист пропадает. Это нормальное явление, то есть никакой ремонт в этом случае не требуется. Необходимо только убедиться в целостности приводного ремня во избежание его обрыва в дороге.

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста. Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки.

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца. Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Если будут какие либо вопросы обсуждаем на форуме http://www.semerka.info/forum/viewtopic.php?p=10803#10803 Mr.Ice специально для www.semerka.info

Ремонт генератора Ваз 2107.


Ремонт генератора Ваз 2107 подразумевает замену неисправных деталей генератора. Для того, чтобы проверить компоненты генератора, пройдите по этой ссылке. А для более детального ознакомления работы системы зарядки автомобиля, прочитайте эту статью.

В данной статье описан ремонт генератора Ваз 2107 и замена подшипника генератора ваз 2107.

Порядок работы.

  • Снимаем генератор с двигателя (см. Снятие генератора).
  • При помои ключа «на 10» откручиваем гайку с вывода «30» генератора…
  • …и снимаем провод конденсатора.
  • Отверткой откручиваем винт крепления конденсатора и снимаем его.

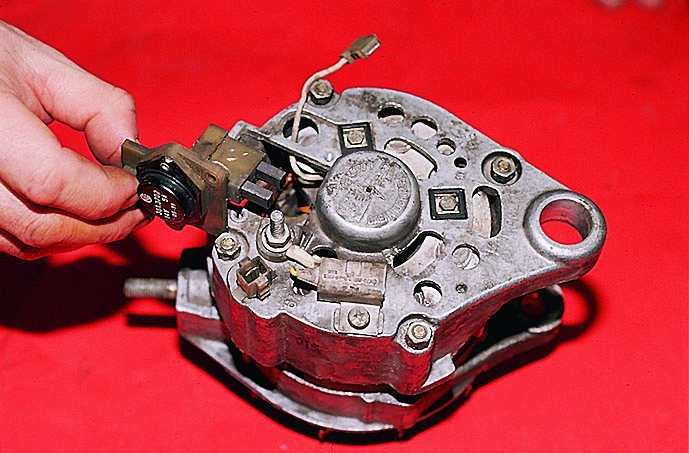

  • Снимаем реле зарядки (см. Замена регулятора напряжения).
  • Снимаем изоляционную шайбу.
  • Удерживая ротор от проворачивания отверткой за выступ крыльчатки шкива (не погните шкив), ключом или головкой «на 19» откручиваем гайку крепления шкива генератора.
  • Снимаем все детали шкива и крыльчатку.
  • При помощи зубила или отвертки поддеваем шпонку из паза, удаляем ее…
  • …и снимаем установленное за ней кольцо.
  • Ключом «на 10» откручиваем четыре гайки со стороны задней крышки…
  • …и вытаскиваем болты, со стороны передней крышки, стягивающие крышки генератора.
  • Стягиваем переднюю крышку с вала ротора.

Если переднюю крышку не удается снять руками, тогда выбиваем вал, через деревянный брусок, при этом удерживаем генератор на весу взявшись за переднюю крышку.

  • Снимаем с вала регулировочную шайбу. Когда будете собирать генератор не забудьте установить шайбу на место.
  • Чтобы заменить передний подшипник, ключом «на 8» откручиваем четыре гайки, стягивающие крышки родшипника.

На заводе гайки контрятся – торцы шпилек вмяты. Гайки при откручивании деформируются, при сборке генератора потребуются новые гайки.

  • Снимаем наружную крышку подшипника…
  • …и внутреннюю крышку вместе со шпильками.
  • Надставив оправку, выбиваем подшипник.
  • Запрессовываем новый подшипник, нанося легкие удары через оправку (оправку следует надставлять на наружную обойму подшипника). В качестве оправки можно использовать кусок трубы подходящего диаметра.
  • Ставим на место подшипников и закручиваем гайки и зубилом или бородком заново контрим гайки.
  • С помощью выколотки из мягкого металла выбиваем якорь из задней крышки.
  • Якорь снимается вместе с задним подшипником.
  • Задний подшипник изнашивается реже, чем передний. Если требуется замена снимаем его с вала ротора съемником.
  • Запрессовываем новый подшипник, легкими ударами молотка через оправку, только по внутренней обойме.
  • Головкой «на 8» откручиваем три гайки крепления клемм статора к диодному мосту.
  • Из задней крышки вытаскиваем три болта вместе с изоляционными прокладками,…
  • …снимаем обмотку…
  • …и снимаем диодный мост.

Как проверить диодный мост, можно прочитать в этой статье. Диод пропускает ток в одну сторону. Неисправный диод, пропускает ток в обоих направлениях. Можно менять диоды по отдельности, но потребуется их перепрессовка, работа, требующая аккуратности и навыка. Лучше заменить диодный мост в сборе.

Перед тем как собирать генератор вычищаем детали от грязи, масла и угольной пыли. Сборку генератора осуществляем в обратном порядке.

Источники
  • http://driving24.ru/samostoyatelnyj-remont-generatora-vaz-2107/
  • http://www.semerkainfo.ru/node/130
  • http://blogautolive.ru/remont/remont-generatora-vaz-2107

Замена подшипников генератора на ВАЗ 2114 своими руками: несколько способов решения проблмы и полезные рекомендации бывалых

Содержание:

  1. Способы решения проблемы
  2. Процесс ремонта
  3. Полезные рекомендации

Генератор — это невероятно важный компонент автомобиля, от функционирования которого зависит работоспособность всего автомобиля.

При возникновении скрежета, доносящегося из-под капота, вы сразу можете заподозрить в неисправности подшипники генератора. Данный металлический элемент в процессе эксплуатации не редко деформируется, теряет свои эксплуатационные характеристики.

Это может проявляться в противном скрежете, звоне или свисте. Если ситуация совсем плохая, подшипник может шуметь еще сильнее, чем ваш работающий двигатель.

Подшипник генератора

Статья в тему:

— Самостоятельный ремонт генератора на ВАЗ 2114

Способы решения проблемы

При возникновении подобной неисправности нужно решать проблему как можно быстрее. По сути, для этого существует три основных способа.

  1. Обратиться за помощью к специалистам с ближайшей станции технического обслуживания.
  2. Заменить полностью сборный генератор, а не пытаться решить вопрос более бюджетным методом.
  3. Приобрести новый подшипник для генератора и своими силами выполнить его замену.

Какие нюансы есть у того или иного метода, представленного выше?

  • Первый вариант надежен, но требует затрат не только на саму деталь, но также на дорогостоящие услуги мастеров.
  • Второй вариант финансово более доступен, но придется выполнить достаточно сложную работу.
  • Вариант под номером три самый сложной с точки зрения самостоятельного исполнения, но является наиболее бюджетным. Следовательно, вы сумеете сэкономить внушительную сумму денег.

Ремонт

Итак, вы решили приобрести новые подшипники и пойти по сложному, но достаточно экономному пути. Для таких машин как ВАЗ 2114 самостоятельный ремонт — это привычное дело. Подобную работу даже при отсутствии внушительного опыта и багажа знаний проделать не сложно. Простой следуйте инструкции.

  1. Отключите генератор от аккумуляторной батареи, чтобы лишить его питания.
  2. Демонтируйте ремень ГРМ.
  3. Воспользовавшись ключами подходящего размера, снимаются крепежные гайки.
  4. Снимается пленка, после чего извлекается втулка.
  5. Аккуратно со своего посадочного места достается непосредственно сам генератор.

Последующая работа является более тонкой и сложной. Ведь вам предстоит разобрать генератор, дабы добраться до подшипников. Задача не из простых, но самостоятельно с ней справиться вам по силам.

  • На корпусе генератора расположены гайки, которые необходимо открутить;
  • Снимите крышку и извлеките из-под нее регулятор. Этот элемент отвечает за щетки и напряжение;
  • От крышки отсоедините статор. Делать данную операцию следует максимально аккуратно, дабы не повредить обмотку из меди;
  • Иногда корпус может покрываться ржавчиной, из-за чего статор сложно или даже невозможно отсоединить. В такой ситуации вооружитесь молотком, ударной отверткой. С помощью этих инструментов необходимо нанести максимально точные удары. Тем самым вы сумеете разделить элемент на блоки;
  • Отделив от статора генератор, вы увидите оба подшипника — передний и задний;
  • Демонтируйте поврежденный компонент и поставьте на его место новый подшипник генератора. Не забывайте, что их там два. Для профилактики можно заменить сразу оба, даже если один из них находится в полностью исправном состоянии;
  • Сборка выполняется строго в обратной последовательности.

Работа съемником

Важные рекомендации

Есть несколько вопросов, ответы на которые вам лучше знать до того, как вы приступите к работе по замене подшипников генератора.

  1. Установка должна осуществляться с помощью специального пресса. Поставить новый элемент на место поврежденного теоретически можно обычным молотком, нанося по подшипнику направленные удары. Но так вы можете повредить новую запчасть, плюс дополнительно нанести ущерб соседствующим элементам.
  2. Убедитесь, что новый элемент прочно сел на свое место. Только после этого приступайте к установке шкива и крыльчатки.
  3. При покупке детали спросите у продавца, на какой именно автомобиль рассчитан данный конкретный подшипник. Эти детали отличаются размерами.
  4. В процессе замены обязательно проверьте состояние натяжения ремня ГРМ. Если натяжение окажется недостаточно сильным, может возникнуть просадка напряжения.

Если проведенные операции не дали результата, следует искать иные потенциальные проблемы с генератором.

Разобранный генератор

Последствия неисправности

Неисправный подшипник, как и любая другая поломка, связанная с компонентами генератора, ведет к его неправильному функционированию. Предугадать последствия подобной поломки невозможно.

Скажем только, что потенциальную угрозу несет в себе как неполноценный, так и чрезмерный заряд.

  1. Если от генератора поступает неполноценный заряд, аккумулятор быстро разрядится, потому завести автомобиль и поехать куда-либо вы не сможете.
  2. При поступлении слишком мощного заряда последствия еще печальнее, поскольку из-за этого под угрозой находится вся электросхема вашего ВАЗ 2114.
Проблемы и способы их решения

Существует несколько распространенных неисправностей генератора, ремонт которых более чем возможен. Здесь лишь следует соблюдать определенные рекомендации и правила.

Предлагаем вам ознакомиться с неисправностями и способами их решения в соответствующей таблице.

Неисправность

Способ устранения

Не работает регулятор или щетки

Узел является неразборным, потому единственный способ решения проблемы — полная замена

Вышел из строя подшипник ротора

Первый подшипник мы рассмотрели. Второй завальцован на валу ротора. При поломке он подлежит замене. Устройство снимается специальным съемником и на его место монтируется новый подшипник

Не работают диоды

Вы можете отпаять выводы и вытащить его из держателя. Место зачищается эпоксидкой и выполняется обратная пайка. Затем вывод с цветной меткой припаивают к шине, а корпус диода монтируют на держатель с помощью эпоксидной смолы

Ослабилось натяжение ремня генератора

Его нужно отрегулировать. Выполняется работа очень аккуратно, чтобы натяжение не оказалось чрезмерным. Если допустить ошибку, нагрузка на подшипник возрастет и он быстро выйдет из строя

Некоторые автомобилисты считают ряд проблем, связанных с автомобилем, пустяковыми, на которые не стоит обращать особого внимания. Но они порой могут привести к очень серьезным, неприятным последствиям, для устранения которых потребуется не только много сил и времени, но также внушительная сумма денег.

Генератор и его составляющие, включая подшипники — это сложные элементы, отремонтировать или заменить которые довольно сложно. Если опыта и навыков у вас нет в подобных делах, лучше доверить работу специалистам.

 Загрузка …

Замена подшипников генератора ваз 2110 своими руками с видео, размеры, номер и маркировка деталей

Источником напряжения в автомобилях «десятого» семейства служит генератор ВАЗ, подшипники номер 6203 и 6303 в нем используются в качестве опорных элементов вала ротора. Общеизвестно, что эти детали не вечны, хотя и достаточно надежны. Подшипники генератора в моделях 2110 могут отработать без проблем 150 тыс. и более километров пробега. Но приходит момент, когда из-за механического износа их необходимо поменять. В целях экономии собственных средств хозяин «Десятки» может это сделать своими руками, проведя предварительную диагностику неисправности.

Способы проверки агрегата

Для своевременного обнаружения неисправности подшипников не существует лучшего способа, чем профилактический осмотр и проверка вращения вала ротора. Для этого необязательно специально разбирать узел, если вы периодически производите замену ремня привода генератора своими руками. В процессе этой замены вращение вала проверяется следующими способами:

  • возьмитесь за шкив рукой и попробуйте покачать перпендикулярно оси для определения люфта;
  • активно покрутите шкив в разные стороны.

Если рукой ощущается люфт либо вал крутится с заеданием и шумом, то замена подшипников генератора ВАЗ-2110 неизбежна. Другой признак износа деталей — появление шума в виде гудящего звука, доносящегося от узла при работе двигателя. В этом случае необходимо локализовать неисправность, поскольку гудеть может вращающийся элемент другого узла, расположенного неподалеку: помпы либо натяжного ролика ремня привода ГРМ.

Уточнить место возникновения шума несложно: надо снять ремень привода генератора и запустить двигатель на пару минут. Если при работе на холостом ходу гул исчез, значит, его источником были элементы генератора ВАЗ-2112, а помпа и ролик находятся в исправном состоянии. Таким же образом проверяется работа подшипника генератора ВАЗ-2114 и любой другой модели «десятого» семейства.

Технические характеристики деталей

Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:

  • в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя — 6303;
  • в старых модификациях номер немного отличается — 6202 и 6302 соответственно.

Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.

Размер подшипникапо ширине, ммпо диаметру наружному, ммпо диаметру внутреннему, ммКаталожный номер
Передний144717180202
Задний11351524940220

В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.

Наиболее популярны детали российского производства следующих предприятий:

  • Самарский завод, маркировка — СПЗ-4;
  • Вологодский завод — 23ГПЗ;
  • Саратовский завод — 3ГПЗ.

Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.

Категорически не рекомендуется устанавливать элементы без надписей и маркировок, изготавливаемые неизвестно где, чаще всего — в Китае.

Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.

Установка новых элементов

Перед тем как поменять изношенные подшипники ВАЗ-2110 своими силами, не помешает проверить наличие смазки в только что приобретенных деталях. Для этого нужно острым предметом поддеть и снять одну из пластиковых защитных крышек сепаратора. При необходимости нужно добавить смазки и поставить крышку на место. Затем можно приступать к замене, для чего понадобится стандартный набор ключей и инструментов, имеющихся у каждого хозяйственного автолюбителя.

Задний подшипник генератора удобнее всего демонтировать с помощью съемника, но при его отсутствии сойдет и обычный рожковый ключ размером 22-27 мм.

Снимать генератор с автомобиля лучше из смотровой канавы в такой последовательности:

  1. Отключить аккумуляторную батарею и отсоединить провода от контактов агрегата, открутив гайки крепления ключом на 10 мм.
  2. Открутить болт натяжителя ремня, ослабить его и снять со шкива генератора. Демонтировать планку натяжителя.
  3. Ключом на 13 мм ослабить и открутить гайку нижней опоры агрегата. Вытащить болт и снять генератор с автомобиля.

Согласно рекомендации производителя, замена подшипника генератора ВАЗ-«Десятки», находящегося спереди, должна выполняться вместе с крышкой, куда он запрессован. Но менять крышку нет смысла, если она находится в нормальном состоянии, в чем следует убедиться перед разборкой. Да и по деньгам такая замена выйдет дороже.

Главное, что нужно аккуратно сделать при выполнении дальнейшей работы, — удалить старые подшипники. Порядок действий такой:

  1. Поставить на корпусе и крышках агрегата метки, фиксирующие взаимное расположение деталей. Раскрутить болты, стягивающие крышки с корпусом (4 шт.).
  2. Поддев плоской отверткой, разъединить детали кожуха. Снять заднюю крышку вместе с обмоткой.
  3. Передний подшипник выбивается из крышки через круглую наставку. Это надо делать аккуратно, чтобы крышка не треснула, иначе ее придется-таки заменить.
  4. Задний подшипник демонтировать с помощью съемника либо рожкового ключа, вертикально вставленного одним концом между деталью и ротором. Постукивая по ключу молотком и передвигая его вокруг оси, постепенно сбить подшипник.

Новые элементы запрессовываются на места молотком с использованием старых подшипников в качестве наставок. Затем производится сборка и установка агрегата на автомобиль.

Замена подшипников генератора ВАЗ 2110 — Лада мастер

Щетки да обмотка, выпрямитель да шкив. Вот и весь генератор. Вроде как, и ломаться нечему, а выносит мозг время от времени и генератор ВАЗ 2110. Благо, все его пакости на виду, поэтому определить поломку несложно. Да и устранить ее особого умения не требуется. Главное в любом ремонте — понимать зачем это прикручено сюда и почему тут крутится, когда там клацает. Вот и все хитрости. А теперь к делу.

Содержение:

  1. Зачем нужен и как устроен генератор 2110
  2. Возможные неисправности генератора ВАЗ 2110
  3. Особенности замены подшипников генератора
  4. Замена и выбор заднего подшипника

Зачем нужен и как устроен генератор 2110

Генератор десятки — это обычная банальнейшая трехфазная динамо-машина. Как электродвигатель, только наоборот. Генератор приводится в движение от шкива коленвала, и на выходе дает номинальное напряжение 13-14 вольт. по крайней мере, должен давать. Стоп. А посему тогда он трехфазный, если нам нужна постоянка +12, а не переменный ток? очень просто.

Чтобы ответить на этот вопрос, надо найти дедулю, у которого в гараже стоит Москвич 403. Подкараулить, когда он будет ехать на рыбалку в пять утра и попросить открыть капот. Атомная боеголовка, которая занимает половину моторного отсека, и есть генератор постоянного тока. Если дедуля долго не выезжает, то вот фото этого генератора.

Естественно, что современный автомобиль, даже десятка, не может позволить себе такой роскоши, отдать половину подкапотного пространства под генератор, поэтому приходится преобразовывать переменный ток в постоянный. Генераторы переменного тока всегда в несколько раз компактнее. А для преобразования в постоянку, в самом корпусе генератора находится выпрямительный блок. Он-то и преобразовывает переменку в необходимые нам +12 вольт. Более подробная картинка с устройством генератора для любознательных вот,

а мы пока поговорим о неисправностях, механических неисправностях, которые могут застать автолюбителя врасплох.

Возможные неисправности генератора ВАЗ 2110

Электрические поломки генератора оставим пока в стороне, не время сейчас, а поговорит о механической его части. С электрикой все понятно по двум причинам: если генератор не дает нормальный ток зарядки, виноват выпрямительный блок или реле-регулятор, которое тоже прикручено к генератору. А вот с механическими повреждениями устройства все обстоит немного сложнее, и вот почему.

Казалось бы, какие там повреждения — два подшипника, и все тут. На самом деле, чтобы не делать кучу лишней работы, нужно неисправность идентифицировать правильно. Подшипник, когда собирается заклинить или рассыпаться, предварительно пошумит несколько сотен километров, но проблема в том, что под капотом много таких подшипников, каждый из них может шуметь.

Замена подшипников генератора ВАЗ 2110 проводится только при стопроцентной уверенности, что подшипник зашумел. Может сбивать с толку в первую очередь ролик натяжителя ремня. он тоже издает подобные звуки, да еще пищать может так, как будто ремень проскальзывает. Поэтому проверить стоит в первую очередь его. Если все-таки есть уверенность в том, что завыли подшипники, будем менять, но для начала не забудем несколько правил:

  • ремонт электрооборудования проводится только со снятой клеммой АКБ;
  • не допускается работа генератора без нагрузки;
  • при сварочных работах с аккумулятора снимаются обе клеммы.

Особенности замены подшипников генератора

В принципе, никаких сложностей, которые вызывали бы панику, замена подшипников не вызывала бы, если бы экономный АвтоВАЗ не совершил очередную экономную экономию. С точки зрения инженерной логики, их поступок объяснить довольно сложно, в дело вот в чем. В генераторе стоит два подшипника — передний и задний. для замены одного из них достаточно снять диодный мост, и подшипник у нас в руках. Второй подшипник запрессован в крышку, а по рекомендации производителя, менять его нужно только с крышкой вместе. Хорошее дело. завод сэкономил на несчастном стопорном кольце, а нам придется покупать еще и крышку. Дудки. Поменяем только подшипник.

Для этого, сняв генератор с автомобиля, что трудностей вызвать не должно, снимаем крышку и убеждаемся в том, что подшипник развальцован радиальными ударными кернениями. Судя по всему, так решили бороться с проворотом наружной обоймы и сэкономить на пружинном стопоре. Теперь стоит задача выбить подшипник, не повредив крышку. для этого нужно взять сверло диаметром 3-4 мм и пол углом 45° засверлиться в саму заклепку. Теперь, выбивая подшипник из посадочного места, мы не повредим крышку, потому что лишний металл просто уйдет в рассверленные отверстия.

Замена и выбор заднего подшипника

С передним подшипником разобрались, теперь осталось заменить задний. Он напрессован на ротор, поэтому просто так он не снимется. Нужен универсальный съемник. Без него — никак. Да и в принципе, хороший универсальный съемник в гараже никогда не помешает. Поэтому лучше не жадничать, а купить хороший съемник и хорошие подшипники. Номер переднего подшипника по единому европейскому каталогу — 6303 DU. На пыльнике еще указан завод-производитель, но это уже дело личных пристрастий. Задний подшипник имеет каталожный номер 6202 или 6203, независимо от производителя.

Собственно, подшипники заменены, единственное, что будет нелишним, постараться их промазать, хотя они в принципе необслуживаемые. Подойдет Литол 24 или его аналоги. Постоянного вам тока и стабильного напряжения в дороге!

Самостоятельная замена подшипников на генераторе ВАЗ 2110

Рано или поздно владельцу автомобиля ВАЗ 2110 придётся менять подшипники на генераторе, поскольку все детали со временем изнашиваются. Конечно, заменить подшипники могут и в автосервисе, однако стоит такая услуга недёшево. А между тем, поменять подшипники можно и своими руками. О том, как произвести замену правильно, мы и поговорим в данной статье.

Назначение подшипников генератора ВАЗ-2110

Передний и задний подшипники генератора ВАЗ 2110

Оно простое: обеспечивать плавное и равномерное вращение ротора генератора. Оба подшипника, передний и задний, находятся под специальными крышками. И добраться до них можно только после демонтажа генератора и снятия защитных крышек.

Когда необходимо менять?

Если генератор автомобиля в ходе работы начинает скрипеть и выть — это главный признак того, что необходимо срочно заменить подшипники . Вой, как правило, возникает из-за отсутствия смазки в сепараторах этих деталей. Как вариант, сепаратор подшипника может просто разрушиться из-за износа или усталостных напряжений.
Здесь есть один нюанс, о котором обязательно следует упомянуть. Иногда на ВАЗ 2110 из района генератора доносится не вой, а тонкий, едва различимый скрип, который автовладелец может принять за скрип вышедшего из строя подшипника. Но чаще всего это скрипит помпа или этот звук издаёт ролик на ремне ГРМ. Чтобы понять, что скрипит именно подшипник генератора, следует снять ремень. Если звук не пропал, значит, проблема именно в подшипниках.

Какие типы подшипников стоят на десятке: номера и размеры деталей

Подшипники в генераторах автомобилей ВАЗ 2110 закрытого типа, шариковые, однорядные, имеют двухстороннее уплотнение .

  • Маркировка переднего — 6202 2RS (в отечественных каталогах под номером 180202).
  • Задний подшипник — 6103 2RS (он же — 24940220).

Важный момент: выбирая подшипники, следует особое внимание уделить производителям их ступиц. Обычно ступицы подшипников ВАЗ 2110 производятся в Самаре, их маркировка — СП3-4.

Ещё на рынке можно встретить ступицы 23 ГПЗ (это Вологда) и 3 ГПЗ (это Саратов). Покупать подшипники, на которых ступицы не промаркированы, категорически не рекомендуется. Также нельзя покупать китайские генераторные подшипники, которые сейчас встречаются повсеместно, поскольку качество этих подшипников не выдерживает никакой критики.

Инструменты для замены своими руками

  1. Комплект генераторных подшипников (передний и задний).
  2. Комплект рожковых ключей.
  3. Отвертка с плоским жалом (средних размеров).
  4. Молоток.
  5. Тиски.
  6. Съёмник для шкива генератора.

Последовательность действий

  1. Отключается положительная клемма автомобильного аккумулятора.
  2. Теперь необходимо снятие ремня ГРМ, для этого с помощью рожкового ключа на 13 откручивается крепежная гайка, после чего из натяжителя рожковым ключом на 10 выкручивается фиксирующий болт.

    Стрелкой указано местонахождение болта крепления натяжителя генератора

  3. От генератора отключаются все провода, затем ключом на 13 откручивается его нижнее крепление, извлекаются болты и генератор снимается с автомобиля.

    Демонтаж нижнего крепления генератора

  4. Следующий шаг — разборка снятого генератора. Берётся ключ на 24 и откручивается генераторный шкив. Открутить его бывает не так-то просто, так что лучше всего воспользоваться тисками.

    Откручивание шкива генератора удобнее производить в тисках

  5. После того как гайка шкива откручена, его надо снять с генераторной оси. Для этого следует воспользоваться съёмником, приобрести который можно в любом магазине автозапчастей.
  6. Удалив шкив, можно переходить к разборке корпуса, но перед этим надо снять щёткодержатель, регулятор напряжения, конденсатор и диодный выпрямитель. Всё это находится под пластмассовой крышкой.

    Так выглядит генератор ВАЗ 2110 без щёткодержателя

  7. Для разборки корпуса потребуется выкрутить 4 крепёжных винта. Именно они удерживают 2 части корпуса вместе. Открутить эти винты удаётся далеко не всегда, поскольку они зачастую буквально привариваются к корпусу. Так что перед тем как их выкручивать, имеет смысл взять специальную жидкость (лучше всего — WD40), залить эти винты и немного подождать.
  8. После извлечения винтов переднюю генераторную крышку можно снимать. Именно в неё запрессован передний подшипник. Для того чтобы извлечь его оттуда, потребуется оправка, диаметр которой чуть меньше диаметра внешнего кольца подшипника (в качестве такой оправки подойдёт обрезок трубы подходящего диаметра). Труба устанавливается на кольцо и подшипник выбивается из крышки несколькими ударами молотка.

    Выпрессовка переднего подшипника ВАЗ 2110 оправкой должна производится без лишних усилий

  9. В освободившееся место устанавливается новый подшипник и запрессовывается с помощью вышеуказанной оправки и молотка.
  10. Следующий этап — замена заднего подшипника. Чтобы заменить его, с генератора придётся снимать статор. Потом пластиковая опора этого подшипника выталкивается наружу (это можно сделать пальцами) и снимается с ротора. Только после этого можно будет добраться до заднего подшипника.

    Задний подшипник генератора будет доступен только после снятия ротора

  11. Снять его со шкива можно тем же съёмником, который использовался для снятия переднего подшипника. После того как подшипник снят, новый запрессовывается с помощью молотка и оправки, однако диаметр оправки должен совпадать с внутренним, а не с внешним кольцом подшипника. Следует всячески избегать повреждений внешнего кольца. Кроме того, зажимать ротор генератора в тиски при запрессовке заднего подшипника категорически нельзя: задняя часть ротора очень мягкая, и от тисков на ней образуются задиры, которые могут помешать правильной сборке генератора.
  12. В идеале задний подшипник на ротор следует ставить с помощью гидравлического пресса. Если это невозможно, ротор во время запрессовки надо установить на какую-нибудь деревянную поверхность. А на резьбу (на ту, по которой на ротор наворачивается задний шкив) обязательно надо накрутить какую-нибудь гайку. Это позволит защитить витки резьбы от повреждения (эти витки тоже очень мягкие, как и вся задняя часть ротора).
  13. После того как задний подшипник запрессован, производится обратная сборка генератора.

Как поменять: пошаговое руководство на видео с комментариями мастера

Вывод из сегодняшней статьи прост: если подшипники в генераторе засвистели, их надо менять, причём немедленно. Потому что выйти из строя могут не только они, но и весь генератор. Однажды он просто заклинит, его ротор перестанет вращаться, а фрагменты разлетевшегося сепаратора повредят генераторные обмотки. И восстановлению такая поломка уже не подлежит. Придётся менять весь генератор, а это весьма серьёзные деньги.

Замена подшипников генератора ВАЗ-2114 своими руками: видеоинструкция

Владелец автомобиля с момента покупки должен понимать, что теперь значительная часть его времени и сил будет уходить на заботу об этом транспортном средстве. Особенно когда любимые «колеса» становятся не только средством комфортного передвижения, но и главным источником заработка. Постоянные поездки всегда чреваты износом и поломкой машины, тогда как значительную часть ремонта можно произвести самостоятельно. Замена подшипников генератора ВАЗ-2114 не так проста, как, например, замена пробитой шины. Но ремонтировать и эту поломку настоящий водитель должен уметь и сам.

АвтоВАЗ – самый масштабный производитель авто на территории СНГ и других стран Восточной Европы. Дело дошло до того, что некоторые запчасти и сборки для иностранных компаний (таких как Ниссан и Renault) производится именно этой компанией. Высокая популярность авто, увы, не страхует ее от случайностей, поломок, и как следствие – необходимости в ремонте. Но большое количество продаж автомобилей ВАЗ гарантирует то, что для многих молодых водителей нужны советы и рекомендации по ремонту.

Ряд таких стандартных поломок, как пробитая шина, треснутое лобовое стекло, не раз обговаривались. Но как производится замена подшипников генератора ВАЗ-2114 – этот вопрос часто обходят вниманием, хотя проблема все же не из редких.

Читайте также: Как поменять лобовое стекло на ВАЗ-2114

«Симптомы» поломки

Поломок может быть масса, вплоть до перегоревших диодов и полной разрядки генератора. Но это все отдельные темы, а вот когда начинают барахлить подшипники – это ни с чем нельзя спутать. При работе автомобиля возникает громкий шум, а зачастую – писк. Причиной этому является (как правило) стирание смазки подшипников. Пока она есть, то все будет работать нормально. Но в случае когда смазки уже не хватает – работы надолго не хватит. Как только появляются первые симптомы, нужно немедленно ремонтировать.

Если сам корпус подшипника цел, то смазать его не будет проблемой.

Но к ним сначала нужно добраться. В сборке ВАЗ используются генераторы серии моделей Элтра, что, конечно же, является плюсом. Но для домашней разборки она сулит немного больше трудов и внимания. Чтобы добраться к злосчастным подшипникам, нужно выделить ряд неприятных моментов:

  • нужны специальные инструменты, и без съемника проверить удастся с трудом;
  • проблемы с проверкой подшипника в передней крышке (в статье чуть позже).

Это процесс весьма непростой. Прежде всего, в этих генераторах, как правило, подшипник закернен. Поэтому чтобы достать его без указанных выше приспособлений, его необходимо выбить, предварительно подобрав нужную насадку. Но так как он закернен, то перед этим следует снять часть металла, который его там и удерживает. При неправильной работе можно легко повредить крышку генератора, и в таком случае придется приобрести новую. Для справки нужно отметить, что в сервисную стоимость замены подшипников (как правило) в оплату за работу вносится и стоимость новой крышки.

Читайте также: Как поменять генератор ВАЗ-2114

Чтобы все было правильно, следует пойти путем простых инструкций. Нужно взять дрель и сверло диаметром 4-х мм. Дрель устанавливаем под 45 градусов так, чтобы сверло находилось в закерненной ямке. Просверливаем так 2-3 мм в каждой ямке. Таким образом, и подшипнику, и остаточному металлу будет куда уходить.

Остальные советы по работе можно посмотреть ниже. Описанные советы станут хорошей рекомендацией в том, как грамотно проводится замена подшипников генератора ВАЗ-2114 своими руками. Видеоинструкция станет еще лучшим советником, так как в ремонте авто одной теории мало.

Пример разборки указан на более новой модели генератора, которая отличается от своего предшественника разве что рядом показателей и характеристик.

Ремонт своими руками против ремонта на сервисе

Конечно, вопрос об обращении в сервис всегда надежней, и водитель будет более уверенным, что все пройдет правильно. Но именно за эту уверенность приходиться часто переплачивать, и на весьма солидные суммы. Как уже писалось, даже часть деталей, которые не нуждаются в замене, как верхняя крышка генератора, часто становятся также поводом для лишней оплаты (особенно в непрофессиональных СТО).

Читайте также: Замена вакуумного усилителя ВАЗ-2114

Конечно, ремонт своими руками – дело непростое, особенно когда доберешься до таких запчастей, как генератор. Но все иногда делается впервые. А существенные суммы на оплату роботы сервиса впору потратить на более приятные вещи. Кроме экономических показателей, явным плюсом будет и то, что владелец авто сможет почувствовать себя настоящим профессионалом, понимая, что именно он способен сам починить собственной автомобиль.

Установка коренных подшипников ВАЗ 2107. Коленчатый вал

Коленчатый вал является одним из самых дорогих и ответственных узлов конструкции двигателя внутреннего сгорания. Именно эта конструкция преобразует возвратно-поступательное движение поршней в крутящий момент. Коленчатый вал (коленчатый вал) принимает на себя все переменные нагрузки, возникающие за счет силы давления газов и сил инерции, перемещающих и вращающих определенные массы.

Коленчатый вал двигателя внутреннего сгорания, как правило, представляет собой неразъемный конструктивный элемент. Поэтому коленчатый вал следует называть деталью. Эта деталь изготавливается методом ковки из стали, а также с применением чугуна. На турбированные и дизельные двигатели коленчатые валы принято устанавливать прочные и стальные.

Для автолюбителя необходимым элементом знаний о коленвале будет изучение его схемы и устройства. Если говорить о конструкции этого устройства, то оно сочетает в себе несколько шатунных и коренных шеек, которые соединяются друг с другом при помощи щек. Как правило, коренные шейки всегда на один узел больше, а сам вал, имеющий такое расположение, называется полноопорным. Сами коренные шейки имеют значительно больший диаметр, чем шатунные шейки.

В противоположном направлении от шейки шатуна продолжение щеки является противовесом. Основное назначение противовеса – балансировка всех весовых категорий поршней и шатунов. В результате этой процедуры обеспечивается абсолютно бесперебойная работа ДВС. Шейка шатуна, расположенная между двумя щеками, называется коленом. Колена такого рода ставятся в зависимости от порядка работы, расположения и количества цилиндров, а также в зависимости от хода двигателя. Именно положение этих колен должно полностью обеспечить баланс в двигателе, равномерное воспламенение топливовоздушной смеси, а также обеспечить наименьшие крутильные колебания и изгибающие моменты.

Шатунная шейка предназначена и служит опорной поверхностью для конкретного кривошипа. Наиболее нагруженным из всей конструктивной схемы коленчатого вала является место перехода от коренной или шатунной шейки к щеке. Для уменьшения концентрации напряжений необходимо выполнить переход от шейки к шейке с определенным радиусом кривизны. Галтели (радиус кривизны) в целом могут увеличивать длину коленчатого вала. А чтобы, наоборот, уменьшить длину, необходимо выполнить заданный радиус закругления с определенным углублением в области шеи или щеки.

В подшипниках вращение коленчатого вала, а в шатунных шейках происходит посредством подшипников скольжения. В качестве такого рода подшипников используются различные разъемные тонкостенные вкладыши, изготовленные из стальных полос, на которые нанесен антифрикционный слой. Предотвращает проворачивание втулок, которые расположены вокруг шейки, выступ, фиксирующий их еще в опоре. Для предотвращения осевого перемещения коленчатого вала необходимо использовать подшипник скольжения, который является упорным. Он будет установлен на крайней или средней корневой шейке.

1. Особенности устройства.

По бокам крышки третьей опоры коренных подшипников установлены упорные полукольца. Если объяснять в просторечии, то эти полукольца устанавливаются между щеками коленчатого вала и опорой всего блока. Такого рода полукольца, по сути, удерживают весь коленчатый вал от перемещения осевого, люфта.

С определенной наработкой автомобиля полукольца уменьшаются, а люфт увеличивается. Впрочем, это не самое опасное для автолюбителя. Проблемы могут возникнуть, если со временем кольца до определенной степени стираются, вследствие чего прекращают все попытки удержаться и упасть в поддон. Это огромная проблема, так как при отсутствии кольца между крышкой блока и коленвалом сам коленвал начинает непосредственный процесс притирки крышки опоры.

Неприятность сложившейся ситуации очень велика. Он заключается в том, что сама крышка опоры блока подшипников отлита вместе с самим блоком для повышения точности. Таким образом, если вовремя не определить люфт коленвала, можно добиться необходимости замены всего коленвала и блока. Кроме того, при повышенном люфте коленчатого вала происходит постоянное выдавливание заднего сальника коленчатого вала, а также утечка масла. Сам задний сальник коленвала находится за маховиком. Таким образом, чтобы произвести тотальную замену этого устройства, автовладельцу придется произвести огромный объем ремонтных работ.

2. Осмотр технического состояния и ремонт.

Как определить, что у этой детали вышел срок службы? Это очень легко сделать. Сначала нужно взять сборку. После этого необходимо упереться в него одной стороной непосредственно в корпус, а другой рукой надавить на шкив генератора в коленчатом валу. При этом осевой зазор коленчатого вала не должен быть максимально допустимым зазором — 0,35 миллиметра. Кроме того, нужно попросить кого-нибудь выжать сцепление, при этом наблюдая за коленвалом. Если в такой ситуации заметен очень сильный люфт, то необходимо немедленно заменить все полукольца. Это связано с тем, что при выпадении полукольца коленвал будет стачивать канавку на самой крышке подшипника, и новое кольцо просто не будет держаться в этом месте. В целом рекомендуется проверять люфт после каждых 100 тысяч пробега автомобиля.

Заменить полукольца очень просто. Необходимо приобрести полукольца, герметик и прокладку масляного поддона. Так как сливать масло нужно будет с самого двигателя, то работу под названием замена полуколец можно совместить с работой по замене масла. Кроме того, можно очистить маслоприемник и поддон. Интересен тот факт, что полукольца на самом заводе производителя устанавливаются совершенно разные: из стали и алюминия, а также из металла и керамики. В продаже все полукольца одинаковые. Одна сторона стальная, а другая имеет антифрикционный слой. Кроме того, могут быть и другие полукольца, спеченные с обеих сторон.

Все, можно заменить полукольца коленвала. Для начала нужно снять защиту двигателя и полностью слить моторное масло. Необходимо открутить все 16 болтов крепления масляного поддона и снять сам масляный поддон. Также необходимо открутить и снять два болта крепления крышки среднего коренного подшипника. После всех проделанных работ можно смело устанавливать новые полукольца. Важно, чтобы канавки полуколец были обращены к упорным поверхностям коленчатого вала (со стороны канавок имеется антифрикционный слой). Остается только пошевелить вал влево-вправо отвертками, чтобы оценить осевое смещение, которое не должно превышать 0,26 миллиметра. Все, ремонтные работы завершены успешно.

Подпишитесь на наши новости в

Снимаем коленвал для его замены или замены вкладышей.

1. Установите автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимите масляный поддон двигателя (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала – замена»).

4. Снимите крышку привода распредвала с прокладкой и цепью со звездочки коленчатого вала (см. «Цепь ГРМ – замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевой ключ на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.


8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.


Вынимаем вкладыши из шатунов и их крышки.

9. Торцевой ключ на 17 мм ослабляем болты крышек коренных подшипников коленчатого вала.


10. Открутив два болта, снимите крышку заднего коренного подшипника. В пазы задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо И — сталеалюминиевое, а заднее Б — металлокерамическое. Кольца можно снять, нажав на их концы тонкой отверткой.


11. Отворачиваем болты остальных крышек коренных подшипников, удерживая коленвал от падения. Снимаем по одной крышки и извлекаем коленвал из картера. Все вкладыши крышек (кроме третьего), устанавливаемые в постелях коренных подшипников, имеют канавку. На крышках коренных подшипников имеются метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров. На пятой крышке есть две метки, разнесенные по краям.


Метка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышек.


Примечание

При наличии трещин на шейках или щеках коленчатый вал подлежит замене.

13. Микрометром измеряем диаметры коренных и шатунных шеек и сравниваем с данными, приведенными в табл. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шеек коленчатого вала для определения ремонтного размера вкладышей.


Коренной (А) и шатунный (В) вкладыши коленчатого вала

Таблица 8.1.1. Диаметр шейки коленчатого вала

Номинальный размер, мм

Ремонтные (уменьшенные) размеры, мм

Шатунные шейки

Корневые шейки

Установка

1. Промываем коленчатый вал в керосине и продуем сжатым воздухом его внутренние полости. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На наружной цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный, под шейку коленчатого вала, уменьшенную в диаметре на 0,25 мм. Соответственно, при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Шатунные вкладыши легко отличить от коренных. На верхних вкладышах коренных подшипников (кроме среднего) выполнены кольцевые канавки. Кроме того, втулки средней опоры шире остальных. Шатунные вкладыши все одинаковые и взаимозаменяемые, их диаметр меньше диаметра коренных. Для увеличения площади контакта в шатунных подшипниках отсутствуют кольцевые канавки.

2. Установите в пазы постели пятого коренного подшипника упорные полукольца с пазами к коленчатому валу. Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает максимально допустимый (0,35 мм), замените упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатунные и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5. В соответствии с метками установите крышки коренных подшипников и затяните их болты моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установите шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя — снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала – замена»).

9. Установка остальных снятых деталей осуществляется в обратном порядке.

10. Отрегулировать натяжение цепи (см. «Цепь ГРМ — замена»).

11. Отрегулировать натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка натяжения и замена»). , при необходимости откорректировать угол опережения зажигания (см. «Опережение зажигания — проверка и регулировка»). глубиной 2-3 мм.На заднем конце коленчатого вала выполнено гнездо для установки подшипника ведущего вала коробки передач.

Шатунные и коренные шейки коленчатого вала соединены каналами, по которым подается масло для смазки шатунных подшипников. Технологические выходы каналов закрыты колпачковыми заглушками, которые для надежности запрессованы и проштампованы в трех точках.

Осевое перемещение коленчатого вала ограничивается двумя упорными полукольцами, установленными в блоке цилиндров с обеих сторон заднего коренного подшипника. С лицевой стороны подшипника ставится сталеалюминиевое полукольцо, с тыльной стороны — металлокерамическое (желтого цвета). Оба типа полуколец имеют одинаковые размеры и изготавливаются толщиной 2,31-2,36 мм и 2,437-2,487 мм (ремонтные). При сборке двигателя полукольца выбирают по толщине так, чтобы осевой свободный ход (люфт) коленчатого вала был в пределах 0,06-0,26 мм.

Для продления срока службы коленчатого вала возможна перешлифовка шеек коленчатого вала в случае износа или повреждения их поверхностей. Шлифованием диаметры коренных шеек уменьшают на 0,25; 0,5; 0,75 и 1,00 мм. При этом диаметры коренных шеек после переточки должны быть соответственно равны 50,545-0,02; 50,295-о, ог; 50.045-о, 02; 49,795-0,02 мм, а диаметры шатунных шеек — 47,584-0,02; 47,334-0,02; 47.084-о, о2; 46.834-о, 02 мм.

Коленчатые валы двигателей 2103 и 2106 отличаются от коленчатых валов двигателей 2101 и 21011 увеличенным на 7 мм радиусом кривошипа. Поэтому коленчатые валы двигателей 2103 и 2106 имеют маркировку «2103» на одной из щек средней коренной шейки для их различения.

Коленчатый вал балансируется отдельно от маховика, так что эти детали взаимозаменяемы по отдельности.

Вкладыши коренных и шатунных подшипников.

Вставки тонкостенные биметаллические сталеалюминиевые. Вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 нижние вкладыши этих подшипников установлены без проточки). Вкладыши центрального (3-го) коренного подшипника отличаются от остальных вкладышей большей шириной и отсутствием проточки на внутренней поверхности. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые.

Каждый вкладыш подшипника состоит из двух одинаковых половин. От проворачивания их удерживают выступы, входящие в соответствующие пазы шатуна или коренного подшипника.

Номинальная толщина вкладышей коренных подшипников 1,831-0,007 мм, шатунных вкладышей 1,730-0,007 мм. Вкладыши ремонтных размеров поставляются под шейки коленчатого вала, уменьшенные в диаметре на 0,25; 0,50; 0,75; 1,00 мм. Толщина втулок шатунных подшипников 1,855-о, оо7; 1,980-0,007; 2.105-о, оо7; 2.230-о, оо7 мм, а коренные 1.956-о, оо7; 2.081-о, оо7; 2. 206-о, оо7; 2.331-о, оо7 мм.

Маховик … Отлит из чугуна и снабжен стальным зубчатым венцом для пуска двигателя стартером. Венец прижимается к маховику в горячем состоянии. Зубья коронки закалены токами высокой частоты для повышения износостойкости и прочности.

Маховик крепится к фланцу коленчатого вала шестью самостопорящимися болтами, под которыми находится одна общая шайба. Запрещается заменять эти болты какими-либо другими. Расположение болтов таково, что маховик можно закрепить на валу только в двух положениях. Его необходимо установить так, чтобы метка – конусообразное отверстие – находилась напротив шатунной шейки 4-го цилиндра. Метка используется для определения ВМТ в 1-м и 4-м цилиндрах. Маховик с коленчатым валом центрируется передним подшипником ведущего вала

Измерение осевого зазора коленчатого вала

Измерение боковых зазоров шатунов

В зависимости от технического состояния шеек коленчатого вала замена вкладышей может производиться как без разборки двигателя, так и после снятия двигателя с автомобиля. Если двигатель снят с автомобиля, замените вкладыши в соответствии с приведенными ниже инструкциями и с учетом конкретного типа двигателя. Перед заменой проверьте состояние коренных подшипников. При снятом с автомобиля и перевернутом двигателе коленчатый вал опирается на верхние опоры. Измерьте зазоры в коренных подшипниках между нижними подшипниками и шейками вала. Если зазоры определяются на двигателе без его демонтажа с автомобиля, необходимо поднять коленчатый вал вверх, чтобы выбрать зазоры между валом и верхними коренными подшипниками, и измерить зазоры между шейками и нижними вкладышами.

Замена вкладышей с разборкой коленчатого вала


Замена вкладышей без разборки коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять масляный поддон, масляный насос, выкрутить свечи зажигания. Демонтируйте крышку коренных подшипников, которая требует замены вкладышей подшипников. Снимите вставку с крышки.
2. Установите инструмент для установки втулок в отверстие для прохода масла в шейке коленчатого вала. Если крепления нет, используйте шплинт, согнув его на месте.
3. Поверните коленчатый вал по часовой стрелке, если смотреть спереди двигателя. При этом вкладыш, находящийся в ложе основной опоры, будет вращаться вместе с валом и выходить наружу.
4. Смажьте новый вкладыш и вставьте его гладкой стороной (без замка) между шейкой вала и коренным подшипником блока со стороны паза для замка вкладыша. Поверните вставку на место и извлеките монтажный инструмент из масляного канала в цапфе.
5. Смажьте новую втулку и установите ее в крышку коренного подшипника.
6. Установите крышку подшипника. Стрелка на крышке должна указывать на переднюю часть двигателя.
7. Затяните болты крышек коренных подшипников моментом 50 Нм + (40-60°).


Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверхности трения подшипников для:
— износа;
— канавки;
— внедренные посторонние частицы. При наличии таких дефектов установить тип этих частиц и их происхождение. Осмотрите шлам и осадок в масляном поддоне.
2. Наружные поверхности подшипников на наличие:
— износ. Следы износа свидетельствуют либо о движении вкладыша, либо о наличии значительных неровностей на сопрягаемых деталях.
— следы перегрева;
— следы ослабления посадки и проточки (деформированный выступ замка, кольцевые канавки).
3. Упорные поверхности (средний коренной подшипник) на наличие:
— износа;
— кольцевые канавки. Канавки образуются из-за неравномерности упорных концов коленчатого вала. Предупреждение

При обнаружении дефектов втулок, помимо нормального эксплуатационного износа, требуется тщательный осмотр сопрягаемых деталей: коленчатый вал, коренной подшипник, крышка подшипника, шатун.

4. Болты крышек подшипников. Если болты растянулись, их необходимо заменить.


Измерить

Чтобы правильно определить размер втулок, необходимо тщательно измерить зазоры подшипников. Можно использовать любой из методов измерения, описанных ниже. Однако метод А предпочтительнее, поскольку он дает более надежные результаты. Предупреждение

Метод А использует измерения для расчета зазора. Метод Б предполагает прямое измерение зазора. Кроме того, метод В отличается тем, что не измеряет биение подшипника.

Не допускается установка в один коренной подшипник втулок разных номинальных размеров.

МЕТОД А

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Измерьте диаметр коренной шейки микрометром. Измерения следует производить в нескольких местах по длине шеи на участках, отстоящих друг от друга на 90 градусов. Усредните результаты измерений.
2. Измерить конусность и овальность.
3. Измерьте внутренний диаметр втулок микрометром. При замене вставок используйте новые вставки. Предупреждение

При измерении болты крышек подшипников должны быть затянуты с номинальным крутящим моментом.

Если размеры шейки и отклонения от формы находятся в допустимых пределах, следует подобрать комплект вкладышей соответствующего размера. При недопустимом износе шеек необходимо обточить шейки коленчатого вала до ремонтного размера и установить комплект вкладышей уменьшенного размера.

МЕТОД Б

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите вкладыши подшипников на блок цилиндров и коленчатый вал.
2. Поместите мерную пластиковую вставку по всей длине коренного подшипника.
3. Установите крышку подшипника на место, слегка постукивая по крышке сверху. Предупреждение
4. Затяните болты номинальным моментом. Предупреждение

Не проворачивать коленчатый вал.

5. Снимите крышку подшипника, оставив пластиковую оболочку на месте.
6. Измерьте максимальную ширину деформированного пластикового вкладыша с помощью шкалы на листке-вкладыше, см. рис. Измерение зазора коренных подшипников .
7. Снимите всю пластиковую вставку.
8. Подберите комплект втулок, который обеспечит требуемый зазор в подшипнике.

Установить или прикрепить Предупреждение

Вкладыши коренных подшипников не должны иметь царапин, следов напильника и должны быть установлены в станину без дополнительных прокладок. Не беритесь руками за трущиеся поверхности вкладышей, иначе жир с пальцев может оставить следы на покрытии вкладыша.

Убедитесь, что отверстия в крышках и сопрягаемые поверхности крышек и опор блока чистые. См. ниже монтаж уплотнения в крышке заднего коренного подшипника.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Опустите болты крышки в моторное масло.
2. Вставьте вкладыши подшипников в коренные подшипники блока и крышки. Предупреждение

Верхние и нижние вкладыши могут различаться. Проверьте соосность отверстий масляных каналов. Запрещается блокировать любые масляные каналы.

Наушники немного выступают при установке на свои места. Убедитесь, что вкладыши одинаково выступают с обеих сторон. Убедиться в правильном положении замков вкладыша.

3. При установке основного упорного подшипника смажьте упорные поверхности.
4. Смажьте поверхности трения подшипников чистым моторным маслом.
5. Коленчатый вал. Предупреждение

Остерегайтесь повреждения шейки коленчатого вала. Рекомендуется использовать крышки шатунных болтов или направляющие штифты.

6. Крышки подшипников. Аккуратно верните крышки на место, слегка постукивая подходящим инструментом. Предупреждение

Во избежание повреждения блока цилиндров и/или крышек коренных подшипников используйте молоток с латунным или свинцовым бойком или молоток с кожаной насадкой. Не устанавливайте крышку на место, затягивая крепежные болты. Несоблюдение этих инструкций может привести к повреждению блока цилиндров или крышек подшипников.

7. Вверните болты крышки подшипника. Равномерно затяните болты, затем ослабьте их на один оборот и затяните до указанного крутящего момента.
8. Установите упорный подшипник, см. рис. Установка упорных подшипников коленчатого вала … Переместите вал поочередно в обе стороны, чтобы совместить упорные кольца вала с центральным коренным подшипником.

Проверить


Мера

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторная батарея, но она участвует только в запуске двигателя, остальное время подзаряжается от генератора. Благодаря такому симбиозу возможно снабжение потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

Аккумулятора у них не было, что удешевляло машину, но световые приборы работали только при работающем двигателе. Но это мотоцикл. На автомобиле эта схема неудобна, так как двигатель нужно запускать «кривым» стартером или рывком. И это вызывает довольно непростые трудности.

Основные узлы генератора

Конструктивно состоит из следующих основных элементов:

  1. Ротор — подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  2. Статор является неподвижной частью генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники. На них есть проушины для крепления к ДВС. В задней крышке находится конденсатор, необходимый для отсекания переменной составляющей тока.
  4. Полупроводниковый мост — назван «подковой» из-за сходства. Три пары полупроводниковых силовых диодов установлены на подковообразном основании.
  5. Шкив, на который одевается ремень генератора ВАЗ-2101. Ремень клиновидный (в современных автомобилях используется многолучевой).
  6. Регулятор напряжения на автомобиле ВАЗ-2101 устанавливается в моторном отсеке, подальше от генератора. Но все же это нужно считать частью дизайна.
  7. Щетки устанавливаются внутри генератора и передают напряжение питания на обмотку возбуждения (на ротор).

Обмотка генератора

Всего их два — ротор (возбуждение) и статор (сила). Принцип работы установки заключается в том, что генерация тока в силовой обмотке возможна только при выполнении следующих двух условий:

  1. Имеется постоянное магнитное поле.
  2. Это поле вращается относительно силовой обмотки.

Только при их соблюдении генератор будет работать. Подавая напряжение на обмотку ротора, получаем магнитное поле. Поскольку ротор вращается от коленчатого вала, выполняется второе условие. Но все же нужно обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) напряжение в бортовой сети равно напряжению в аккумуляторной батарее (около 12 В). И на холостых будет поддерживаться примерно на этом уровне. Но при увеличении скорости вращения ротора произойдет скачок напряжения до 30 В. Причина: на обмотку возбуждения подается более высокое напряжение из-за увеличения скорости вращения ротора (увеличивается скорость магнитного поля). А это чревато повреждением проводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы напряжение на выходе генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение питания обмотки ротора постоянным, то можно избежать изменения величины магнитного поля. На ВАЗ-2101 генератор должен функционировать под нагрузкой 13-14 В. Даже два одинаковых реле-регулятора могут держать разное значение напряжения.

Типы регуляторов:

  1. Механические — в основе лежит электромеханическое реле и сопротивление для снижения напряжения.
  2. Semiconductor — в основе небольшая схема маломощных транзисторов или один силовой ключ.
  3. Смешанный — в конструкции есть и транзисторная схема, и электромагнитное реле.

Щетки — это именно тот элемент, с помощью которого реализована схема подключения генератора ВАЗ-2101. Благодаря им на контактные кольца подвижного ротора подается напряжение.

Как снять генератор

Для выполнения демонтажа потребуются следующие инструменты:

  1. Ключи накидные на 10, 13 и 17.
  2. Монтажная лопата.
  3. Проникающая смазка типа WD-40.

Сначала отключите аккумулятор и отсоедините провода от генератора. Все работы желательно производить с немного приподнятой передней частью автомобиля или на смотровой яме, эстакаде. Перед снятием генератора нужно ослабить приводной ремень. Для этого ключом с гаечным ключом полностью откручиваем гайку от верхней шпильки корпуса к блоку цилиндров. С ней никаких проблем возникнуть не должно.

Корпус генератора необходимо передвинуть к блоку, затем снять ремень. Ослабить нижний крепежный болт будет проблематично. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Установка производится в обратном порядке. При необходимости замены генератора на более мощный можно установить аналог от модели ВАЗ-2107 или 2109. Они имеют большую мощность и способны обеспечить стабильный заряд аккумулятора. Отличие от «родного» ВАЗ-2101 в том, что регулятор напряжения совмещён со щёточным узлом.

Главное, чтобы не было никаких перекосов, иначе ремень порвется, быстро износится, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное напряжение. Регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в ​​верхней части генератора.

Поиск и устранение неисправностей

В генераторе могут возникнуть следующие механические и электрические неисправности:

  1. Износ подшипников диагностируется по характерному свисту или скрежету со стороны устройства. Смазка внутри подшипников со временем испаряется, что увеличивает трение.
  2. Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работы автомобиля. Если они изнашиваются, на приборной панели загорается контрольная лампа с изображением аккумулятора.
  3. Недостаточный или чрезмерный заряд аккумулятора – явный признак неисправности регулятора напряжения. Проверку можно выполнить обычным мультиметром. Запустите двигатель, включите ближний свет. Холостой ход должен быть около 800 об/мин. Необходимо, чтобы напряжение на клеммах аккумулятора было ~ 13,2 В.
  4. Мигание света, пульсация — признак выхода из строя одного или двух полупроводниковых диодов в выпрямительном узле. На ВАЗ-2101 генератор построен по классической схеме – он вырабатывает три фазы, затем с помощью выпрямителя преобразует их в постоянный ток.
  5. В том случае, если генератор не дает зарядку, а выпрямитель и регулятор напряжения исправны, можно говорить о разрушении одной из обмоток. В этом случае либо заменяют генератор, либо устанавливают новый ротор или статор (в зависимости от того, какая из обмоток разрушена). Диагностика проводится с помощью тестера.

выводы

Несмотря на кажущуюся простоту, в автомобиле ВАЗ-2101 генератор способен доставить владельцу немало хлопот. И если вы заметили во время поездки, что загорелась лампа на приборной панели, то необходимо как можно быстрее принять меры по устранению поломки. Бывает и так, что провод просто окисляется, пропадает контакт, но это нужно выявить на ранней стадии, иначе при изношенности аккумулятора уйти не получится.

ВАЗ-2101, генератор: проводка, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторная батарея, но она участвует только в запуске двигателя, а остальное подзаряжается от генератора. Благодаря этому симбиозу удается донести мощность до потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

Отсутствовал аккумулятор, что несколько удешевляло транспортное средство, но фары работали только при открытии мотора. Но это мотоцикл. На машине это неудобно, так как двигатель заводится приходится производить «кривой» стартер или рывок. И это вызывает довольно сильные трудности.

Основные узлы генератора

Конструктивно он состоит из следующих основных элементов:

  1. Ротор – подвижная часть, вращающаяся от коленчатого вала двигателя. Имеет обмотки возбуждения.
  2. Статор – неподвижная часть генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники. Они представляют собой проушины для крепления к двигателю внутреннего сгорания. Сзади находится конденсатор, необходимый для подстройки переменной составляющей тока.
  4. Полупроводниковый мост – за внешнее сходство прозван «подковой». Три пары полупроводниковых силовых диодов установлены на подковообразном основании.
  5. А Шкив надеваемый на ремень генератора ВАЗ-2101. Ремешок клиновой (на современных автомобилях используют мульти-).
  6. Регулятор напряжения на автомобиле ВАЗ-2101 устанавливается в моторном отсеке, подальше от генератора. Но все же его нужно рассматривать как часть дизайна.
  7. Щетки устанавливаются внутри генератора и подают напряжение на обмотку возбуждения (на ротор).

Обмотка генератора

Их всего две – роторная (возбуждение) и статорная (силовая). Принцип работы установки заключается в том, что вывод тока в силовую обмотку возможен только при выполнении двух следующих условий:

  1. Имеется постоянное магнитное поле.
  2. Это поле повернуто относительно силовой обмотки.

Только при их соблюдении заработает генератор. Подается напряжение на обмотку ротора, возникает магнитное поле. Так как ротор вращается от коленчатого вала, то условие второе. Но все же стоит обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для выполнения зарядки.

Принцип работы генератора

В начальный момент (при работающем двигателе) напряжение равно имеющемуся в аккумуляторе (около 12В). И на холостом ходу он будет примерно на этом уровне поддерживаться. Но при увеличении скорости вращения ротора происходит выброс напряжения до 30 В. Причина: на обмотку возбуждения подается повышенное напряжение из-за увеличения частоты вращения ротора (скорость магнитного поля увеличивается). А это чревато повреждением электропроводки автомобиля и выходом из строя потребителей.

Щетка регулятора напряжения

Требуется, чтобы выходное напряжение генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение ротора постоянным, то можно избежать изменения величины магнитного поля. Генератор ВАЗ-2101 должен работать под нагрузкой 13-14 В. Даже два реле-регулятора одинаковой конструкции могут поддерживать разное значение напряжения.

Типы регуляторов

  1. Механический – в основе электромеханическое реле и сопротивление для снижения напряжения.
  2. Твердотельный – в основе небольшая схема транзисторов малой мощности или один силовой ключ.
  3. Смешанный – в конструкции есть и транзисторная схема, и соленоидная.

Щетка – это элемент, реализующий схему подключения генератора ВАЗ-2101. Благодаря им напряжение на контактном кольце движущегося ротора.

Как снять генератор

Для демонтажа вам потребуются следующие инструменты:

  1. Гаечные ключи на 10, 13 и 17.
  2. Монтажное лезвие.
  3. Проникающая смазка типа WD-40.

Сначала отключите аккумулятор и отсоедините провода от генератора. Желательно все работы проводить при слегка приподнятом передке автомобиля или на эстакаде ямы. Перед снятием генератора необходимо ослабить приводной ремень. Для этого полностью отверните ключом на 17 гайку от верхней шпильки крепления картера к блоку цилиндров. Проблем возникнуть не должно.

Корпус генератора нужно придвинуть к агрегату, затем снять ремень. Проблематично будет открутить нижний болт. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Генератор

Установка производится в обратной последовательности. Если вам нужна замена генератора на более мощный, то можно установить аналогичные модели автомобилей ВАЗ-2107 или 2109. Они имеют большую мощность и способны обеспечить стабильную зарядку аккумулятора. Отличие «родного» ВАЗ-2101 в том, что регулятор напряжения совмещен со щеточным узлом.

Самое главное, чтобы не было перекосов, иначе ремень будет рваться, быстро изнашиваться, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное напряжение. Он регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в ​​верхней части генератора.

Поиск и устранение неисправностей

В генераторе могут возникнуть следующие механические и электрические неисправности:

  1. Подшипник Износ диагностируется по характерному свисту или скрежету из прибора. Смазка в подшипниках со временем исчезает, что приводит к увеличению трения.
  2. Щетки генератора ВАЗ-2101 необходимо заменить для обеспечения исправной работы автомобиля. Если они изнашиваются, то на приборной панели загорается сигнальная лампа с изображением аккумулятора.
  3. Недостаточный или чрезмерный заряд аккумулятора – это явный признак неисправности регулятора напряжения. Проверку можно выполнить обычным мультиметром. Запустите двигатель, включите ближний свет. Холостой ход должен быть около 800 об/мин. Необходимо, чтобы напряжение на клеммах было ~13,2 В.
  4. Мигание, пульсация – признак выхода из строя одного или двух полупроводниковых диодов в выпрямительном агрегате. Генератор ВАЗ-2101 построен по классической схеме – вырабатывает три фазы, затем выпрямитель преобразует в постоянный ток.
  5. Если генератор не заряжается, а выпрямитель и регулятор напряжения исправны, можно говорить о разрушении одной из обмоток. В этом случае либо заменой генератора, либо установкой нового ротора или статора (в зависимости от того, какая из обмоток разрушена). Диагностика проводится тестером.

Инсайты

Несмотря на кажущуюся простоту, в автомобиле ВАЗ-2101 генератор способен доставить владельцу немало хлопот. И если вы во время поездки заметили загоревшуюся лампочку на панели приборов, необходимо как можно быстрее принять меры по устранению неисправности. Так просто провод окислился, контакта нет, но это надо выявить на ранней стадии, иначе при севшем аккумуляторе не получится уехать.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38265-vaz-2101-generatar-shema-padluchennya-ramont-zamena.html

Германия: https://tostpost.com/de/autos/37857-vaz-2101-generator-schaltplan-reparatur-ersatz.html

ES: https://tostpost.com/es/coches/37639-vaz-2101-generador-esquema-de-conexi-n-reparaci-n-sustituci-n.html

КК: https://tostpost.com/kk/avtomobil-der/38672-vaz-2101-generator-osu-shemasy-zh-ndeu-auystyru.html

PL: https://tostpost.com/pl/samochody/40240-waz-2101-generator-schemat-pod-czenia-naprawa-wymiana. html

PT: https://tostpost.com/pt/carros/39876-vaz-2101-gerador-esquema-de-liga-o-repara-o-substitui-o-de.html

TR: https://tostpost.com/tr/arabalar/35123-vaz-2101-jenerat-r-ba-lant-emas-onar-m-yedek.html

Великобритания: https://tostpost.com/uk/avtomob-l/39055-vaz-2101-generator-shema-p-dklyuchennya-remont-zam-na.html

Масляный насос ВАЗ 2107, ремонт и замена масляного насоса своими руками. Как отремонтировать и заменить масляный насос своими силами. Самостоятельно ремонтируем и меняем масляный насос. Основные неисправности масляного насоса.

Важным элементом функционирования любого технического узла является постоянная смазка деталей. Если масло в недостаточном количестве поступает на ходовые части автомобиля, это влечет за собой так называемое масляное голодание. Элементы разбухают, двигатель подвергается постоянному перегреву, ускоряется износ деталей и так далее. В конечном итоге такие последствия приводят к поломке двигателя, что сулит дорогостоящий и сложный ремонт.

Назначение масляного насоса

Масляный насос играет важную роль в функционировании автомобиля, а именно смазку деталей двигателя. Выкачивает масло из картера по маслоканалам, смазывая трущиеся элементы. Соответственно, исправность этого важного элемента крайне необходима, но поломки случаются.

Где находится масляный насос

Масляный насос расположен внутри картера. С помощью двух креплений он крепится к блоку цилиндров.

Симптомы поломки масляного насоса

Первым признаком поломки масляного насоса является горящая лампа на приборной панели. В этом случае проверьте давление масла в системе и обратите внимание на его подачу, так как подача масляного насоса характеризуется снижением давления в системе маслоснабжения и заметным увеличением его подачи.

Причины поломки масляного насоса

Первая и самая частая причина поломки масляного насоса — забитый маслонасос, в результате забитого картера. При такого рода неисправностях рекомендуется слить масло, демонтировать поддон, затем промыть его вместе с маслоработником. Так как масляный фильтр стоит после насоса, через масленку и некоторые другие детали проходит правильно отфильтрованная смазка, что увеличивает вероятность загрязнения маслом, а также износа деталей.

Еще одной частой поломкой масляного насоса является повреждение или поломка корпуса узла или его шестерни. Результатом такого повреждения становится увеличение зазора между деталями. Теоретически есть возможность замены корпуса масляного насоса или изготовление окрашивания с дальнейшей подгонкой, но процесс этот не дешевый и довольно трудоемкий. Поэтому часто при первых симптомах неисправности масляного насоса сразу меняют изношенные детали.

Причины повреждения масляного насоса:

1. Уровень масла в картере постоянно низкий.
2. Курс устройств, отвечающих за контроль давления.
3. Применение некачественного масла с несоответствующей вязкостью.
4. Смесь масла и охлаждающей жидкости.
5. Загрязнение ограждения масляного насоса.
6. Загрязнение компонентов масляного фильтра.
7. Выход из строя предохранительных или смазочных клапанов.

Проверка масляного насоса

Маслонасос Ваз 2107.

Как известно, на приборной панели автомобиля есть датчик, показывающий уровень давления масла. Если при работающем моторе загорается эта контрольная лампа, значит, нужно срочно остановить работу силового агрегата и провести диагностику, т. к. есть риск быстрого износа системы и последующего выхода мотора из строя.

Для самостоятельной проверки масляного насоса откройте капот и посмотрите, есть ли на двигателе свежие масляные масла; При отсутствии «защиты картера» посмотреть, нет ли на ней повреждений. Если течь на картере все же есть, то необходимо с помощью куска резины, тряпки или изоленты временно довести ее до ближайшей сотни.

Далее проверьте уровень масла в двигателе и результат. Если лампа не горит, нужно заменить картер. Если продолжает мигать, отправляйтесь на ближайшую СТО для выяснения причины. Кроме того, если при проверке вы слышите звук шестерни, это также свидетельствует об износе масляного насоса и необходимости его ремонта.

Инструменты для ремонта масляного насоса

Для ремонта масляного насоса используются разводные ключи, паяльник, пассатижи и ударная отвертка. Также рекомендуется использовать специальные технические средства, содержащие масло, а также поверхностно-активные вещества при очистке элементов масляного насоса. Эти средства не загрязняют поверхность и не агрессивны.

Маслонасос ВАЗ 2109.

После нанесения данных средств нет необходимости мыть изделие, так как они обладают свойствами, создающими на поверхности детали защиту от воздействия воздуха на металл. Следует отметить, что ремонт маслонасоса – дело тонкое, требующее концентрации внимания, поэтому для правильной диагностики также потребуется хорошее освещение.

Разборка, визуальная диагностика деталей и ремонт масляного насоса

Масляный насос установлен возле двигателя, так как он является элементом. Сначала снимаем его с мотора, для чего необходимо слить масло, откручиваем масляный картер двигателя и снимаем маслонасос масловозом.

Заказ работ:

  1. С помощью барабанной отвертки открутите винты крышки масляного насоса.
  2. Снимите крышку масляного насоса и тщательно салфеткой очистите детали от масляных отложений и загрязнений.
  3. Возьмите штангенциркуль или специальную линейку и измерьте расстояние между корпусом насоса и выходным ротором. Оптимальное расстояние должно быть не более 0,400-0,483 миллиметра, при других результатах масляный насос не будет подтянут до необходимого давления, и его придется заменить.
  4. Также измерьте боковой зазор внутреннего ротора. Маслонасос нуждается в замене, если боковой зазор больше 0,03-0,085 миллиметра.

    Пробковый редукционный клапан

  5. Очистите пробку редукционного клапана. Под ним пружины и резинки. Резину надо заменить. Пружину следует измерять в спокойном состоянии, ее длина должна быть 81 миллиметр. Если есть отклонения, пружина тоже меняется на новую.
  6. Так же снимаем редукционный клапан. Легко постучите по чистой резиновой или деревянной поверхности. Если клапан не хочет выходить, его следует аккуратно продавить пинцетом или зубочисткой.
  7. Осмотрите все подлежащие восстановлению детали, а также детали корпуса на наличие признаков износа.
  8. Измерьте толщину ведомой и ведущей шестерни. Толщина ведомого должна быть не менее 7,35 миллиметров, а ведущего 7,42 миллиметра. Если толщина меньше, замените деталь.
  9. Также проверьте осевые зазоры шестерен. Устанавливаем ведомую шестерню в корпус, после чего металлической линейкой измеряем зазор между шестерней и линейкой. Таким же образом проверьте ведущую шестерню. Осевой зазор для ведомой шестерни должен быть 0,15 миллиметра, для ведущей — 0,12 миллиметра.
  10. Осмотреть редукционный клапан на наличие повреждений, заторов и масляных загрязнений. Если они отсутствуют, прочистите все отверстия и соберите маслонасос в обратном порядке, используя герметик.

Сменные инструменты маслонасоса

Для замены масляного насоса потребуются: карданный шарнир, ключи разного диаметра, торцевые головки и удлинитель.

Замена масляного насоса, пошаговая инструкция

Заказ работ:

  1. Слейте моторное масло.
  2. Снять шкив шестерни коленвала, для чего необходимо снять импульсы генератора и шкивы ГРМ, совместив метки. Следует отметить, что процесс постановки меток с разных моделей автомобилей отличается, поэтому следует читать руководство к своему автомобилю.
  3. Далее снимаем поддон картера.
  4. Открутить крепление масленки и снять масленку.
  5. С помощью накладной головки и удлинителя отвернуть шесть болтов крепления масляного насоса.
  6. Между помпой и коренным подшипником вставьте отвертку, слегка сдвинув ее, и выньте ее.
  7. Проводим замену масляного насоса.
  8. Совместите ведущую шестерню с рычажком на коленчатом валу.
  9. Смажьте кромку коленчатого вала моторным маслом.
  10. Установите новый масляный насос на коленчатый вал. Затяните шесть крепежных болтов, чтобы прикрепить насос olon к блоку цилиндров.

Совет профи, что может привести к несвоевременной замене масляного насоса

В обязательном порядке проверьте исправность масляного насоса. Несвоевременная замена приводит к нежелательным последствиям. Можно выпустить более дорогие элементы и даже сам двигатель. Чтобы силовой агрегат функционировал долго и без проблем, необходима своевременная замена масла и масляного насоса.

Как поставить двигатель от ваз 21

Любителям старины рано или поздно придется ломать голову над тем, какой двигатель можно поставить на ваз 2101. Заводской двигатель наверняка убит за десятилетия эксплуатации без возможности восстановления , а если все остальное еще на ходу, то машина нужна не для силы, а для дела, плюс финансы, как и большинство из нас романсы поют, замена двигателя будет явно стоить гораздо дешевле, чем покупка машины, даже такой, у которой есть уже бегают. И потом, зачем менять б/у на что-то другое, тоже б/у?

Вы свое железо уже знаете, с какой стороны ждать подвоха — в курсе. Так что пока вы не накопите денег на что-то новое, вы сможете поддерживать своего старого и опытного боевого друга в тонусе. Более того, многие владельцы «Жигулей» привыкли восстанавливать свое транспортное средство самостоятельно. А если вы из их числа, то на расходы коснется только сам мотор и сопутствующие запчасти, а работа будет выполнена своими руками.


Несколько важных замечаний

На самом деле вариантов такого тюнинга довольно много. Однако прежде чем остановить свой выбор на чем-то конкретном, стоит уяснить ряд основополагающих правил.

Подкапотное пространство на ВАЗ 2101 довольно маленькое. Конечно, в него можно впихнуть практически любой двигатель (разве что от самосвала точно не влезет), но для многих двигателей придется резать корпус — а это уже совсем другой объем работ и затрат, не Здесь справится каждый, не привлекая сторонних специалистов со специальными инструментами.

Мощность нового двигателя не должна сильно превышать возможности заводского. Это если вы не хотите кроме его установки усиливать его корпус и заменять половину остальных узлов. Честно говоря, в этом случае стоимость переоборудования будет выше, чем остаточная цена вашей «копейки».

Двигатели желательно брать от заднеприводных моделей, чтобы не заменять и не адаптировать трансмиссию, тормоза и подвеску.

В большинстве случаев все равно придется менять отдельные детали по ходу событий и дорабатывать стыки старого с новым. Но ваша работа состоит в том, чтобы свести эти вариации к минимуму, если только возиться с машиной не является вашим хобби.

Простой и надежный выход

Не нужно далеко ходить и изобретать велосипед — можно использовать то, что предлагает родной производитель.

Для более современных моделей (ВАЗ 2108-2170) придется резать кузов и продумывать крепления, хотя и здесь не будет столько хлопот.

Хорошую мощность даст «Нива» 1,7. Только вот нужно быть внимательным и монтировать новый двигатель со своим маслонасосом и поддоном: у Нивы они висят ниже, при установке на копейку велика вероятность зацепов.

Мотор ВАЗ-21126 от Лада Приора тоже удачное решение. При объеме 1,6 литра и мощности в 98 лошадей ВАЗ 2101 поедет как молодой.

Особенно приятно, что коробку менять не надо — все коробки легко подключаются к новому двигателю.


Моторы от иномарки

Если вы хотите установить двигатель от иномарки, приготовьтесь к более трудоемкому процессу и необходимости дополнительных доработок.

Самый популярный в плане установки копейки двигатель от Fiat Argenta 2.0i. Примерно 60% владельцев ВАЗ 2101 меняли заводской двигатель на агрегат именно этой модели. Ничего удивительного: «копейка» практически полностью с него скопирована, так что проблем с установкой меньше всего. Другое дело, что мотор явно будет не новый, выпущенный в период с 1966 по 1984 год, что вряд ли порадует.

Также можем порекомендовать двигатели BMW M10 (объемом от 1,6 до 1,8 л) или M40 того же объема. Любители острых ощущений ставят и BMW M20 , но мощность у него довольно высокая, что требует доработки стоек и замены осей. В предложенных вариантах нужно будет только переварить маховик.

Умельцы хвалят замену штатного мотора на двигатель от

Правое крепление подушки надо будет рассверлить на 8мм, а в остальном крепления моторов 2112 и Жигулей идентичны. Также придется вырезать моторный щит, так как сам мотор смещен в сторону моторного щита. Болгаркой резать моторный щит опасно, из-за наличия усилителей и других двойных листов металла, поэтому удобнее это делать бензорезом. Необходимо сделать запас по ширине окна с учетом возможности перемещения мотора по опорам.
На этих фото окно недостаточно высокое, других, к сожалению, нет.

Ребро жесткости будет упираться в балку, в результате чего поддон нужно будет немного переварить. С коленвалом тоже придется повозиться. Подшипник на конце коленчатого вала является одной из опор первичного вала коробки передач ВАЗ 2101. Если его нет, то коробка передач и сцепление очень быстро сломаются. Его придется устанавливать дополнительно, в связи с тем, что его нет в коленчатом валу переднеприводных двигателей. Подшипник коленвала копейки ставится в коленвал десятки-восьмерки, или любой другой модели, особо не напрягаясь (кажется, что заготовки коленвала у всех автомобилей ВАЗ одинаковые). Родная упорная бобышка вырезается полностью, и растачивает конец коленчатого вала так, чтобы подшипник в итоге выступал на такое же расстояние, как и эта бобышка.


Маховик нужно будет модернизировать, а стартер останется старый. Маховик и новый венец от маховика ВАЗ 2101 приписываем токарю. Нам нужно перепрессовать венец с другой стороны, в отличие от того, как это делается на переднеприводных автомобилях.


Редуктор подходит без проблем, в отличие от верхнего левого уха, так как не совпадает на несколько сантиметров. Можно пропустить через тарелку, или переварить колокольчик, а можно оставить как есть. Я оставил на трех болтах. На практике все едет замечательно даже в самых суровых условиях.
Сцепление установлено от ВАЗ 2112 через проставку — переходник, с десяткой выжимного подшипника. Вилка сцепления и рабочий цилиндр остались штатными. Чертеж адаптера прилагается в файле AutoCAD.

Система охлаждения на ваше усмотрение, в любом случае все магистрали будут разные и самодельные, в зависимости от того какой радиатор использовался. Я использовал радиатор от BMW E30 325
Release system. На моей машине самодельный выпускной коллектор для турбины, правда предназначенный для сборки в зубиле. В общем, родные жигулевские штаны придется переделывать, что даже лучше — это делать выпуск с нуля.


Привод акселератора. Установил педаль от ВАЗ 1118, с тросом от газ 2110.
Внешний топливный насос.
В общем мотор устанавливается за один день. Если вы знакомы с инжектором, то проводка двигателя и прочие проблемы не вызовут проблем.
В итоге получается следующая компоновка мотора:


В статье описаны все основные моменты. Кто возьмется за эту работу, надеюсь, подойдет во всеоружии и не повторит моих ошибок. Перенести маслозаливную горловину в принципе можно, иначе неудобно. Возможны некоторые нюансы и при резке моторного щита в зависимости от марки автомобиля. На практике невозможно ориентироваться по ребрам жесткости даже в пределах одного семейства. Опять же, могут возникнуть проблемы при использовании вакуумных усилителей тормозов и нестандартных ГТЦ.
При установке нестандартного ресивера (типа «огнетушитель») придется переваривать крепление дроссельной заслонки, так как велика вероятность, что она упрется в шкив впускного распредвала. Решение может состоять в том, чтобы удлинить резинки. На фото видно, что дроссельный газовый сектор упирается.


После ремонта двигатель необходимо установить на автомобиль. Устанавливается на полусобранном двигателе, отсутствует. Для установки двигателя без подъемника нужно всего два человека, но лучше трое, задача двоих освободить двигатель, а третий направит его к валу. Чтобы не мучиться, пытаясь завести двигатель на вал редуктора, его нужно будет зафиксировать, коробку надо поднять домкратом.

В этом положении коробка будет зафиксирована, в результате двигателю будет легко попасть на вал коробки. Опускать двигатель нужно медленно, так как направить его на первичный вал не очень просто, только после того, как вал окажется в корзине, двигатель полностью опускают на коробку.

При установке нужно внимательно следить за тем, чтобы двигатель работал ровно на коробке, не должно быть перекосов, только тогда вал равномерно попадает в подшипник коленвала и диск сцепления.


Если все сделать правильно, то установка займет около 2-3 минут. Теперь постепенно опускаем домкрат, и следим за тем, чтобы опора двигателя легла на подушки. Прикручиваем коробку к двигателю, генератору, стартеру, цепляем трубу к помпе. Теперь осталось только установить головку блока.


Установка головки блока двигателя ВАЗ

Перед тем, как начать ставить головку, нужно рукой поднять цепь, и установить метку на шкиве, метка ставится перед длинной меткой на крышке это верхняя мертвая точка. Затем надеваем цепь на колодку, обязательно идеально очищаем верхнюю часть двигателя от прилипших кусков старой прокладки, не забываем про головку блока, ее тоже нужно почистить. Ставим прокладку головки блока, после этого сразу нужно поставить прокладку глушителя на коллектор, надеваем головку на блок, потом достаем глушитель с коллектором. Подтягиваем голову. По мере затягивания болтов головки пройдитесь по ним пару раз, поочередно немного проворачивая каждый из них, это необходимо сделать для того, чтобы максимально затянуть ее.

Болты должны быть смазаны маслом, болты со смазкой тянут намного лучше, чем болты без смазки, не закручивайте через силу, иначе можно сломаться.

Теперь можно поставить радиатор и приступить к подключению труб. После надеваем распредвал на головку и закручиваем. Не тяните через силу, так как нить может оборваться.


Распредвал нужно выбирать внимательно, лучше всего покупать заводской, заводской продается в коробке, но есть и подделки, они продаются без коробки, обычно она завернута в бумагу , а на заводской тоже должен быть ограничитель.


Если распредвал не плотно сидит в постели, значит он болтается и болтается, чтобы это выяснить, нужно будет постучать по постели.

Теперь берем проволоку в руки и делаем крючок, таким крючком вынимаем цепь, продеваем проволоку в цепь, делаем все аккуратно, так как цепь может попасть в блок двигателя.


Ослабляем натяжитель цепи, после использования крепления нужно надавить на колодку до упора, затем затянуть натяжитель, благодаря этому мы легко надеваем цепь со звездочкой на распредвал.



Берем звездочку распредвала, на нее надевается цепь, метка звездочка должна быть в самом верху. Ставим звездочку на распредвал, и проверяем положение метки цепи, при натяжении цепи метка должна совпадать с меткой на распредвале, с меткой на шкиве коленвала. После установки и проверки меток не забудьте плотно затянуть звездочку распределительного вала.

Если не затянуть звездочку и не запустить двигатель, направляющий штифт в отверстии звездочки сразу разлетится.

Бывают случаи, когда метки на шкиве и распредвале не совпадают, может оказаться, что одна метка сильно не уходит вперед или назад, лучше, чтобы метка не доходила до метки на распредвале маленький. После того, как метки выставлены, можно тянуть цепь.

Регулировка клапанов


Начинать регулировку нужно с четвертого цилиндра, метка на звездочке распредвала должна быть напротив метки распредвала, поэтому будем регулировать 8 и 6 клапан, затем проворачиваем коленвал на 180 градусов, затем можем отрегулировать 4 и 7 клапана, повернуть коленвал еще на 180 градусов 1 и 3 отрегулировать 5 и 4 давайте повернем еще на 180 градусов.

Можно купить щуп, предназначенный для регулировки клапанов, этот щуп нужно вставить между распредвалом и коромыслом, ослабить гайку на семнадцать, и ключом на 13 нужно сдвинуть коромысло так, чтобы оно слегка зажало коромысло щуп. Теперь слегка подтягиваем гайку на семнадцать, а ключом на 13 ослабляем коромысло до тех пор, пока щуп не будет двигаться не туго, но и не легко, и теперь гайку затягиваем на семнадцать, если щуп зажал, то регулировку нужно повторить. На мой взгляд, не нужно сразу хорошо регулировать клапана, дело в том, что при запуске двигателя он поработает пару минут, клапана четко сядут на свои места, и опять придется настроить их.


Установка зажигания

После завершения регулировки клапанов приступаем. Масло может вытекать из-под трамблера, чтобы этого не произошло, под трамблер нужно нанести герметик. Зажигание выставляем на четвертом цилиндре, шкив коленвала нужно довести до первой метки крышки, метка звездочки распредвала должна быть в самом верху, в четвертом цилиндре это такт сжатия, вставляем трамблер в двигатель так, чтобы бегунок смотрел на четвертый цилиндр в сторону выхода провода. Теперь крутим трамблер по часовой стрелке, как только контакт разомкнется трамблер можно подтягивать, все зажигание выставлено. Теперь осталось только подключить датчики, установить клапанную крышку, а также трос всасывания, газовые рычаги и залить антифриз.


Заливка масла и охлаждающей жидкости

Залить охлаждающую жидкость, не допуская образования воздушной пробки. Заправляем мотор маслом, не забываем сразу поменять масляный фильтр, перед установкой фильтра нужно погонять двигатель без него, пока масло не брызнет из места крепления фильтра. Если не соблюдать эту процедуру, то давления масла можно не ждать. Большое внимание следует уделить каналам подачи масла.

Отечественные автолюбители часто устанавливают на классику 16-клапанный двигатель. Это делается по нескольким причинам. Одним из них является стремление увеличить мощность автомобиля. Ведь все машины с 16 клапанами мощнее, и как минимум экономичнее своих «классических» собратьев.

Еще одна причина – желание сделать машину более комфортной. Ведь на ВАЗовской классике в большинстве случаев применялись цепные двигатели, которые достаточно шумные. Все эти причины становятся поводом для замены силового агрегата. Тем более, если правильно подобрать замену, проблем не возникает.

Что поставить?

Установка 16 клапанного двигателя на классический обычно начинается с подбора подходящего агрегата. Мотор с ВАЗ 2112 подойдет идеально. Имеет аналогичные крепления, после небольших доработок спокойно устанавливается коробка от классики. В результате модернизация обходится относительно недорого. Это лучший вариант. Лучше всего покупать уже бывший в употреблении мотор, это будет значительно дешевле.

Если вы покупаете двигатель у незнакомца, который может поручиться за его качество с гарантией. Затем вы должны потратить полный капитал двигателя.


Установка

Итак, вы купили мотор, выкинули старый блок. Осталось установить новый двигатель на место. Учтите, что он достаточно тяжелый, поэтому желательно иметь под рукой подъемник или что-то подобное. В крайнем случае подойдет штанга и пара здоровых парней. Итак приступим к установке:

  • Начать нужно с подготовки двигателя. Первым делом нужно снять маховик. Его корона должна быть вывернута изнутри. Это сделано для того, чтобы он свободно входил в сцепление с маховиком. Заодно нужно поменять подшипник первичного вала, вместо родного поставили от 2101. Последняя доработка касается поддона, он немного замят справа над балкой. В противном случае двигатель не запустится.
  • При этом установлена ​​корзина сцепления, используется обычная, устанавливаемая на классику;
  • Установить двигатель на подушки от Нивы, надеть на них несколько толстых шайб. В противном случае мотор будет расположен слишком низко;
  • Коробка идеально подходит для этого двигателя. Единственным недостатком является то, что его можно закрепить только 3 болтами. Верхний левый не сходится, некоторые придумывают специальные приспособления. Но это не обязательно должна быть коробка передач, которая отлично держится;
  • Установите стартер и завершите сборку трансмиссии;
  • Установка крестовины не сложная задача, но для ее правильного размещения потребуется некоторая работа. Подгонкой трубу сгибают так, чтобы она вышла как надо.
  • Потяните за трос акселератора. Он прикреплен к приводу дроссельной заслонки. Проще всего взять из инъекционной классики.

Самая легкая часть позади. Осталось установить навесное, подключить электрику и настроить машину.


Переделка электрики

Современный двигатель это не только механическая часть, но и много электроники. Поэтому просто поставить двигатель на классику, в которой 3 провода расположены крестом, не получится. Придется доделывать проводку.

Сначала нужно разместить все вложения. Никаких переделок здесь не требуется, а генератор и насос тут вполне подойдут. Потребуется только замена бензонасоса. Можно взять от инжекторной ВАЗ 2107.

Далее необходимо установить блок управления двигателем. Берется от обычной «двенашки». Все датчики установлены. Теперь их следует соединить. Для этого желательно внимательно изучить всю ту же ВАЗ 2107. Идеальным вариантом будет укладка проводов так, как они там расположены. Не забудьте добавить чек. Если у вас его нет на панели, придется менять торпеду на «семерку». Некоторые водители едут в другую сторону. При отсутствии специальной лампы просто ставят дополнительный светодиод и подключают к нему провод от компьютера. После окончательной сборки блок управления необходимо запрограммировать. И внести последние коррективы.

Желаемые улучшения . Двигатель от ВАЗ 2112 мощнее. Соответственно машина будет быстрее разгоняться и медленнее останавливаться. Чтобы не было проблем в дороге, желательно доработать. Для этого установите более мощный главный цилиндр, а также рабочие цилиндры. На этом тюнинг «Жигулей» можно считать завершенным.

Заключение . Тюнинг классики довольно распространен в нашей стране. В то же время многих людей, решивших модифицировать свои Жигули, интересует вопрос, насколько законна установка 16-клапанного двигателя на классику? По идее такое изменение дизайна должно быть зарегистрировано. Но с недавних пор мотор считается деталью, и в документах его номер даже не указывается. Поэтому можно смело ставить под капот классики. Это даже не повлияет на проверку.

Тюнинг двигателя ВАЗ 2104, фильтр нулевик на двигатель ВАЗ, чип тюнинг двигателя ВАЗ 2105. Установка новой системы питания и зажигания. Инжектор ваз 2104, ваз 2105, ваз 2107. Установка двигателя 2112 Доработка двигателя, тюнинг двигателя ваз 2107, ваз 2105, ваз 2104, лада классика

установка двигателя 2112 фото, тюнинг двигателя ваз 2107, ваз 2105, ваз 2104 своими руками

Итак, ставим двигатель 2112 на Жигули. Опустим этапы переделки печки, ветрозащиты или чего-то еще. Сейчас речь идет исключительно об установке самого мотора.

Крепление мотора 2112 такое же, как и у родного жигулевского мотора, за исключением того, что крепление правой подушки придется рассверливать до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому приходится вырезать моторный щит. Удобнее всего это делать газовым резаком. Болгарка довольно опасна из-за наличия усилителей и других двойных листов металла. Не забудьте учесть, что мотор будет передвигаться по опорам, поэтому нужно сделать запас на ширину окна.


Поддон придется немного переварить, ребро жесткости будет упираться в балку
Также нужно будет повозиться с коленвалом. Дело в том, что одной из опор первичного вала КПП 2101 является подшипник на конце коленчатого вала. Без него быстро сломается сцепление и коробка передач. В коленвале «переднеприводных» моторов этого нет. Придется установить. К счастью, подготовка коленчатых валов у всех ваз внешне одинаковая, поэтому подшипник коленвала 2101 ставится в коленвал 2110 или 2108 или любой другой без особого натяжения. Родная упорная бобышка вырезается полностью, а конец коленчатого вала растачивается так, чтобы подшипник в итоге выступал на такое же расстояние, как и родная бобышка.


Стартер . Стартер остается старый, только маховик ВАЗ 2107 придется модернизировать. Берем маховик, берем новый венец от маховика 2101 и несем к токарю. Все, что нам нужно сделать, это пережать заводную головку с другой стороны, чем на переднеприводных автомобилях.


КПП . Редуктор подходит без проблем, кроме верхнего левого уха, не совпадает на несколько сантиметров. Колокольчик можно переварить, пропустить через тарелку, а можно оставить так. Лично я оставил на 3 болта. Практика показывает, что все едет замечательно и в самых тяжелых условиях.
Сцепление. Сцепление ставится 2112, с выжимным подшипником 2110 через проставку — переходник. Рабочий цилиндр сцепления и вилка остались штатными. Чертеж адаптера прилагается в файле AutoCAD.

Система охлаждения на ваше усмотрение, в любом случае магистрали будут все самодельные и разные, в зависимости от используемого радиатора. Я использовал радиатор от BMW E30 325

Выхлопная система . Вот кого очень много. У меня есть самодельный выпускной коллектор для турбины, хотя он предназначен для сборки в зубиле. А вообще, родные жигулевские штаны придется переделывать, а еще лучше — делать выпуск с нуля.


Привод акселератора . Использовал педаль от ВАЗ 1118, с тросом газа 2110.

Внешний топливный насос.
На самом деле мотор ставится за один день с пивом. Проводка двигателя ВАЗ 2104 и другие проблемы не составляют проблем, если вы знакомы с инжектором.
Это окончательный макет двигателя.


Все описано вкратце, но это самое главное, и ничего особенного там нет. Кто возьмется за такую ​​работу, надеюсь, представит объем работы и придет во всеоружии и не повторит моих косяков и ошибок. Кстати маслозаливную горловину можно сдвинуть, а то неудобно. Могут быть нюансы при резке моторного щита, в зависимости от марки машины. Как оказалось на практике, ориентироваться по ребрам жесткости невозможно даже в пределах одного семейства. Возможны проблемы и при использовании нестандартного ГТЦ и вакуумного усилителя тормозов.

При установке нестандартного ресивера, в частности типа «огнетушитель», придется переваривать крепление дроссельной заслонки с вероятностью 99%, что она упрется в шкив впускного распредвала ВАЗ 2105. Как вариант — удлинить резинки. На фото видно, что дроссельный газовый сектор упирается.



Автоматический натяжитель цепи

Установка автоматического натяжителя цепи ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка двух карбюраторов

Установка двух карбюраторов ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Однорядная цепь ГРМ

Цепь ГРМ однорядная ВАЗ 21214 двигателя ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Доработка указателя уровня топлива

Доработка указателя уровня топлива на инжекторных двигателях ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка форсунки

Инжекторная система питания ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Бесконтактная система зажигания

Установка бесконтактной системы зажигания ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Доработка ГБЦ

Доработка ГБЦ ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка фильтра нулевого сопротивления

Почему генератор выдает низкое напряжение на ваз 2107.

Бензогенератор не выдает напряжение

Преобразование энергии, вырабатываемой силовым агрегатом автомобиля, в электрическую, которая используется для питания систем и оборудования ВАЗ 2114, потребляющих электроэнергию.

Из этой статьи вы узнаете, какая у него конструкция, по какому принципу работает и какое напряжение должен выдавать генератор ВАЗ 2114. А также виды неисправностей генератора и способы их устранения.

Генераторная установка

Конструктивные особенности и принцип работы устройства

Преобразование энергии одного вида в другой осуществляется по принципу магнитного поля. Конструкция агрегата состоит из двух основных рабочих элементов – ротора и статора.

Статор — это полое кольцо, состоящее из отдельных стальных частей, каждая из которых изолирована от обмотки. Внутри пазов статора находится обмотка из достаточно толстого медного провода. Статор является неподвижным элементом конструкции генератора.

Ротор — подвижный элемент конструкции. Он имеет монолитный стальной сердечник, по краям которого установлены стальные наконечники, собранные из тонколистового металла. На наконечники, к которым подключено внешнее питание.

Ротор и статор спрятаны в металлический корпус, в котором так же размещены подшипники, они вращают ротор, регулятор напряжения, крыльчатку и шкив. Шкив является приводом устройства, он выполнен в виде паза, на котором фиксируется ремень. С помощью ремня механическая энергия, вырабатываемая четырнадцатым двигателем, передается на генератор.

Корпус прибора сборный, состоит из передней и задней частей, которые соединяются друг с другом с помощью болтов. Также статор неподвижно закреплен болтами на внутренней поверхности корпуса. Электрогенератор имеет два подшипника — передний и задний: задний подшипник расположен на валу ротора, передний — запрессован в корпус устройства. Отдельная замена переднего подшипника, в случае его поломки, невозможна, придется менять соответствующую часть корпуса целиком.


Устройство

Нюансы работы генератора ВАЗ 2114

Генератор является достаточно долговечным устройством, которое при соблюдении всех правил его использования может прослужить не один год без поломок.

Рассмотрим основные особенности работы генератора ВАЗ 2114:

  1. Внимательно следите за тем, чтобы генератор никогда не работал при отключенной аккумуляторной батарее. При работе устройства без аккумуляторной батареи в бортовой электросети четырнадцатого будут постоянные скачки напряжения, что может вызвать выход из строя электропотребляющих устройств и систем, а также перегрев самого генератора;
  2. При сварке кузова автомобиля необходимо отсоединить идущие к аккумулятору и генератору;
  3. Следите за правильным подключением устройства минус аккумулятора должен идти на массу, а плюс — на клемму генератора. Даже кратковременная работа блока при неправильном подключении грозит поломкой техники, так как диоды пробьются сразу из-за скачка напряжения;
  4. Проверку генератора ВАЗ 2114 следует проводить в полном соответствии с методикой, приведенной в статье: не заниматься самодеятельностью — никогда не пытаться проверить «искру» генератора, так как это чревато выходом из строя диода.

Проверка производительности генератора

Проверку генератора ВАЗ 2114 следует проводить раз в пол года, даже если само устройство работает в штатном режиме.

В случае поломки узла под удар попадают все системы, потребляющие электроэнергию: если генератор выдаст заряд недостаточной мощности, аккумулятор просто разрядится и машина встанет, однако если выдаст избыточное напряжение , могут возникнуть серьезные проблемы с проводкой и электрооборудованием четырнадцатого.

Первые новости о неисправности, при обнаружении которой необходимо проверить генератор на ВАЗ 2114:

  • Лампа аккумуляторной батареи на панели приборов светится слишком ярко даже при запуске двигателя, это свидетельствует о перезарядке аккумуляторной батареи;
  • Лампа аккумулятора после срабатывания зажигания, не включаются поворотники, дворники и подобные устройства — аккумулятор не заряжается, так как не работает генератор;
  • Шумный генератор

Шум указывает на износ подшипников. Как правило, чаще всего изнашивается передняя. С такой проблемой ездить нельзя, так как может заклинить подшипник, что приведет к повреждению ротора и статора, после чего все устройство станет неремонтопригодным

Теперь разберемся, генератор. Для этого нам понадобится мультиметр, приобрести его можно в любом автомагазине за 400-600 рублей. Проверка выполняется по следующему алгоритму (методику можно использовать на ВАЗ 2113 и на ВАЗ 2115):

  1. Включите зажигание. Убедитесь, что все индикаторы приборной панели горят;
  2. Начинаем четырнадцатый. Лампа аккумулятора на приборной панели, если прибор исправен, должна погаснуть;
  3. Прогреваем мотор до °С). Теперь нужно создать максимальную нагрузку на электросеть автомобиля, для этого нужно включить все приборы, потребляющие электроэнергию – радио, дальний свет, прикуриватель, обогрев стекол;
  4. Ставим мультиметр в режим вольтметра. Здесь нужен помощник, который сядет на место водителя и будет поддерживать обороты двигателя на уровне 3200-3500 об/мин;
  5. Подсоедините щупы мультиметра. Во время наибольшей нагрузки на электросистему генератор должен выдавать напряжение не менее тринадцати вольт. Если мультиметр показывает показатель меньше требуемого, значит, из-за неисправности генератор на ВАЗ 2114 выдает низкое напряжение;
  6. Далее отключите все потребители энергии и проверьте электроприбор на минимальной нагрузке. Делаем так же — проводим замеры при работе двигателя на 3200-3500 об/мин. Теперь мультиметр должен показывать не менее 14,7 вольт.


Проверка мультиметром

Зная, сколько вольт должен выдавать генератор на ВАЗ 2114, после обнаружения несоответствий необходимо приступить к устранению неполадок и при необходимости заменить устройство.

Возможные неисправности

Если в режиме максимальной нагрузки генератор выдает 12 Вольт на ВАЗ 2114 (очень низкий показатель, свидетельствующий о поломке агрегата), необходимо искать причины его неисправности. Это может быть:

  • Ослабление натяжения ремня
  • Неисправная цепь генератора — окислилась масса или перетерлась проводка;
  • Неисправен регулятор напряжения;
  • Изношенные или поврежденные щетки;
  • Износ подшипника

Чтобы поднять ВАЗ 2114, необходимо выявить точную причину, по которой устройство работает некорректно.

Для начала проверьте натяжение ремня — при умеренно сильном нажатии пальцем ремень не должен продавливаться более чем на один сантиметр. Целостность внешней проводки и окисление массы проверяют визуальным осмотром.

Далее проверяем регулятор напряжения, это делается мультиметром. Подключаем устройство к выходам генератора. Когда четырнадцатый завелся, тестер должен показать напряжение 14-14,2 Вольта. Теперь помощнику нужно нажать на педаль акселератора, если при наборе оборотов напряжение изменилось более чем на 0,5 Вольта, то регулятор работает некорректно.

Теперь нужно проверить диоды. Переводим тестер в режим прозвонки и поочередно замыкаем щупы мультиметра на каждом из диодов. Тестер должен издавать звуковой сигнал только при проверке в одном из направлений, если тестер пищит в каждом направлении — диод пробит.

Неисправность определяется по контрольной лампе заряда и подаче напряжения в бортовую сеть.

После поворота ключа зажигания и его включения загорается контрольная лампа заряда на панели приборов. Это свидетельствует об исправности цепи начального возбуждения генератора.

После запуска двигателя и начала работы генератора подается плюс на выход генератора, к которому подключается провод от сигнальной лампы и лампа гаснет. При наличии активного сопротивления в цепи от аккумулятора до панели приборов, в результате чего снижается напряжение на силовых клеммах панели, лампа заряда начинает гореть в пол из-за разности потенциалов на клеммах лампы . Это связано с прохождением тока от генератора через лампу. Неисправность генератора в этом случае не влияет на заряд аккумулятора или может вообще отсутствовать.

Проверка генератора.

Для проверки необходимо проверить напряжение на клеммах генератора при частоте вращения двигателя около 2000 об/мин и включенном дальнем свете фар. При нормальной работе генератор должен выдавать напряжение на аккумуляторе в пределах 13,5 — 14,5 В. Проверяется напряжение на клеммах аккумулятора при включенных фарах, при этом следует учитывать, что генератор выдает номинальное напряжение при средней скорости около 2000 — 2500 об/мин мин

Определение генератора неисправностей и поиск причин.

К основным Неисправности генератора  отсутствие заряда аккумуляторной батареи автомобиля, повышенное или пониженное выходное напряжение, а также разрушение подшипников. Выше 14,5 В регулятор напряжения работает некорректно или нарушен контакт в его соединениях. При установке регулятора вне генератора возможно нарушение контактов в цепи возбуждения (типичная неисправность для газелей с двигателем 402).

Низкое напряжение на генераторе.

При устранении неисправности, когда напряжения хватает без нагрузки, а при включении фар оно падает ниже нормы, необходимо обратить внимание на натяжение приводного ремня, а также его положение в шкиве генератора, с клиновой ремень.

Натяжение ремня определяется нажатием на ремень с усилием примерно 8 кг., при этом прогиб должен быть 8 — 10 мм. При малой натяжке ремень проскальзывает, а при чрезмерной натяжке большая нагрузка на подшипники, что может привести к их порче. Необходимо обратить внимание на состояние шкива генератора с поликлиновым ремнем, если низ шкива блестит, то ремень или шкив полностью изношены и требуют замены. Слабое натяжение или износ ремня можно определить по резкому нажатию на педаль газа, при этом напряжение резко падает, и может восстанавливаться при дальнейшей работе. Также необходимо проверить состояние контакта на клемме 30.

Если ремень привода и контакт в клеммах в норме, то неисправен генератор. Чаще всего при этой неисправности генератор выходит из строя диод выпрямительного моста. Также возможен обрыв или разрыв контакта в соединении обмотки статора и диодного выпрямителя.

Генератор не вырабатывает ток.

Отсутствие напряжения, вырабатываемого генератором, то есть когда напряжение на выводе 30 равно напряжению аккумулятора, возможно при выходе из строя регулятора напряжения, обрыве, пробое диодного выпрямителя, отсутствии напряжения включения, заклинивание подшипников ротора, износ контактных колец, короткое замыкание в А перед снятием и разборкой генератора необходимо проверить наличие напряжения и состояние цепи контрольной лампы. Это актуально для автомобилей, где начальное возбуждение исходит от контрольной лампы на приборной панели. В некоторых случаях неисправность генератора может быть связана с перегоревшей контрольной лампочкой на панели приборов.

«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL+ENTER»

admin 04.12.2011

Эта статья будет вам полезна. Ниже приведены частые поломки и способы их решения.

Одной из причин, почему генератор не выдает напряжение, может быть отключенный автоматический выключатель или банально перегоревший провод в розетке. Эти проблемы можно отнести к самым безобидным.

Для проверки напряжения вам понадобится тестер для измерения напряжения и частоты.

1. Убедитесь, что автоматический выключатель, расположенный на панели генератора, включен, в некоторых моделях он закрыт водонепроницаемой защитой.

2. Откручиваем панель приборов от генератора (4 винта по краям), снимаем защиту и визуально смотрим силовые провода которые идут к розеткам. Визуально оцените их состояние. Если вы видите, что они черные или отключены и т. д., верните их в заводское состояние.

3. Можно использовать другой метод диагностики, сняв заднюю крышку на генераторе. Среди всех проводов вы увидите клеммную колодку, из которой провода выходят и входят в щит управления (визуально они толще остальных), там нужно проверить напряжение тестером (однофазным или трехфазным, в зависимости от модели генератора). Если на клеммнике генератора есть напряжение, то проблема не в генераторе, а в щите управления.

В бензо- и дизель-генераторах бывает несколько типов генераторов возбуждения. Рассмотрим систему возбуждения якоря с помощью модуля АВР (черный ящик в виде полумесяца или прямоугольник).

Как определить неисправность регулятора напряжения бензогенератора?

Для проверки работоспособности AVR:

Перед проверкой проведите визуальный осмотр если статор или якорь почернели, вздулись и т.д. значит сгорел. В этом случае требуется перемотка.

4. Чтобы не сгорела новая АВР, необходимо смоделировать ее работу на генераторе, для этого необходимо запустить генератор

и подать на якорь (щетки) постоянное напряжение 20-30в в зависимости от генератора, нужно убедиться что напряжение в розетках 220-230в.

При появлении напряжения дайте генератору поработать 5 минут, если дым не идет, значит АРН вышел из строя. Полностью отключите AVR перед моделированием.

Принцип работы АВР заключается в измерении переменного напряжения на статоре и выдаче постоянного напряжения на якорь.

5.После замены АВР у Вас не было напряжения, значит проблема в замыкании доп обмотки с силовой на статоре. В этом случае статор необходимо перемотать.

Если у Вас остались вопросы, звоните: 063 202-90-70 097 023-42-42

Самые популярные проблемы, связанные с напряжением. Не выдает напряжение или плохое напряжение, перенапряжение, пониженное напряжение:

1. Бензогенератор не выдает напряжение, причины

бензогенератор не выдает напряжение

бензиновый генератор не выдает напряжение

газогенератор нет выходного напряжения

бензогенератор не выдает нужное напряжение

автоматические регуляторы напряжения

дизель генератор не выдает напряжение

бензогенератор не выдает напряжение причины видео

дизель генератор не выдает напряжение

бензогенератор работает, но не выдает напряжение

почему бензогенератор не выдает напряжение

не выдает напряжение бензиновый генератор уд 25

ремонт бензогенератора своими руками нет напряжения

бензиновый генератор без напряжения

ремонт регулятор напряжения генератор кипор

бензиновый генератор не дает напряжения

бензогенератор перестал выдавать напряжение

силовая установка не выдает напряжение

ремонт регулятора напряжения бензогенератора

Ответ : читайте текст выше если не нашли ответ напишите в комментариях модель вашего генератора и поломку

2. генератор вырабатывает низкое напряжение

газогенератор выдает низкое напряжение

почему бензогенератор выдает низкое напряжение

газогенератор выдает низкое напряжение

Ответ : смотреть на обороты двигателя, а так же на частоту напряжения, частота должна быть в диапазоне должна быть 50-53Гц, если частота не сильно завышена, то можно регулировать регулировочным винтом на АВР.

3.бензогенератор вырабатывает высокое напряжение

газогенератор генерирует перенапряжение

почему бензогенератор выдает высокое напряжение

Выдает много напряжения

газогенератор вырабатывает повышенное напряжение

газогенератор вырабатывает повышенное напряжение

газогенератор выдает высокое напряжение 306 в

Ответ : разогнанный двигатель, посмотрите частоту напряжения, она должна быть 50-53Гц, АРН вышел из строя, дополнительная обмотка замкнута по питанию, если завысить можно немного подкрутить регулировочный винт на

4.

Рубрики

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
