Этапы

1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
2. Затем необходимо слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.

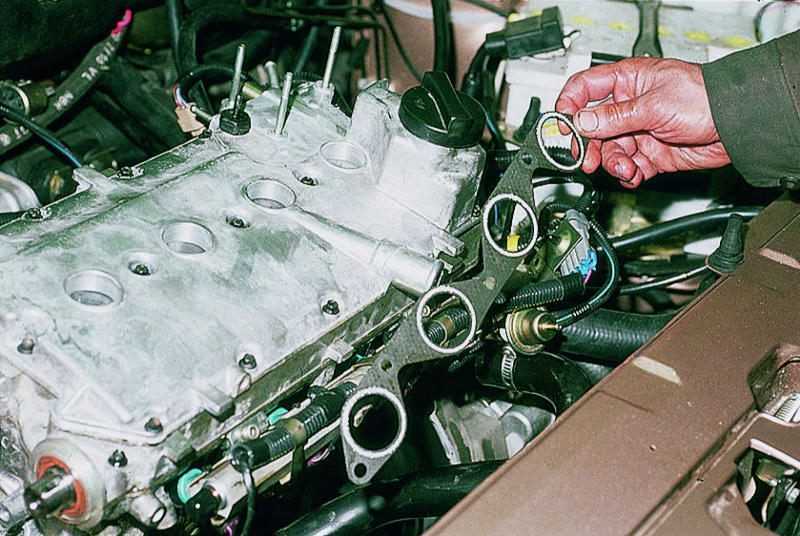

4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
5. Далее снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.

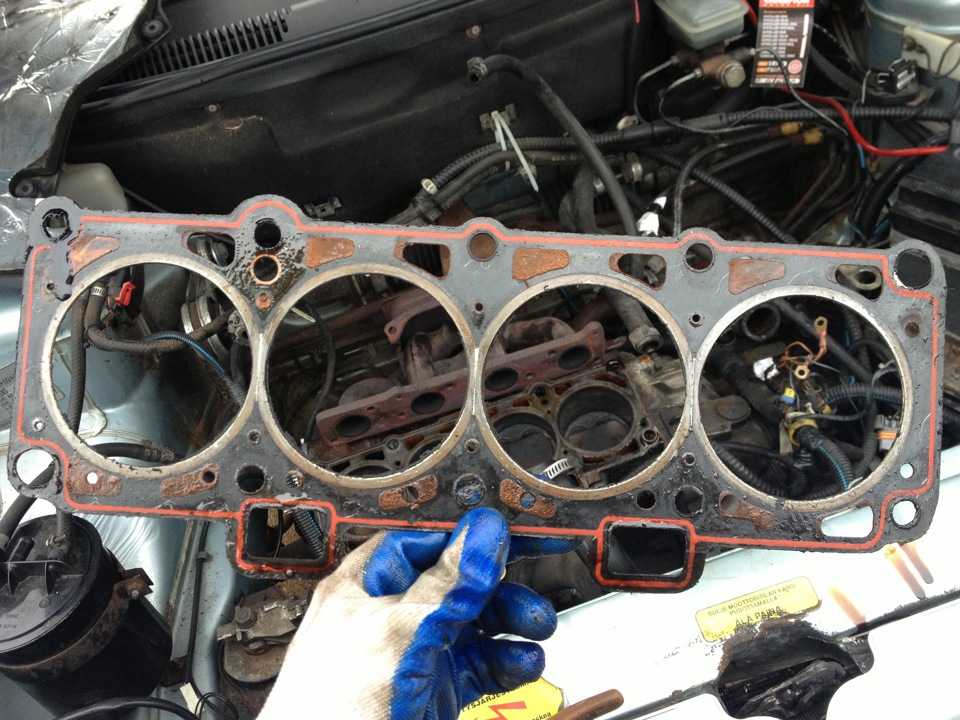

14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.

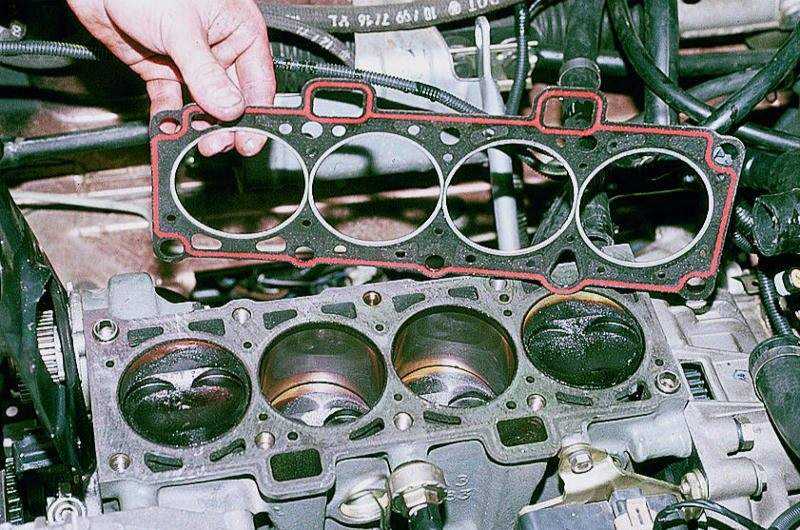

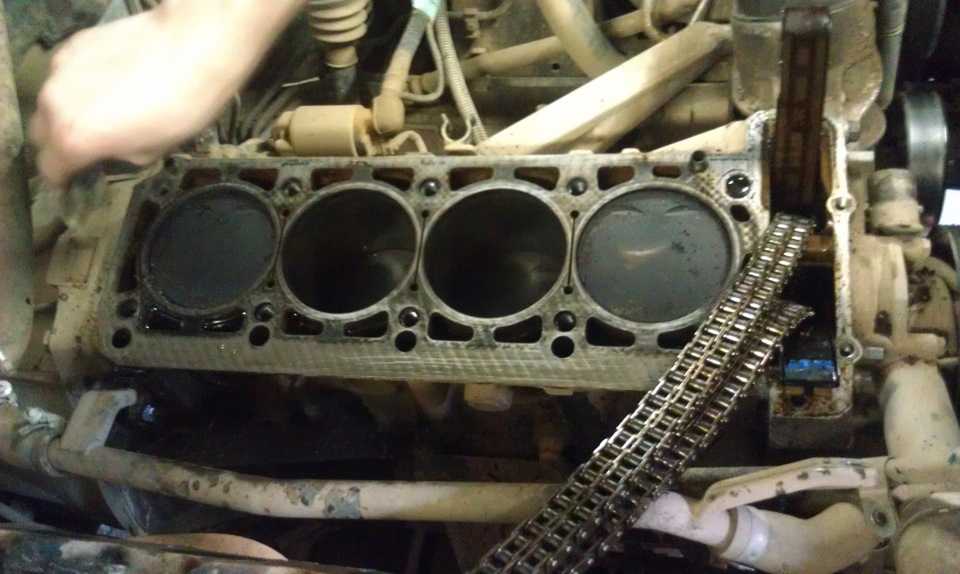

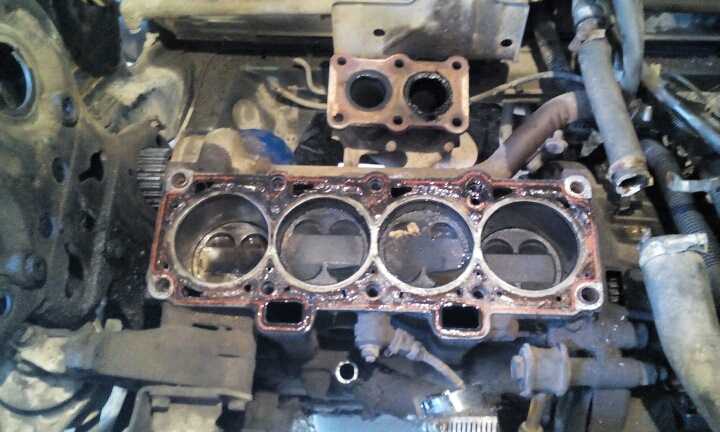

15. Вместе с ГБЦ снимается старая прокладка.

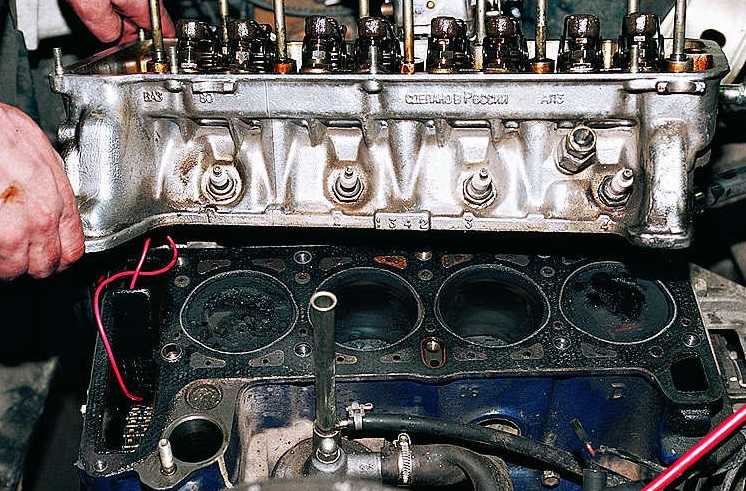

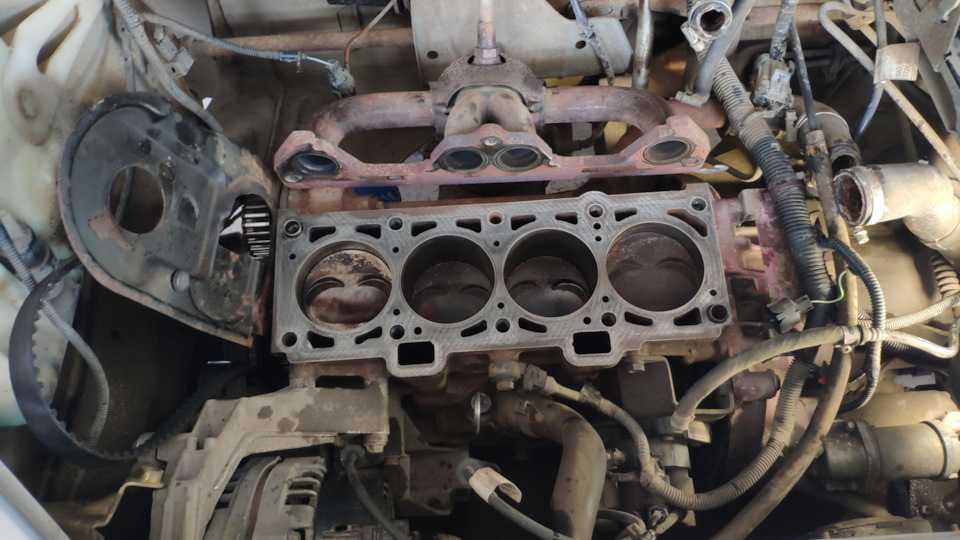

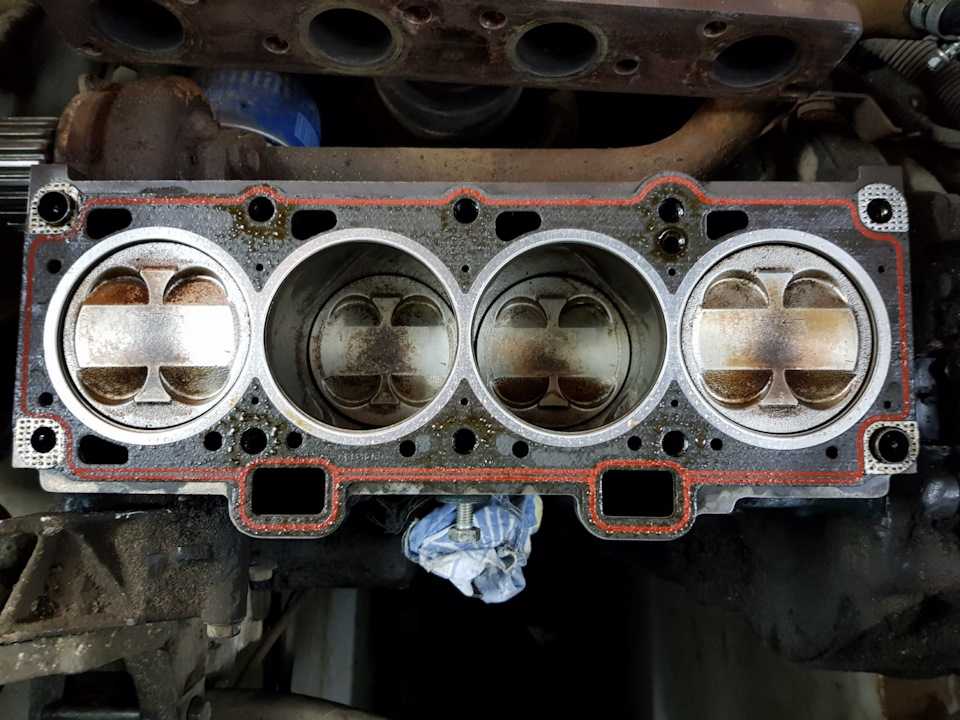

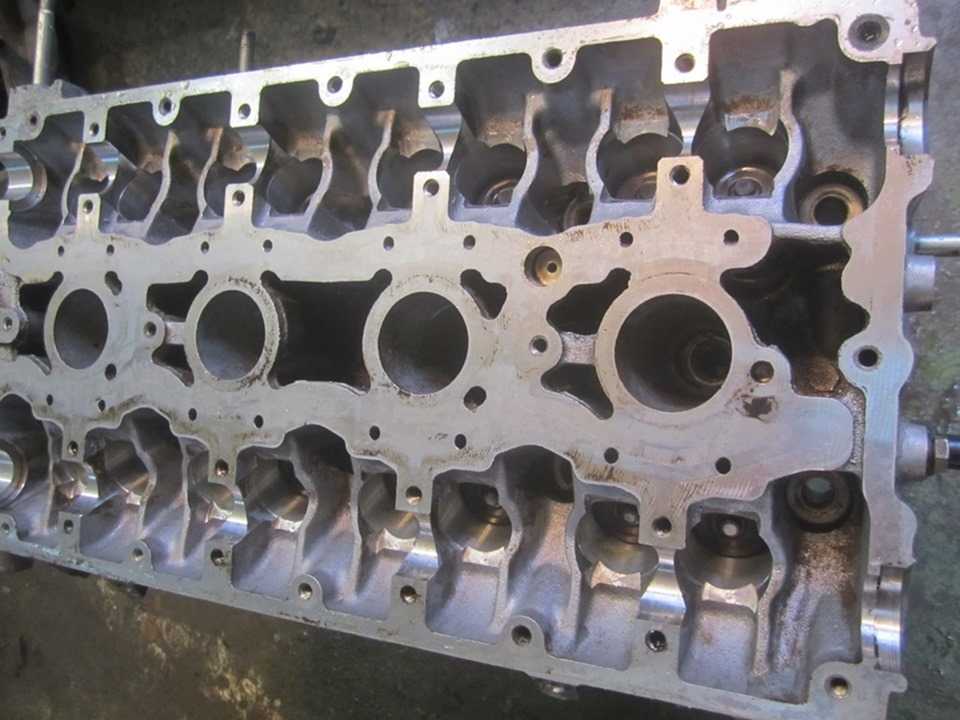

    Демонтируем ГБЦ вместе с прокладкой

16. Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
17. Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.

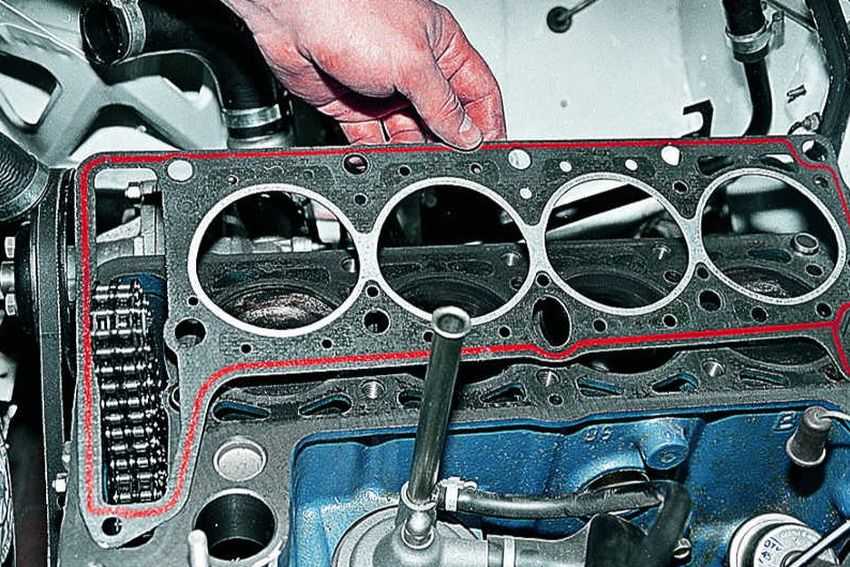

18. Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.

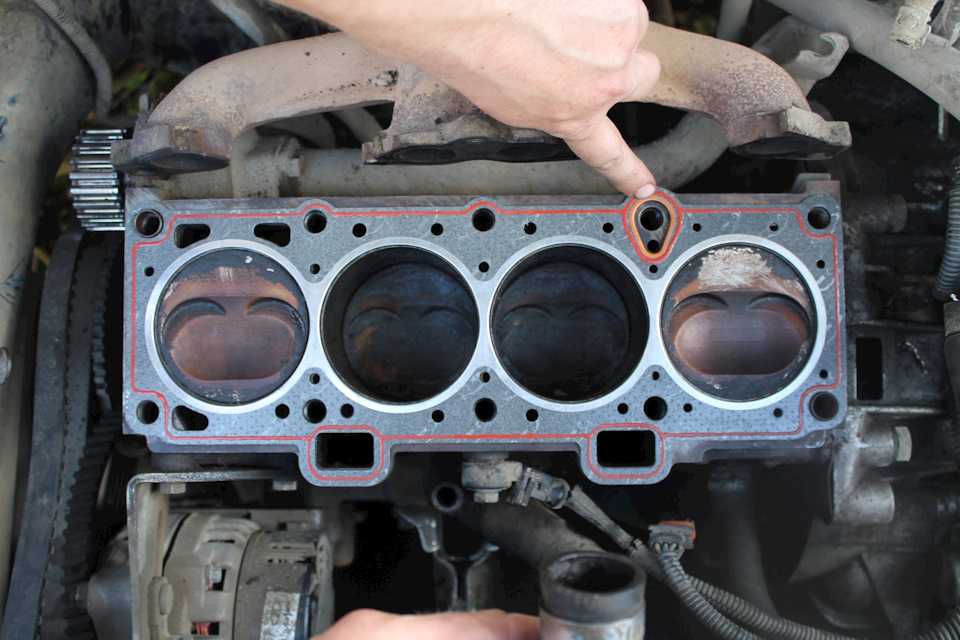

    Отверстие с медной оконтовкой

19. Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.

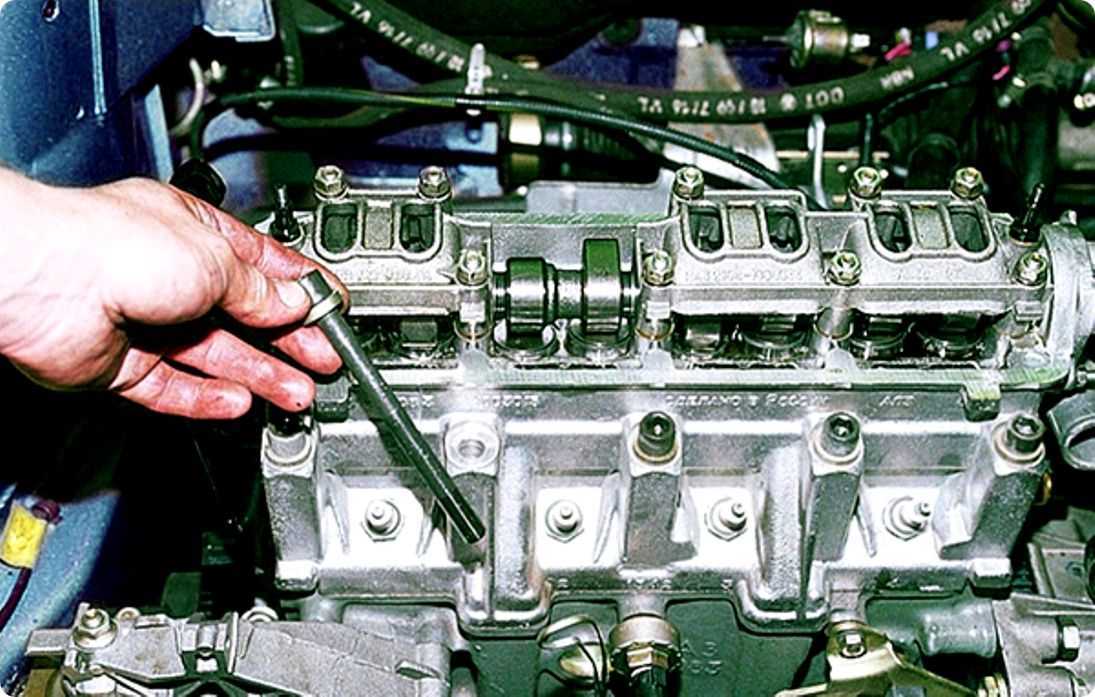

20. Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.

    Схема закручивания крепежных болтов

21. Сборка осуществляется в обратной последовательности.
22. После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки.

 Загрузка …

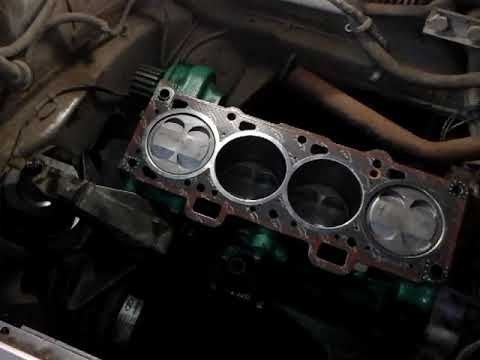

Видео «Проверка прокладки ГБЦ на ВАЗ 2112»

В этом видео рассказывается, как проверить необходимость замены прокладки головки блока цилиндров.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

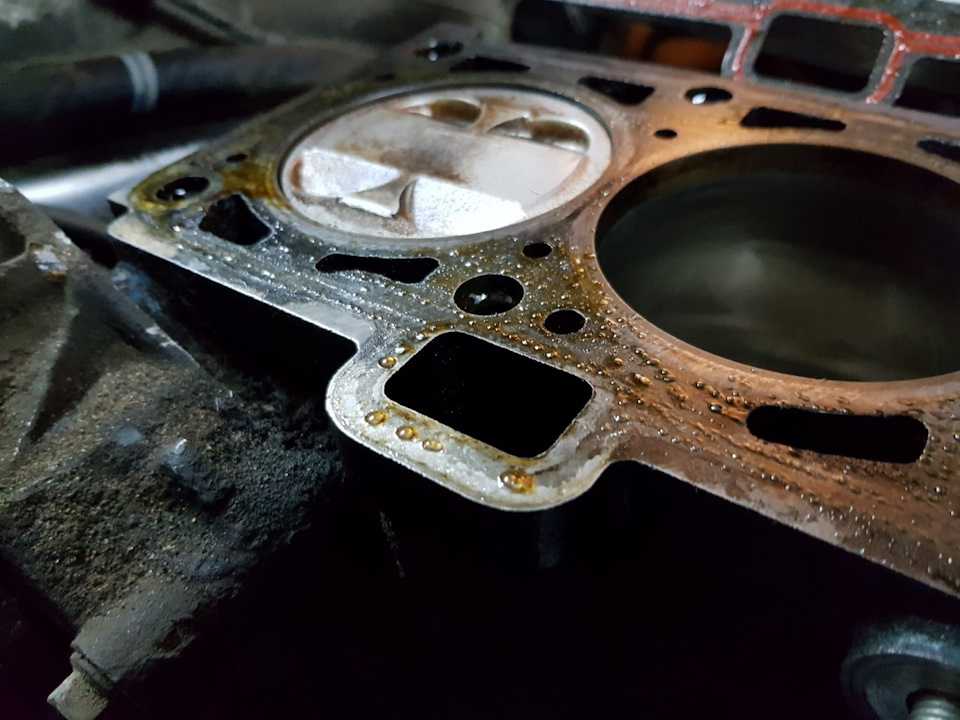

Толщина прокладки гбц 2112

Я сторонник атмосферных двигателей, максимально форсированных, но атмосферных) Чтобы не ухудшать характеристики долговечности ДВС, но так же получить максимальную мощность …

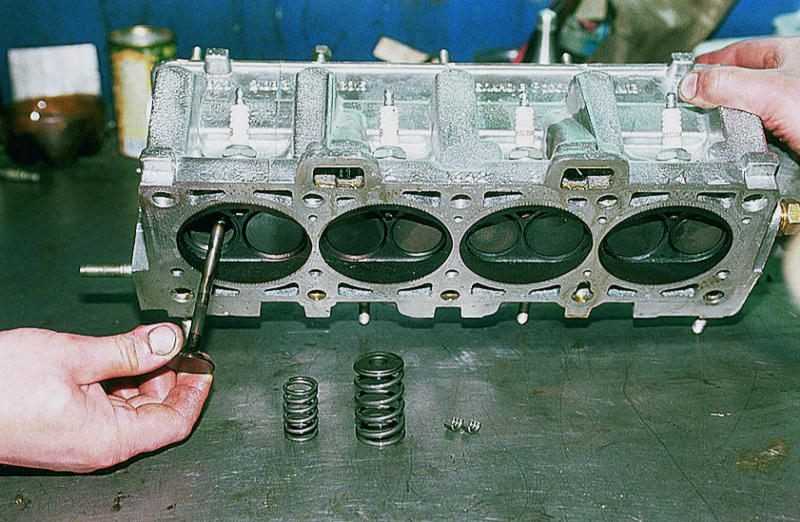

1. Для этого была произведена расточка каналов впуск и выпуск в ГБЦ, сёдлам клапанов тоже досталось в этом смысле. (напишу ещё об этом)
2. Облегчил клапана. (об этом тоже в скором времени)
3. Сварил полностью с нуля максимально прямоточную систему с диаметром трубы 60 мм., начиная с паука.
4. Были переделаны высоковольтные провода, получили нулевого сопротивления.
5. Были модернизированы поршневые кольца, то есть сделаны цельные кольца, от которых потеря компрессии сводится к нулю.
6. Были поставлены масло — фильтры картерных газов, чтобы не загрязняли каналы впуска, тем самым не сужая их от нароста копоти и не ухудшая проходимости воздуха во впуске.
7. Были сделаны отверстия в поршнях для лучшей смазки поршней и чёткая до грамма развесовка поршней, пальцев и шатунов.
8. И даже можно упомянуть об этом =) Что тоже продлевает жизнь ДВС. ))))

После таких доработок уже вроде бы летим … но чего-то не хватает, мне это «чего-то» покоя пол года не давало, а это «прокладка» Always Ultra, после которой степень сжатия повышается на ура=) Тем более, что я эту степень сжатия чуть не посеял, когда менял поршня, которые клапана не гнут, потому что имеют более глубокие циковки под клапана, но компенсировал я её вот такими кольцами, так что мощность не ушла, но и не прибавилась особо … Компрессия так и осталась, как и до замены поршней 13.9 — 14, ну грубо говоря 14=)

И мне как назло частенько начали попадаться статьи, кто это уже сделал, то есть поменял эту злосчастную «прокладку» на 21126, короче плюнул, хоть и откладывал до весны, кто же зимой такими ремонтами занимается, и поменял %)

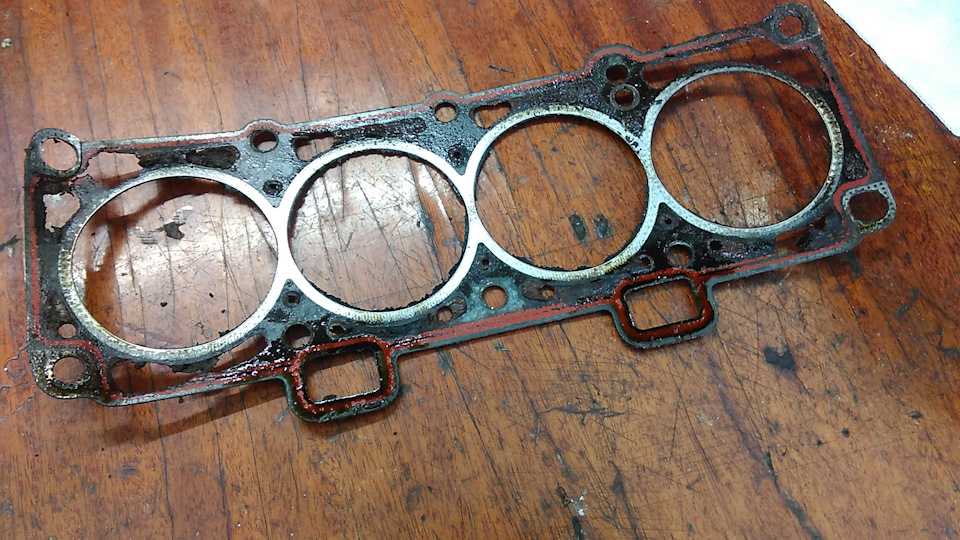

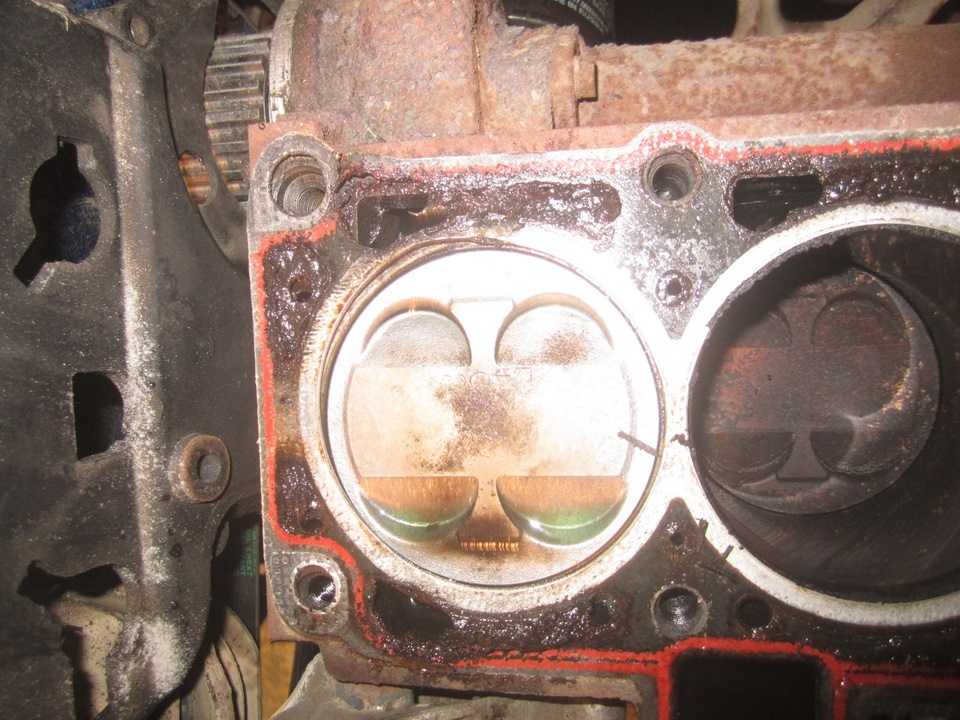

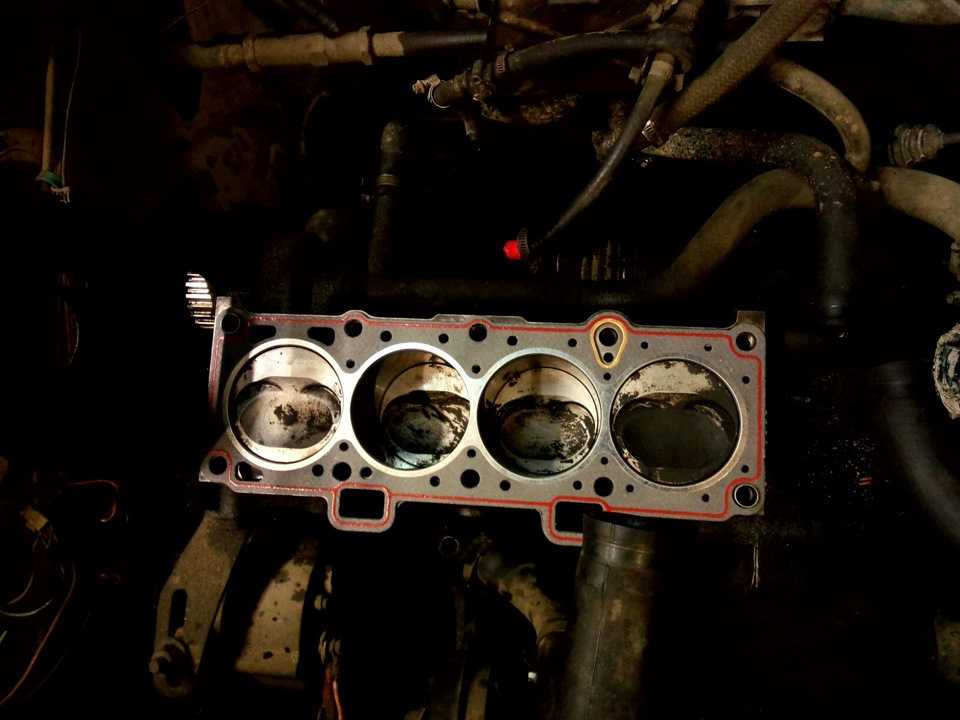

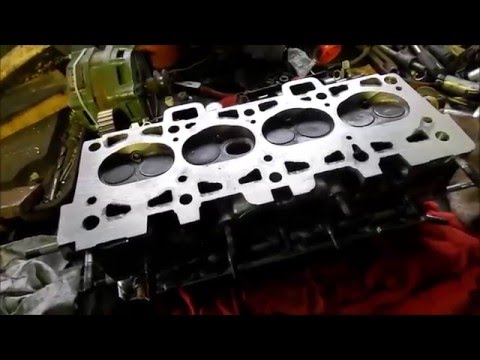

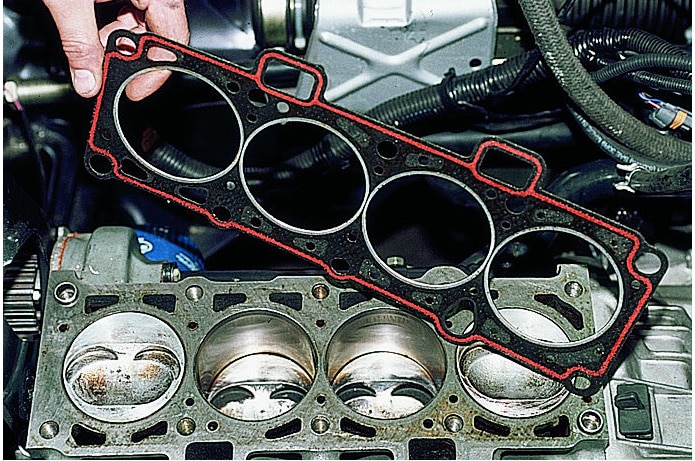

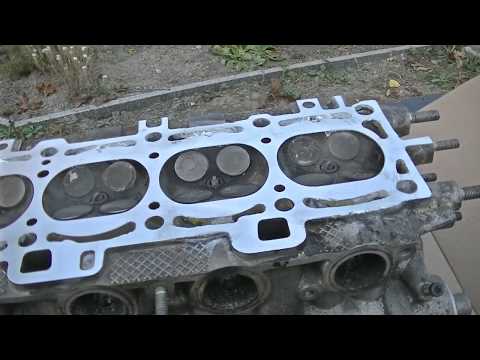

Вот так наши прокладки выглядят в реале, меня ещё просил тут один товарищ такое фото снять для сравнения с нашей родной прокладкой, кстати я его заразил той же болезнью о замене этой злосчастной …))))

Но для того чтобы поставить прокладку 21126, надо было тщательно притереть плоскости ГБЦ и блока цилиндров, это было проделано тут.

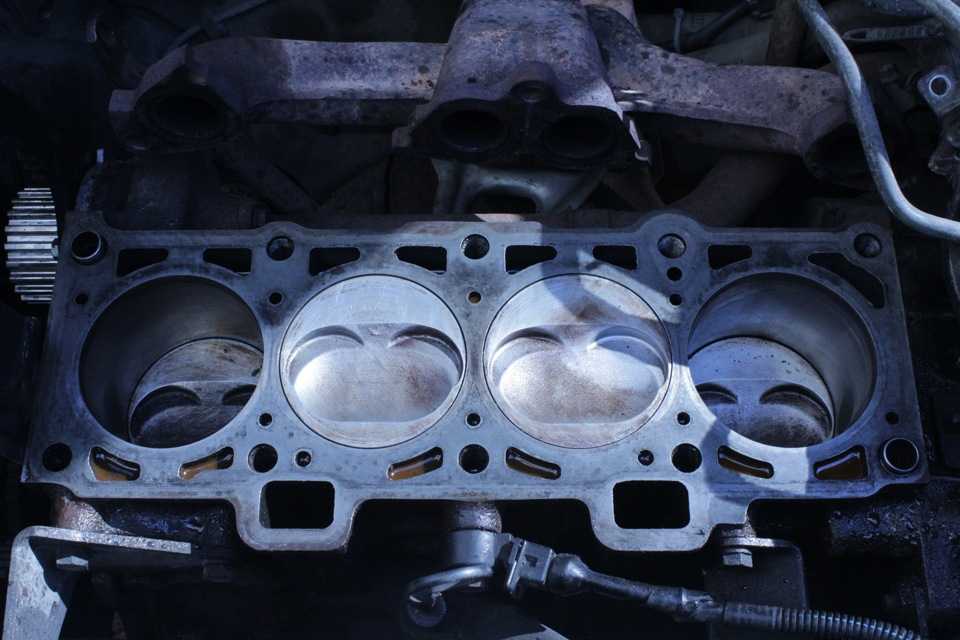

Кстати о толщине прокладок поведую, в этом как раз и кроется СМЫСЛ повышения степени сжатия …

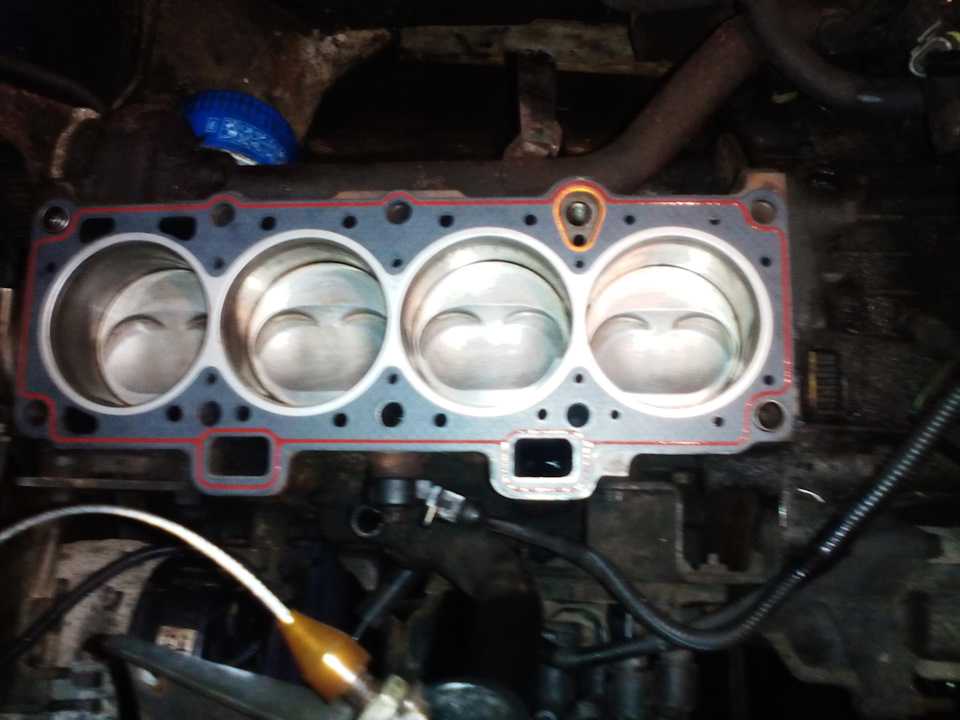

Ну что я вам могу сказать други мои после установки прокладки 21126 …

Компрессия когда я замерял, показала 15.6 =) Даже в одном цилиндре было 15.9 =)
То есть компрессия подлетела на 1.5 — 2.0 очка после замены прокладки на 21126=)

Так вот эта компрессия даром не прошла, со всеми доработками ДВС, она так сказать приумножила полезное действие всех множителей и двигатель просто полетел, в том смысле что не сломался или клинанул.

А вот сейчас будет самое интересное!

Всех интересует вопрос, гнёт ли клапана при установке прокладки 21126 от приоры?!

Об этом не одна «умник» не написала в интернете, вот ведь не хорошие люди))))

Я не раз замерял насколько выходят клапана из ГБЦ, а это 5.50 мм.
Замерял и насколько глубокие циковки в поршнях, а это 5.50 мм.
То есть прокладка даёт нам тот необходимый зазор, чтобы они не поздоровались при обрыве ремня ГРМ=)

Но на деле, когда я прикрутил ГБЦ положенной степенью затяжки и подняв поршня в ВМТ (верхняя мёртвая точка), провернув один из распредвалов, он упёрся на самом краю прохождения полного открытия клапанов, что значит, клапана упёрлись в поршень при ВМТ, что так же значит, если порвёт ремень ГРМ, они всё таки загнутся эти гвоздики проклятые ))))

Но никто об этом в интернете не написал, а ведь меняли эти прокладки миллион людей, наверное поэтому и не ответили, что за их обман, то что не гнутся клапана при смене прокладки, их просто заказало пол страны)))))

Здесь я всё Вам рассказал по чесноку, и придётся решать Вам, менять прокладку, или нет, выбирать между мощностью ДВС, либо чтобы где-нибудь не оборвало за 500 км. от дома ремень ГРМ, и вам не пришлось заказывать дорогостоящий локомотив под названием эвакуатор, чтобы добраться до House, по Русски ДОМОЙ … Только не вспоминайте при этом по английски бОга, так как ему не понравится как звучит его иМя в английском переводе … Тот кто знает английский поймёт меня, а бОгу это точно не понравится, если его назовёте Гадом)))))

Ну вы так сильно не пугайтесь, если вы смотрите за автомобилем как за своим педикюром, смотрите своевременно за состоянием ремня ГРМ, помпой и роликами, тогда вам не грозит поговорка — На бОга надейся, а сам не плошай!=)

В следующих статьях я вам расскажу как надо смазывать помпу с роликами ГРМ, да вы не ослышались, именно Смазывать помпу и ролики! Ведь система — государство с продавцы в купе, отключили нам и эту функцию, чтобы наши запчасти жили как можно меньше, и постоянно мы с вами тратили море денег за то, что ещё ходило бы и ходило! …

Всем доброго размышления на досуге=)

Забыл добавить ещё про один плюс от замены прокладки на 21126, это МОЩНОСТЬ и меньший РАСХОД топлива, КПД ДВС повышается в разы, топливная смесь от большей степени сжатия сгорает более эффективно и тем самым отдаёт больший КПД =)
Глядя на всё это начинаешь забывать с улыбкой про то, что мы опять пришли с прокладкой 21126 к загибанию клапанов, но если смотреть за помпой, а лучше раз в год её смазывать, так же и с роликами такую процедуру проводить, смотреть за состоянием ремня ГРМ, то ничего не случится =) Ремень кстати рекомендую нашим 16 клап. движкам Балакова, а помпу Hepu, и будет Вам счастье=)

Прокладка ГБЦ ВАЗ 2112

Прокладка головки блока цилиндров для двигателя ВАЗ 2112, 21124.

Технические характеристики:

Габариты в упаковке (ДхШхВ), мм

Пильнуть под болты 12 на дв 2111 1,5 что то получится

12купе турбо,прокладку второй раз выдуло ,в чем причина не пойму ,ездил месяц после ремонта все хорошо было на гонках стартовал тасол через расширитель выкинуло и опять выдало(((

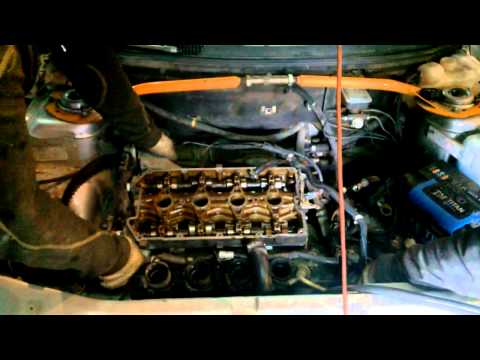

Ремонт ваз 21124 16 клапанов своими руками

Как поменять прокладку головки блока цилиндров ВАЗ 2112 самому?

Содержание:

Когда наблюдается течь в месте, где соединяется блок цилиндров с ГБЦ, нередко ее предпосылкой является прогоревшая прокладка. Форд центр «пилот» клапан imrc от mazda замена клапанов imrc на клапана от ваз (клапана imrc). В таком случае нужна подмена прокладки ГБЦ ВАЗ 2112 16 клапанов. которую можно поменять своими руками. В статье есть подробная аннотация, как это сделать, также прилагается соответственное видео.

Когда пора менять?

Прокладка служит для уплотнения соединения головки с блоком цилиндров. Существует несколько ее видов:

• Асбестовые. Замена прокладки гбц. Снятие установка гбц. Ваз 2112 1.5. Главное преимущество: малая усадка и хорошая восстанавливаемость.
• Железные. Это одни самых надежных и высококачественных расходных материалов.

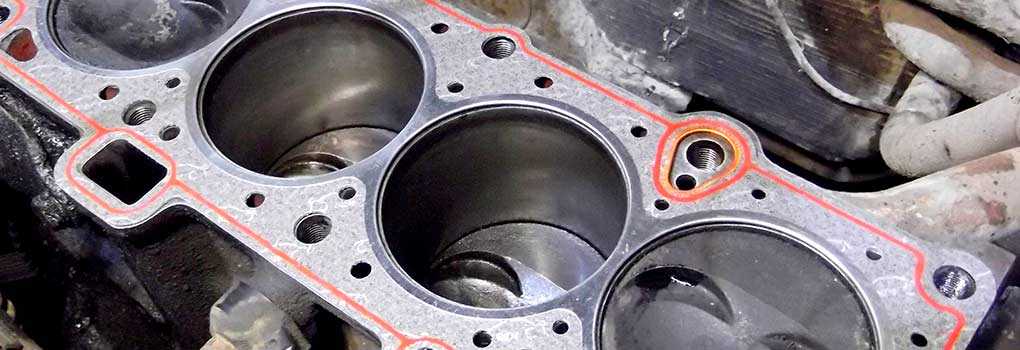

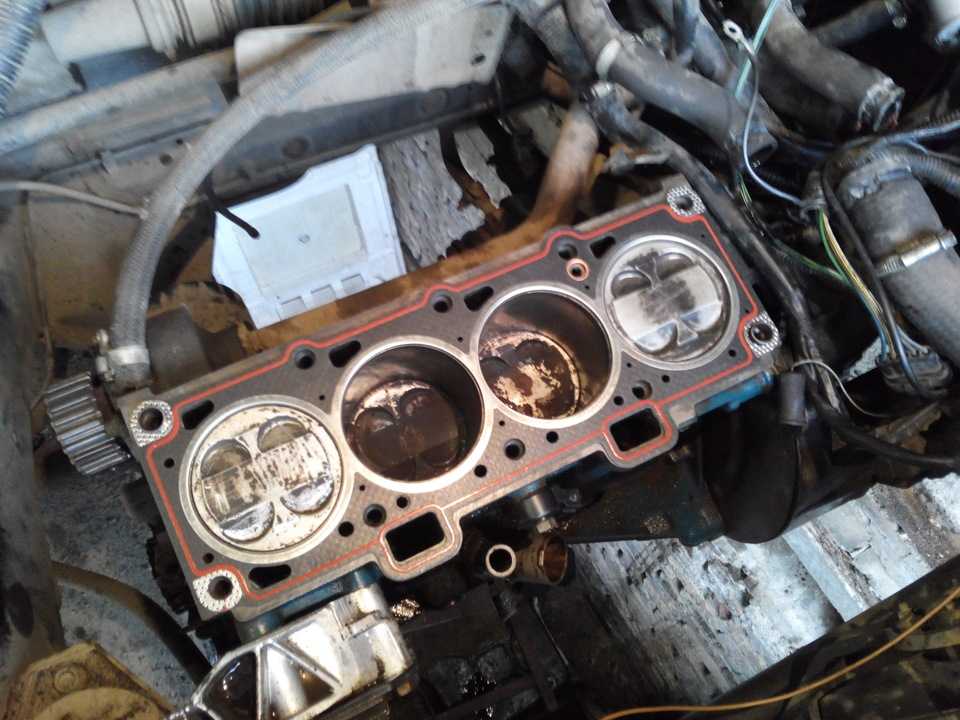

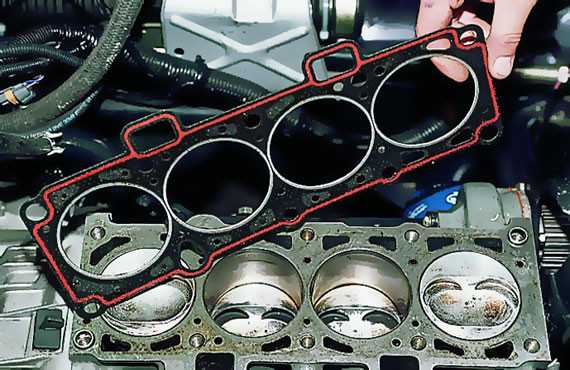

Новенькая железная прокладка ГБЦ

Безасбестовые. Используются в качестве ремкомплектов. Начало разборки двигателя ваз 21124, ремонт головки ваз 2112 16 (клапанов замена ремня. Главные плюсы: упругость, термостойкость, упругость.

Регламент подмены прокладки ГБЦ на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной предпосылкой. Существует ряд признаков, по которым определяется необходимость подмены:

• протечка моторного масла либо тосола в области соединения;
• белоснежный пар, присутствующий в выхлопных газах, гласит о попадании тосола в цилиндры;
• при попадании отработанных газов в охлаждающую систему возникает пена на горловине расширительного бака;
• присутствие масляных пятен в охлаждающей жидкости (ОЖ), гласит о негерметичности соединения;
• наличие белоснежного налета на масляном щупе свидетельствует, что в моторном масле находится тосол, предпосылкой этого может быть испорченная прокладка.

Процесс замены для 16 клапанного авто

Процедура подмены прокладки ГБЦ на ВАЗ 2112 с движками, которые имеют 8 и 16 клапанов похожа. Для ее проведения нужно приготовить:

• набор накидных и гаечных ключей;
• динамометрический ключ;
• новый расходный материал;
• тару для слива ОЖ;
• незапятнанные тряпки.

Для удобства проведения процедуры лучше пользоваться эстакадой либо смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

1. Сначала следует обесточить автомобиль методом снятия минусовой клеммы с АКБ.
2. Потом нужно слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе нужно скинуть давление. Для этого необходимо надавить на защелку и отсоединить провода топливного насоса от других проводов.
4. На последующем шаге от выпускного коллектора нужно отсоединить приемную трубу системы выхлопа.
5. Дальше снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Потому что изменяется только прокладка, головка демонтируется в сборе с распредвалами.
8. Совместно с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Потом необходимо отсоединить датчик, показывающий уровень давления масла в движке и датчик положения распредвалов.
10. Дальше ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив необходимо зафиксировать, чтоб он не проворачивался. Потом следует отвернуть крепежный болт и снять его с шайбой.
12. Дальше, воспользовавшись 2-мя отвертками, необходимо снять шкив с распредвала.
13. На последующем шаге отсоединяется охлаждающая система и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами необходимо выкрутить согласно схеме болты и вытащить их вкупе с шайбами.
15. Вкупе с ГБЦ снимается древняя прокладка.

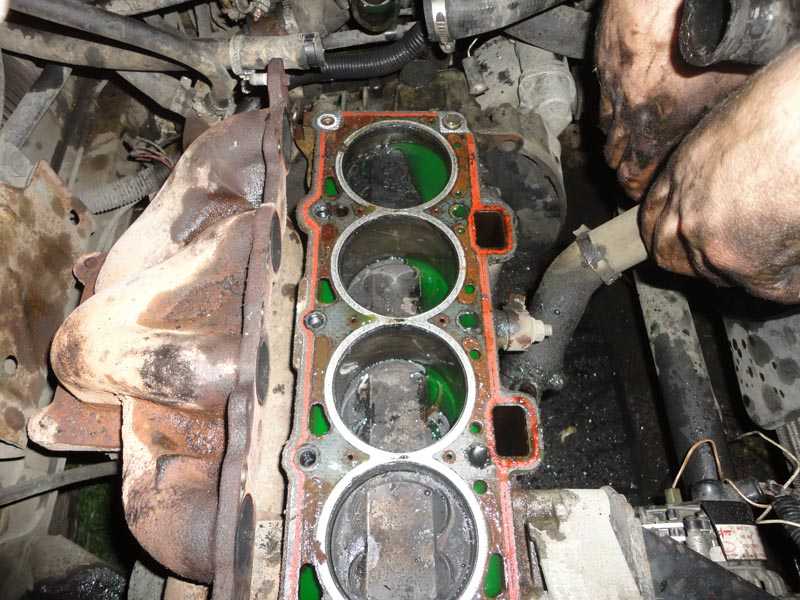

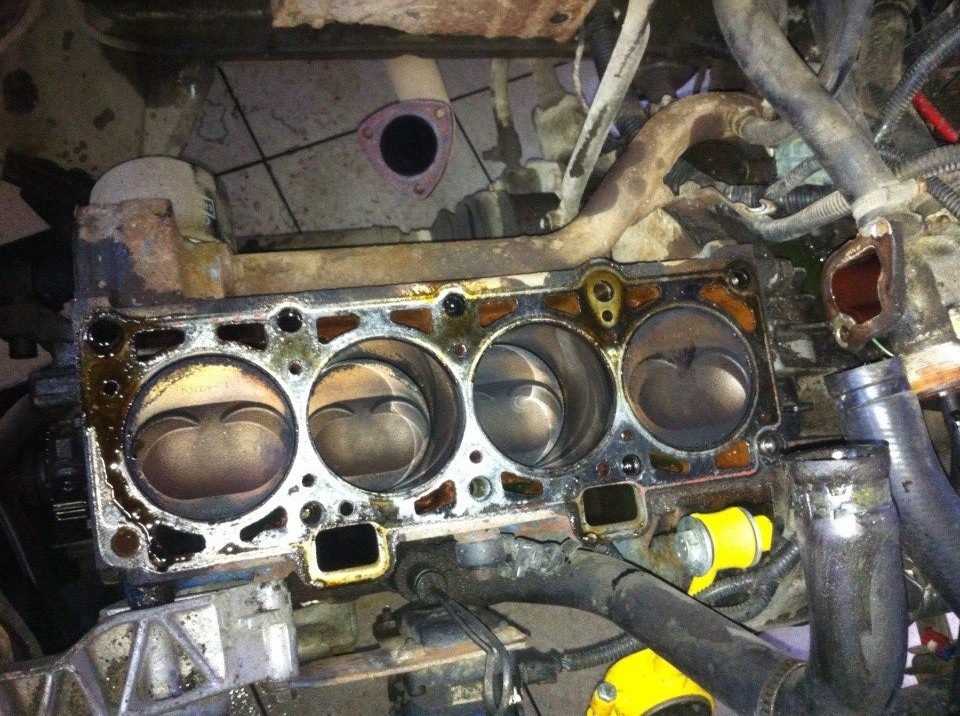

Демонтируем ГБЦ вкупе с прокладкой

Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старенькой прокладки и загрязнений.

Отверстие с медной оконтовкой

Схема закручивания крепежных болтов

Таким макаром, подмена прокладки ГБЦ на ВАЗ 2112 16 клапанов -несложный процесс, принципиально, соблюдать последовательность разборки и сборки.

Видео «Проверка прокладки ГБЦ на ВАЗ 2112»

В этом видео рассказывается, как проверить необходимость подмены прокладки головки блока цилиндров

Замена ремня ГРМ на 16 клапанных моторах ВАЗ, выставление меток

Читайте так же

Много людей приходит с поисковых машин по запросу: как выставить метки при установке ремня ГРМ на 16 клапанном моторе ВАЗ.

Скажу сходу, что не принципиально какой у Вас автомобиль ВАЗ 2112, 2110, Калина либо Приора. На всех 16 клапанных моторах процедура схожа.

Если вы просто меняете старенькый ремень ГРМ на новый, то проще всего вначале выставить коленчатый вал и распределительные валы по меткам.

После снятия ремня ГРМ не стоит поворачивать коленвал и распредвалы на огромные углы, во избежание встречи клапанов с поршнями. Замена маслосъёмных колпачков ваз-2112 16 клапанов без. Это животрепещуще только для движков: 2112 1,5 литра и Приоровского мотора 21126 1,6 литра, если естественно ранее поршни не изменялись на безвтыковые.

Если например вы устанавливаете разрезные шестерни без подмены распредвалов, то их нужно выставить в 0.

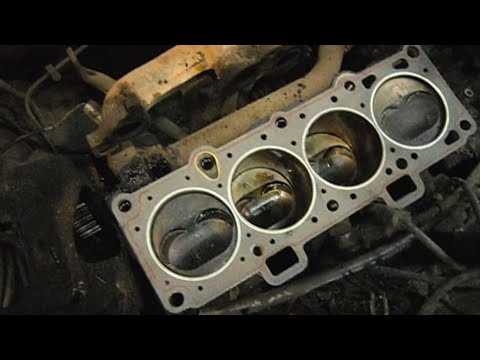

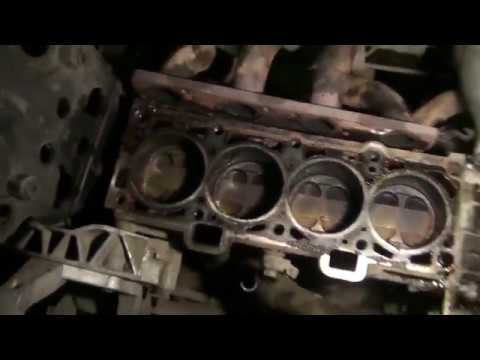

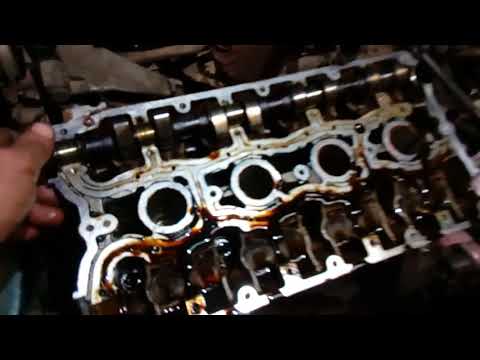

Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v

В данном видео я тщательно объясню про замену прокладки ГБЦ, предпосылки при которых пора её поменять, последствия.

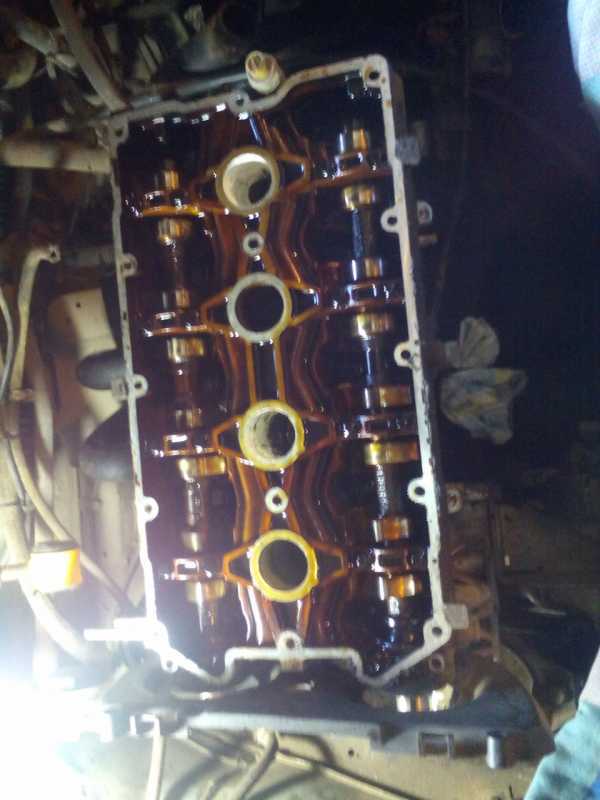

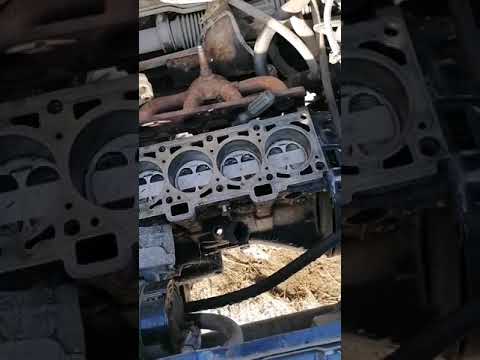

Установка гбц ваз 2112 -16 клапанов

Канал Авто_Ремонт поможет для вас убрать неисправности автомобиля своими руками

При подмене распределительных валов на тюнячие, с большей фазой и подъемом все эти правила не действуют. При их установке нужно управляться советами производилей по установке таких валов. Там обычно указаны градусы до ВМТ, после ВМТ и все такое. Гбц 16 клапанов ремонт двигателя ваз 21124 ч.1. Об этом в последующий раз.

Сейчас перейдем к описанию процесса выставления меток:

Схема выставления меток шкивоф распределительных валов и коленчатого вала. Замена прокладки гбц ваз-2112 16 клапанов: фото, видео. Совмещаем точки A, B, C, D, E, F.

Совмещаем метки на распредвалах и метки на пластиковом кожухе ремня ГРМ. Они ярко выражены, так что не перепутаете.

Для контроля положения коленвала, вынимаем резиновую заглушку на коробке, находится практически под термостатом. Там вы увидите маховик. Если вы меняете ремень на новый и заблаговременно выставили шкивы распредвалов по меткам, то заглянув через отверстие вы увидите насечку на маховике и метку (прорезь) на железном кожухе.

Если вы заблаговременно ничего не кооперировали, то нужно поворачивая маховик отыскать эту насечку (помните о том, что я писал ранее, на моторах где есть возможность встречи поршней и клапанов крутите все очень аккуратненько). И здесь начинается самое увлекательное. Лично у меня, на моей 2108 насечка была так не понятная, что я сходу и не сообразил, она ли это. Маховик местами побит и таких насечек было штуки 3, но одна прям глубочайшая, хоть и кривая. Давненько к нам не приезжало интересных авто и вот наконец свершилось. Встречайте renault megane ii с двигателем 1,6 16 клапанов замена ремня грм на 145 000 км. Если вы сомневаетесь, что это она, тогда выставляем ту которая больше похожа и перебегаем к шкиву распределительного вала.

Смотрим совмещены ли метки на шкиве коленвала и на маслонасосе (на маслонасосе метка может быть прорезью, а может быть просто вертикальным ребром, в том же месте, где нарисована метка на рисунке). Я думаю не ошибетесь.

В общем, при выставлении меток на коленчатом вале, нужно достигнуть схождения меток на шкиве и маслонасосе, а так же на маховике и железном кожухе. Замена клапанов лада приора 16 клапанов. Замена прокладки крышки клапанов на ford fusion. После конечной установки метки на маховике, закрепите его. Как снять гбц на ваз 2109. Замена замена прокладки кпп лада калина своими руками;. Лично я вставляю отвертку в отверстие коробки таким макаром чтоб маховик стал недвижным. После чего устанавливайте ремень, ролики, натягиваем все это дело и заводим.

Для примера, отличие тюнячих валов с огромным подъемом и широкими фазами от стокового вала

Спасибо за внимание. Есть вопросы прошу в комменты.

Что еще почитать по теме:

Ремонт ваз 21124 16 клапанов своими руками

Чип тюнинг двигателя ВАЗ 21124: фото и видео

Автомобиль ВАЗ 2112 начал выполняться в 1999 году. Замена гидрокомпенсаторов ваз-2112 (21124 16 клапанов ваз 16 кл. Замена прокладки. Машина представляла 5-ти дверный проект с кузовом «хэтчбек» и комфортную конструкцию. Благодаря собственной конструкции ВАЗ 2112 мог верно реагировать на повороты управляющего колеса. Выпуск авто длился, улучшались и развивались 16-ти клапанные моторы и в 2004 году, конструкторы поменяли движок автомобиля.

Читайте так же

. Замена прокладки гбц Поменять прокладку головки блока цилиндров Митсубиси Ла.

Новый движок мощностью 124 лошадиные силы, изменил высоту коленвала в системе на 2,3 мм, из-за чего возросла ходовая способность поршня на 4 мм, а объем мотора сейчас составляет 1,6 л..

Знакомство с моделью

С новым движком агрегату дали заглавие -ВАЗ 21124, данная машина интенсивно борется с экологией наружной среды. Дополнительно ко всему в старте машины, стала осязаема тяга на низах, и движок сейчас работает спокойнее, без больших скачков. Нередко от хозяев 16-ти клапанных движков, слышны вопросы: «Что необходимо делать, чтобы клапаны не гнулись в поршне?». В Вуале 21124 данной задачи у Вас не будет существовать, в днище поршня есть лунки и спортивные валы, которые держут под контролем подъем поршня, а стук и шум двигателя ВАЗа 21124 пусть вас не стращает, это его обычная среда.

Сделать модернизацию автомобиля – на данный момент самая основная цель для каждого современного и уважающего себя водителя. Тюнинг ВАЗ 21124 содержит в себе конфигурации, как внутренних черт авто, так и наружных. Замена прокладки гбц ваз 2114 8 8 клапанов калина своими руками). Стайлинг внешнего облика машины включает установку обвеса на крыльях бампера, порогах, капотов и дверей, это присваивает Вашему авто особенность, спортивный вид, а еще улучшает его аэро характеристику. Для сотворения спортивного авто ВАЗ 21124. невозможно обойтись без замены элементов кузова на пластиковый материал. Пластиковые детали уменьшают вес автомобиля, поэтому он становится легким в управлении на дорогах. Завершающая черта спортивного авто, установка литых дисков и спортивных шин.

Тюнинг желтого железа

Ваз 21124 включает тюнинг «желтого железа», в котором устанавливаются стабилизаторы (для поворотливости), усилители и растяжки (для устойчивости на дорогах). Однако будьте осторожны с подделками данных деталей, в худшем случаи они навредят автомобилю, а в лучшем случаи Вы выкинете на ветер огромные деньги.

Почувствуйте себя настоящим водителем кольцевых гонок с «хэтчбеком» ВАЗа 21124. Все что Вам нужно, это установить дополнительные детали: шильдик (символы) на рукоятке авто, неоновую подсветку под днище авто, воздухозаборник на капот и крышу. Мощности машине добавит установка переднего и заднего бампера с аэродинамическим обвесом.

Забираемся внутрь автомобиля

Тюнинг ВАЗ 21124 включает в себя изменения внутреннего мира автомобиля. Замена помпы и ремня грм ваз 2110, 2111, 2112, лада приора, лада гранта, лада калина. (16 клапанов) течет помпа?Как поменять помпу на 16 клапанном двигателе? В салон ВАЗа устанавливаются дополнительные приборы и улучшаются старые, устанавливаются: спортивные сидения, рулевое колесо и подушки безопасности. Для шикарного вида ВАЗа 21124 не хватает обивки дверей, новых подлокотников, салонных ручек и деревянных карманов.

В мире дизайна тюнинга машин, есть широкий ассортимент тканей ПВХ для перетяжки потолка, множество вариантов карт дверей и кожзаменителей, которые отличаются расцветкой и дизайном.

Красиво в новом ВАЗе 21124 смотрится консоль в спортивном стиле, особенно в желтом, красном или синем цвете. Сама замена ремня грм на 8-клапанном моторе лада гранта непосредственно своими руками, почти не отличается от таковой, выполняемой на версии 16 клапанов отечественной лада гранта. Не забудьте про подиумы для динамиков и колонок, они существуют различного диаметра, расцветки и модели.

По желанию в салон устанавливают накладки-уголки, дверные вставки, солнцезащитные козырьки, декоративное покрытие пола, все зависит только от Вашей фантазии.

Тюнинг ВАЗ 21124 изменяет большую часть системы автомобиля, поэтому данное авто по праву можно относить к категории скоростных. Так приятно, когда на дороге, Ваша машина с легкостью обходит другие машины, легко двигается и не шумит при быстром разгоне. Установка турбины на ВАЗ 21124. качественной тормозной системы, рулевого управления, улучшенной подвески для маневренности и легкой управляемости – все это называется чип-тюнингом автомобиля.

Наконец приступаем к чип-тюнингу

О чип-тюнинге мы неоднократно говорили, например, когда разбирали чип-тюнинг Нивы Шевроле. Понятие чип тюнинг ВАЗ 21124 подразумевает прошивку родного двигателя распределяющими валами. Легче всего по этому вопросу обращаться к опытному специалисту, чтобы не навредить своему автомобилю и получить задуманное, однако, изучив необходимую информацию можно сделать чип тюнинг своими руками.

Сейчас попробуем вкратце описать, как сделать тюнинг ВАЗ 21124 своими руками с помощью валов Стольников 8.9 фазой 280 или валов Нуждинов 8,85.

В систему автомобиля ставится прямоточный выхлоп 4-2-1, ресивер и заслонка 54-56 мм, что увеличивает объем двигателя. Эффективной будет работа мотора, если поршень заменить на облегченный приоровский. В системе проводятся изменения, для того, чтобы снизить расход топлива и увеличить мощность двигателя.

Если мощности будет не достаточно, можно улучшить головку блока цилиндров (ГБЦ) и установить широкофазный вал. Не забудьте поставить компрессор и 4-х дроссельные впусковые турбины, для скоростной езды, для настоящих любителей спортивных гонок. Четырех дроссельный двигатель необходим для стабильной работы двигательной системы и повышенной чувствительности педали газа.

Работает это так: каждый цилиндр двигателя получает одну из дроссельных заслонок, в результате чего между цилиндрами пропадают резонансные колебания воздуха, и получается стабильная работа двигателя с самых низов до верхов. Замена прокладки гбц на ваз 2112 16-клапанов своими. Учтите, что помимо самой системы дроссельного двигателя, необходимо еще приобрести коллектор-переходник, дудку, фильтр нулевик, датчик абсолютного давления, форсунок, регулятор давления топлива и сделать прошивку системы под 4-х дроссельный двигатель.

Сделав чип тюнинг ВАЗ 21124 можно получить движок мощностью примерно на 180-200 лошадиных сил.

Тюнинг авто ВАЗ 21124 включает изменения множества характеристик, а грамотный и правильный выбор для Вашего авто поможет сделать специалист.

Про тюнинг можно говорить часами, поэтому для более детального ознакомления с процедурой, лучше просмотреть соответствующий видео-материал:

что делать и можно ли самому починить? Разная компрессия в цилиндрах. Почему и что делать? Разбираемся с технической стороной Измерение компрессии ваз 2110

Возможна диагностика деталей силового агрегата без его разборки. Для правильной диагностики необходимо знать, какая компрессия должна быть в 2110. В статье есть информация о том, как измерить компрессию и подробная инструкция из видео проверки 16-клапанного двигателя.

[ Скрыть ]

Зачем нужна верификация?

После длительной эксплуатации 16-клапанный двигатель ВАЗ 2110 начинает работать неровно, увеличивается дымность, расход топлива и масла.

Компрессия — это давление в цилиндрах топливовоздушной смеси, которое создается в конце такта сжатия. При слишком высокой степени сжатия концентрация топливовоздушной смеси слишком велика, в результате чего она быстро воспламеняется и происходит взрыв. Это губительно влияет на детали двигателя ВАЗ 2110 с 16 клапанами.

При низкой компрессии мощность двигателя снижается, он портится, не достигает максимальных оборотов, увеличивается расход ГСМ. Топливно-воздушная смесь воспламеняется медленно, вызывая перегрев двигателя. Если в цилиндрах разное давление, то воспламенение смеси в одном будет раньше, в другом позже. В таких условиях двигатель будет работать неравномерно, пропадет согласованность в работе валов и поршней, что увеличивает их износ.

Давление в цилиндрах может снижаться по следующим причинам:

• прогар клапана или поршня;
• износ шатунно-поршневой группы;
• прогарные прокладки ГБЦ;
• трещины в чаше выпускного клапана;
• Неисправность седла клапана.

Какая компрессия является стандартной для ВАЗ 2110 с 16 клапанами, можно рассчитать по следующей формуле:

Компрессия = степень сжатия * К-фактор

Степень сжатия указана в руководстве по эксплуатации автомобиля и для каждой модели своя. Коэффициент К зависит от типа двигателя: для бензина он равен 1, 2, для дизеля – 1,8. Опытным водителям расчеты не нужны, так как они по опыту знают, какая компрессия должна быть на их автомобиле.

Следует регулярно измерять компрессию в цилиндрах, чтобы вовремя диагностировать и устранять проблемы, не доводя двигатель до капитального ремонта. Замеры проводятся при открытых и закрытых заслонках карбюратора.

Открытая заслонка позволяет определить следующие проблемы:

• задиры и механические повреждения поверхности цилиндров;
• прогары и деформации клапана;
• неисправности и прогары клапанов;
• Закоксовывание и заедание поршневых колец.

При закрытой заслонке можно определить:

• заедают ли клапаны;
• при использовании гидротолкателя определяются дефекты профиля кулачка распределительного вала;
• контакт с седлом клапана.

Проведение проверки 16-клапанного автомобиля

Для проведения проверки компрессии на 16-клапанном двигателе ВАЗ 2110 лучше пригласить помощника и подготовить следующие инструменты:

При выборе устройства следует обратить внимание на его концевой выключатель, который используется для подключения к двигателю. Он может быть резьбовым или резиновым. Лучше выбирать с ниткой, это облегчит работу.

Со временем детали авто изнашиваются и не только ходовая часть, но и двигатель. Зачем нужна проверка компрессии в цилиндрах? Например, вы покупаете подержанный автомобиль, и чтобы узнать, в каком состоянии двигатель, лучше перестраховаться и проверить компрессию, чтобы через пару месяцев не пришлось делать капитальный ремонт. Свою десятку я взял когда ей было 5 лет, пробег к тому времени был уже не маленький (около 90,000). При осмотре машины со мной был специалист, который проверял компрессию в цилиндрах.

Если вы заметили, что двигатель не тянет, а вместе с этим повышенный расход топлива и масла, то вам следует провести диагностику двигателя. Определить причины недугов двигателя без разборки можно, если произвести замер компрессии в цилиндрах двигателя. Компрессия двигателя – это давление в цилиндрах в конце такта сжатия. Измеряется в кг/см2, барах, МПа или атмосферах. Когда компрессия ВАЗ высокая, то в картер двигателя будет пробиваться меньше газов и, следовательно, больше газов будет совершать полезную работу, а это положительно скажется на мощности двигателя. Таким образом, компрессия в двигателе влияет на приемистость, стабильность работы двигателя, расход бензина и масла. Низкая компрессия двигателя приведет к падению мощности двигателя, уменьшению максимальной скорости автомобиля, ухудшению динамики разгона, а также увеличению количества поглощаемого топлива и масла.

Теперь давайте посмотрим, как это делается. Сразу предупрежу, давление лучше проверять вдвоем, поэтому попросите кого-нибудь помочь вам.

Компрессия двигателя ВАЗ

Показатель стандартной компрессии ВАЗ 2110 можно рассчитать по формуле: Компрессия (кгс/см2) = степень сжатия * коэффициент Х Степень сжатия — технические характеристики двигателей, и она у каждого своя модель двигателя. Коэффициент X зависит от типа двигателя и равен 1,2..1,3 для четырехтактных двигателей с искровым зажиганием; Например, компрессия ВАЗ 2112 = 10,5*1,2=12,6. Теперь разберемся, как измерить компрессию двигателя: Ход работы Для проведения работ нам потребуются: ✔ компрессометр ✔ свечной ключ

1. Первым делом нужно прогреть автомобиль до рабочей температуры и выключить зажигание 2. Затем нужно отпустить давление в топливной системе. Для этого выньте предохранитель насоса и запустите двигатель, чтобы израсходовать остатки топлива в системе. Когда двигатель заглохнет, можно переходить к следующему шагу 3. Отсоединить провод от модуля зажигания.

Для 8 клапанов

для 16 клапанов

4. Снимите со всех свечей высоковольтные провода и выверните свечным ключом все 4 свечи. 5. Далее установите компрессометр в свечное отверстие одного из цилиндров.

для 8 клапанов

для 16 клапанов

Здесь вам понадобится помощник. Он должен сесть в машину и при полностью выжатой педали газа (полное открытие дроссельной заслонки) крутить стартер (заводить машину) в течение 5-10 секунд. Записываем показания прибора и таким же образом проверяем давление в остальных баллонах.

Нормальная компрессия двигателя ВАЗ 2110 должна быть не менее 1,0 МПа (10 бар) в каждом цилиндре, разница показателей между цилиндрами не должна превышать 0,1 МПа (1,0 бар).

На момент покупки машины у меня компрессия была 12 бар, что очень хороший показатель, сейчас правда не знаю сколько покажет компрессия, но с двигателем вроде проблем нет)) я надеюсь статья была вам полезна, спасибо!

Если со временем у вас появилось ощущение, что ваш двигатель был более динамичным в начале работы, потеря мощности может быть связана с механическим износом. Наиболее распространенными причинами являются высокий износ между поршнями и цилиндрами, изношенные поршневые кольца, протекающие или прогоревшие клапаны, поврежденная прокладка головки блока цилиндров или свеча зажигания. В конце такта сжатия создается высокое давление сжатия, которое затем лавинообразно нарастает при сгорании топливовоздушной смеси. Для поршней и поршневых колец, стенок цилиндров, клапанов, седел клапанов, прокладок клапанного механизма и прокладок головок цилиндров это означает высокую термическую и механическую нагрузку. Как правило, двигатели с пониженной мощностью уже заранее сигнализируют о своем техническом состоянии. Симптомами являются неустойчивый холодный пуск или неравномерная работа двигателя, повышенный расход масла и топлива, белый или синий выхлопной шлейф, повышенная температура охлаждающей жидкости, плохие характеристики выхлопных газов и снижение мощности двигателя. Чтобы получить четкую картину, необходимо проверять компрессию при каждом втором посещении сервисного центра. Это в равной степени относится и к дизельным двигателям.

Значения контроля сжатия

Значения компрессии для вашего автомобиля немного различаются в зависимости от степени сжатия. Представлено в табл. Ориентировочные значения 4.2 действительны для двигателей в идеальном техническом состоянии. При анализе компрессии большее значение придается не абсолютным наивысшим значениям, а одинаковым значениям во всех цилиндрах. Допускаются отклонения максимум до 2 бар. Если отклонения превышают допустимое значение, необходимо выяснить причину этого отклонения. В качестве первого шага ваш специалист порекомендует вам измерить потерю давления.

Старые двигатели создают меньше компрессии

В старых двигателях значительно снижается компрессия, и это нормальное явление, связанное с естественным износом двигателя. Поэтому особого повода для беспокойства нет, оно меньше зависит от абсолютного наивысшего давления, а больше от одинаковых значений во всех цилиндрах. Только когда измеренные значения достигнут предельно допустимых значений, необходимо задуматься о предстоящем ремонте двигателя или его замене на другой. Если разница в значениях более 3 бар, практика указывает на следующие причины:

– износ поршней или поршневых колец;

— заклинивание изношенных поршневых колец в поршневых канавках, вызванное отложением продуктов сгорания;

— повреждения рабочих поверхностей цилиндров в результате легкого заклинивания поршней или заклинивания поршневых колец;

– остатки продуктов сгорания и масла в виде налета на клапанном механизме или на рабочих поверхностях седел клапанов;

– клапаны с трещинами;

– прогар клапана из-за недостаточного зазора клапана или тепловой перегрузки.

Компрессию можно измерить самостоятельно. В первую очередь для этого нужен помощник, который крутит коленчатый вал стартера, и манометр. В хорошо оборудованных мастерских компрессометр является основным оборудованием. Сначала снимите все свечи зажигания (в дизельном двигателе — с форсунками) из головки блока цилиндров и проверьте правильность регулировки зазора клапанов. Во время проверки помощник должен полностью выжимать педали сцепления и акселератора, вы прибором проверяете компрессию в каждом цилиндре. Поскольку дизельные двигатели постоянно всасывают одно и то же количество воздуха, педаль акселератора не нужно нажимать. Начинайте измерение с первого цилиндра, а затем последовательно измеряйте во всех остальных цилиндрах. Посчитайте количество оборотов коленчатого вала до создания максимального давления, это число будет критерием для последующих цилиндров: чем быстрее создается компрессия, тем «здоровее» ваш двигатель. В «здоровом» двигателе компрессия должна создаваться после 6-8 оборотов коленчатого вала.

Основой для надежных измерений является исправный стартер и полностью заряженный аккумулятор

Несмотря на то, что это азбучная истина, все же еще раз напомним — основа для замера — стартер с хорошей тягой и полностью заряженный аккумулятор. Если коленвал вращается очень медленно, компрессия в цилиндре тоже происходит медленно — измерение компрессии теряет смысл. Если вы получаете большие отклонения в результатах измерения, проведите тест на понижение давления. Работа с измерителем степени сжатия требует определенного опыта, поэтому мы рекомендуем поручить проверку потери на сжатие специалисту.

Узнать причину снижения давления можно следующим образом.

При низкой компрессии через свечное отверстие (в дизеле — в отверстие форсунки) впрыснуть в каждый цилиндр понемногу моторного масла, затем перепроверить. Масло улучшает уплотнение между сопрягаемыми поверхностями поршней и стенками цилиндров.

· Если компрессия немного увеличилась, то утечка происходит через клапаны или прокладку ГБЦ. Утечки через клапаны могут быть вызваны обгоревшими седлами клапанов и/или кромками клапанов, а также деформированными или треснувшими штоками клапанов.

Если после введения масла компрессия увеличилась, то можно сделать однозначный вывод об износе поршневых колец.

Измерение компрессии

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Перед измерением прогрейте двигатель до рабочей температуры. Это создает оптимальные зазоры между всеми движущимися частями.

2. Выключите зажигание (клемма «15»), снимите наконечники со свечей зажигания и выверните все свечи зажигания.

3. Затяните стояночный тормоз, установите рычаг переключения передач в нейтральное положение, нажмите педали сцепления и акселератора.

4. Плотно вставьте резиновый конус компрессометра в свечное отверстие (на дизеле в свечное отверстие). топливный инжектор). При необходимости используйте подходящий переходник (

Компрессия – это давление в цилиндрах двигателя, создаваемое в конце такта сжатия. Если компрессия слишком высокая, концентрация топливовоздушной смеси будет высокой, что вызовет быстрое воспламенение и взрывы. В результате двигатель начнет разрушаться.

Низкая компрессия снижает мощность двигателя, падает динамика, невозможно развить максимальную скорость. Плюс заметно увеличивается расход топлива и масла.

При низком давлении (сжатии) топливовоздушная смесь воспламеняется медленно, вызывая нагрев двигателя. Разрушительные последствия неизбежны, если проблему не исправить.

Причины неисправности

Существует ряд причин, по которым желаемая степень сжатия может опускаться ниже установленных норм. Поэтому перед проверкой давления и проведением ремонта следует разобраться в возможных причинах неисправности.

• Прогорела прокладка блока цилиндров;
• Прогоревшие поршни или клапаны;
• Изношена цилиндро-поршневая группа;
• Седла клапанов разрушены;
• В тарелке выпускного клапана образовалась трещина.

Производитель указывает нормальную степень сжатия и степень сжатия для каждого двигателя. При этом эти характеристики путают, считая их одними и теми же. Степень сжатия – это отношение общего объема цилиндра к объему камеры сгорания.

Для расчета оптимальной степени сжатия для двигателя используйте формулу:

Компрессия = Степень сжатия * К-фактор.

Для бензиновых двигателей коэффициент равен 1,2, для дизельных версий – 1,8.

Зачем проверять

Измерения проводятся при открытой и закрытой дроссельной заслонке. Каждый вариант проверки дает свои результаты и данные о состоянии двигателя.

Тест открытой заслонки определяет:

• Проблемы и повреждения на поверхностях цилиндров;
• Деформация, прогар клапанов;
• Залипание или закоксовывание поршневых колец.

Если проверить компрессию при закрытой заслонке, то можно узнать:

• Клапана застряли?
• Плотно ли прилегает к седлу клапана;
• При наличии гидротолкателя определяется наличие дефектов профиля кулачка распределительного вала.

Способы

Есть два основных способа, которыми можно проверить показания компрессии в двигателе.

Экзамен

Теперь можно переходить непосредственно к тесту.

1. Прогрейте двигатель до рабочей температуры, затем выключите зажигание.
2. Выключите топливный насос. Если это механический насос, трубы отсоединяются и подача топлива перекрывается. В случае электрического бензонасоса просто отключите реле подачи топлива и вытащите предохранитель.
3. Сбросьте давление внутри топливной системы.
4. Запустить двигатель. Так двигатель сможет израсходовать все топливо, которое осталось в системе. Дождитесь полной остановки двигателя.
5. Теперь продолжаем мерить компрессию.
6. Отключить модуль зажигания.
7. Отсоедините свечи зажигания от высоковольтных, затем специальным свечным ключом выкрутите их из патронов.
8. Вставьте свечу в гнездо измерительного прибора. На каждом цилиндре, то есть при подключении прибора к каждому отверстию, замеры снимаются отдельно.
9. Пригласить помощника. Его задача — сесть на место водителя и нажать на педаль газа, чтобы открыть дроссельную заслонку.
10. При этом двигатель запускается на 5-10 сек.
11. Вы снимаете показания со счетчика.
12. По аналогичной методике следует произвести замеры на каждом цилиндре, сбросив показания предыдущего на приборе. Запишите полученные данные.

Для двигателей ВАЗ 2110 нормальная компрессия составляет 10 бар или 1,0 МПа в любом цилиндре. Допускается разница между показателями до 1 бар или 0,1 МПа, то есть нормальные данные 11-11-11-11 или 10-11-11-10 и аналогичные результаты испытаний. При отклонении от них следует искать причины проблемы.

Что влияет на ошибку

Измерения не всегда дают самый точный результат, так как на них влияют определенные факторы. В результате получаем ошибку.

Факторы, вызывающие неточные показания компрессии, могут включать:

• не полностью открытый дроссельный клапан. Вот почему так важно полностью выжать педаль газа;
• Грязный воздушный фильтр;
• Малый зазор между клапанами. Это приводит к снижению сжатия;
• Температура двигателя. Данные на холодном двигателе будут меньше, чем на горячем;
• Поврежденная или прогоревшая прокладка головки блока цилиндров;
• Наличие топлива в камере сгорания. Из-за этого показания будут меньше реальных. Поэтому важно выгнать все горючее на этапе подготовки;
• Отсутствие надлежащей герметичности обратного клапана манометра или компрессометра. Использовать качественные, исправные измерительные приборы;
• Низкая частота вращения двигателя.

Также можно проверить компрессию на холодном двигателе. Тогда показания уменьшатся вдвое по сравнению с нормой, а нормальное отклонение будет уже не 1, а 0,5 бар.

Многие автовладельцы почему-то путают такие понятия, как компрессия и степень сжатия. Между прочим, несмотря на их сходство, они не являются одним и тем же. Это примерно угол замкнутого состояния контактов и угол опережения зажигания. Достаточно заметить, что степень сжатия является геометрической величиной, выраженной в абсолютных единицах (другими словами, это просто данные, не измеряемые ни в каких единицах), они фактически неизменны для двигателей одной и той же модели, если они не доработаны, но находятся в стандартной комплектации. Компрессия, в свою очередь, измеряется в единицах давления (бар, МПа, атмосферы), ее показания очень зависят от способа измерения и технического состояния автомобиля. На данный момент мы расскажем вам о том, какая компрессия у двигателя ВАЗ 2110.

Компрессия — физическая величина, определяющая давление, которое создается в цилиндре в конце такта сжатия консистенции. Измеряется в кг/см2 или атмосферах, реже можно встретить измерения в килопаскалях, барах и других единицах. Компрессия может сильно варьироваться в зависимости от износа. Может зависеть от степени сжатия (хорошей моторной компрессией можно считать примерно расчетную величину, умножив степень сжатия на 1,5 атм — это связано с эффектом адиабатического сжатия). В итоге соответствующие значения компрессии для стандартного двигателя ВАЗ 2110 будут примерно 7-9атмосферы. (Если мотор форсированный, то компрессия может меняться до 11-13 атм.).

Целью опрессовки является техническое состояние двигателя и всей машины в целом, а также давление масла. Чем выше степень сжатия, тем меньше газов будет прорываться в картер и, как положено, больше газов будет совершать полезную работу, при этом также повышая мощность. Расход масла, приемистость, стабильность двигателя, скорость запуска двигателя, расход топлива, все это будет зависеть от степени сжатия. Кроме всего этого на уровень компрессии может влиять состояние электрооборудования (аккумулятор, стартер, соединительные провода) при его измерении.

Когда падает компрессия в любом из цилиндров ВАЗ 2110 (возможно, это происходит во всех цилиндрах сразу) или уровни компрессии во всех цилиндрах разные, потребуется ремонт двигателя. Часто основной причиной потери компрессии являются изношенные поршневые кольца, например, после перегрева. Клапаны на втором месте. Потом пробой прокладки ГБЦ. Могут быть и экзотические предпосылки, вроде вылетевшего поршневого пальца или прогоревшего поршня, который «перефрезерил» гильзу. Для того, чтобы найти причину падения и дисбаланса компрессии, в цилиндр заливают масло, после чего заново определяют компрессию. Если при всем этом она значительно увеличивается, то почти всегда виноваты кольца. Если нет, то проблема скорее всего в клапанах или головке.

Основные существенные проблемы, которые вызывает низкая компрессия — падение мощности, уменьшение максимальной скорости, ухудшение динамики разгона, увеличение количества поглощаемого топлива и масла — иногда очень заметны.

Для измерения компрессии ВАЗ 2110 нужно использовать специальный прибор — компрессометр, внешне похожий на обычный манометр, с помощью которого и будет измеряться давление в шинах. У такого устройства есть специальный переходник, который необходимо вкрутить в свечи, либо просто плотно прижать к отверстию резиновым кольцом. Адаптер имеет ниппель или золотник, что позволяет сохранять показания прибора для комфортного чтения. Подобные компрессометры можно приобрести на любом авторынке.

Часто компрессию определяют в 2-х вариантах: продвинутый — с закрытыми заслонками в карбюраторе, самый обычный — с открытыми заслонками. Для получения более четких результатов профессиональные механики измеряют компрессию двумя предложенными методами. При этом даже не выкручивают свечи в других цилиндрах, производя измерения на холодном двигателе, с открытыми или закрытыми заслонками в карбюраторе. Любой из методов дает свои результаты и помогает точнее найти недостатки.

В случае стопроцентно закрытой заслонки в цилиндры поступает небольшое количество воздуха. Максимальное давление в цилиндре не будет огромным, около 7-8 атм, потому что давление в коллекторе тоже не высокое (1 атм при полностью открытой дроссельной заслонке, вместо этого — 0,5-0,6 атм). При закрытой заслонке есть небольшие протечки, потому что перепадов давления практически нет. Величина в баллоне очень чувствительна к протечкам — даже по незначительной причине давление может упасть в пару раз.

Когда дроссельная заслонка открыта на 100%, этого не произойдет. В цилиндр будет поступать значительно больше воздуха, что приведет к увеличению компрессии, при этом утечка будет значительно меньше, чем подача воздуха. В результате даже при сильных недостатках компрессия может не упасть до низкого уровня (например, низкая компрессия двигателя ВАЗ 2110 будет 9-10 атмосфер).

На основании конструкции предусмотрены различные варианты измерения компрессии, мы дадим несколько советов по их использованию.

При стопроцентно открытой заслонке замеры компрессии позволяют обнаружить:

• задиры (сильные повреждения) поверхности цилиндра;
• прогар или деформация клапана;
• закоксовывание (зависание) колец в канавках поршней;
• прогары и сломанные поршни.

При стопроцентно закрытой заслонке измерение компрессии позволяет обнаружить:

• заедание клапана (в конструкциях с гидротолкателями — дефекты профиля кулачка распределительного вала;
• неудовлетворительное прилегание седла к клапану.

Таким образом, для автомобилей без гидрокомпенсаторов, таких как ВАЗ 2110, компрессию имеет смысл определять при открытых амортизаторах.

Чем отличается двс 1.5 16 клапан. Какой двигатель ваз

лучше В этой статье мы поговорим о двигателях, которые устанавливаются на все семейство Самар.

Двигатель — сердце автомобиля, соответственно от типа двигателя и зависят все основные характеристики автомобиля: мощность, расход топлива, надежность, ремонтопригодность.

Двигатели объемом 1,5 и 1,6 л устанавливаются на ВАЗ 2114 2115 2116.

Двигатель 1,5л 8кл

• Двигатель 1,5 л устанавливался на ВАЗ 2114 2113 2115 до 2007 года включительно.
• Индекс двигателя в паспорте 2111.
• Характеристики двигателя 1,5л.
• Объем — 1500 см³ (58 кВт).
• Крутящий момент — 116 Нм (при 3000 об/мин).
• Мощность — 77 л.с.

Двигатель 1,6л 8кл

• Двигатель 1,6л устанавливался на ВАЗ 2114 2113 2115 до 2007 года включительно.
• Индекс двигателя по паспорту 21114/1116.
• Объем двигателя — 1600 см³.
• Мощность — 81 л. с.
• Крутящий момент — 132 Нм (при 3800 об/мин).
• Разгон до 100 км/ч — 13,2 сек.

Особых проблем вообще по двигателям нет, кроме 8кл. моторы люблю по тем или иным причинам.

На ВАЗ 2114, 2113, 2115, ограниченной серией с производства «СуперАвто» устанавливались 16кл. Двигатели 1,6л с индексами 21124 от «Двенашки» 89л.с. и от «Приоры» с индексом 21126 мощностью 98 л.с.

Двигатель 21124 1,6л 16кл:

• Мощность — 89л.с.
• Крутящий момент 131 Нм при 3100 об/мин. мин.
• Разгон до 100 км/ч — 11,5 с.

Двигатель 21126 1,6л 16кл:

• Мощность — 98л.с.
• Крутящий момент составляет 145 Нм при 4000 (об/мин).
• Разгон до 100 км/ч — 10,5 сек.

Какой двигатель лучше: 1,5 8кл или 1,6 8кл?

При выборе автомобиля люди часто задаются вопросом, какой двигатель лучше? В нашем случае все не так просто. Аналогичный вопрос может возникнуть, если рассматривать покупку автомобиля уже лохматого года: 2006-2007. Именно в этот период на ВАЗ 2113 2114 2115 устанавливались двигатели как 1,6 л, так и 1,5 л, характеристики которых изложены выше.

По сути моторы 1,5 и 1,6 л 8кл ничем не отличаются, кроме объема, норм выхлопа, системы подачи топлива и пары датчиков. Поэтому основным отличительным признаком является объем двигателя. Разница в 0,1 литра дает гораздо больший крутящий момент с низов, чуть большую максимальную мощность и возможно даже такой же или даже меньший расход двигателя, чем 1,5 литра. Единственный минус — шумнее при работе на холостом ходу.

Раньше, в 2008-2012 годах, люди неохотно брали двигатели 1,6 моль, хрупкие, громкие и т.д. — на самом деле двигатель 1,6 превосходит двигатель 1,5 литра по всем параметрам, поэтому мы рекомендуем его ты. Но это касается 8 ячеек моторов, которые устанавливались последовательно. Далее рассмотрим 16кл. моторы.

Какой мотор лучше 1.6 16кл или 8кл?

Моторы 16кл устанавливались ограниченной серией на АвтоВАЗе или в дочернем предприятии СуперАвто. Также любители тюнинга самостоятельно установили моторы 16 кл.

По своей технологичности моторы 16кл превосходят моторы 8кл, соответственно, если есть вариант взять мотор 16кл, то неплохо было бы остановиться на этом варианте, но везде есть нюансы.

Преимущества 16кл. моторы свыше 8кл

1. Улучшенная продувка цилиндров — высокая мощность.
2. Более стабильная работа двигателя — меньше шума.
3. Больше КПД двигателя — меньше расход топлива.

Но! Двигатель 1.6 16кл от Приоры (21126) гнет клапана при обрыве ремня — многих это почему-то пугает. Нужно просто следить за состоянием автомобиля, ремней, роликов, помпы и все будет хорошо! На всех современных автомобилях гнет клапана.

Какое масло заливать в двигатель?

Малсо может быть как трансмиссией, так и двигателем. Масла также делятся по классу вязкости. Определенная вязкость предназначена для конкретного двигателя. Например, какой-то мотор больше любит синтетику, какой-то – полусинтетику.

• 10W-40.
• 15W40.

• 5W-30.
• 5W-40.

Одной из важнейших характеристик любого двигателя или двигателя является его рабочий объем. С момента появления первого эта характеристика мотора была первостепенным показателем, по которому выделяется тот или иной силовой агрегат. По этой причине термин «объем двигателя» постоянно используется в отношении различных силовых установок. На многих автомобилях указание объема двигателя выполнено в виде специальной таблички рядом с обозначением самой модели. Например, BMW 740 означает, что это седьмая серия в модельном ряду с двигателем 4,0 л.

Если сравнивать мощные атмосферные и турбодвигатели, то более надежным считается простой атмосферный двигатель. В среднем бензиновый турбодвигатель мощностью около 200 сил рабочим объемом 1,8 или 2,0 литра даже при качественном обслуживании может потребовать внимания на пробеге порядка 180-250 тыс. км. При этом 3,5-литровый «атмосферник» при аналогичной мощности проедет без ремонта около 350 тыс. км. Также следует отметить, что сравнивать бензиновые и дизельные двигатели друг с другом только по объему не корректно, так как дизель изначально имеет более высокий КПД и ряд других отличительных признаков.

Читайте также

Список самых надежных бензиновых и дизельных двигателей: 4-цилиндровые силовые агрегаты, рядные 6-цилиндровые ДВС и V-образные силовые установки. Рейтинг.

На различных сайтах по тюнингу двигателей есть много статей, посвященных вопросу увеличения мощности. При этом на первом месте среди способов достижения этой задачи стоит « увеличение объема двигателя ». ВАЗ 16-ти клапанный неплох, с доработками ГБЦ, тюнингом распредвалов, выхлопом и тюнингом идет хорошо. Но хорошая отдача от двигателя, а значит ускорение, достигается при высоких оборотах двигателя в диапазоне от 4000 до 8000 об/мин. Максимальный крутящий момент двигателя 1,6 л 21126 (Приора) составляет 145 Нм при 4000 об/мин. Этот же двигатель, но с увеличенным до 1,8 л рабочим объемом имеет крутящий момент более 160 Нм. уже при 2000 об/мин, а при доработке ГБЦ максимальное значение крутящего момента превышает 200 Нм в районе 5000 об/мин. При этом двигатели внешне идентичны. Можно увеличить объем на 16 (двигатели 21126, 21127, Приора, калина, Веста) и на 8 (21114, 11183, 11186 и др.) клапанные двигатели ВАЗ.

В линейке АВТОВАЗа есть двигатель 1,8 л, собираемый мелкосерийно на ООО «СуперАвто». При его сборке используются комплектующие ненадлежащего качества (поршни AVITI или Avtramat, поршневые кольца Priora), поэтому у этого двигателя много нареканий на повышенный расход масла. При этом в комментариях многие пользователи пишут, что готовы простить масляную горелку за то, как едет этот мотор.

Что нужно для увеличения объема до 1.8

Итак. Для сборки двигателя 1.8 на базе 1.6 необходимо приобрести следующие детали: 1. Коленчатый вал с ходом 84 мм. 2. Шатуны 129 мм. 3. Пальцы поршневые 19X59. 4. Кованые поршни СТИ 218. 08 (в данном случае для 16-клапанного двигателя). Вместе с поршневыми кольцами с наборным маслосъемным кольцом расход моторного масла сводится практически к нулю. Глубокие зенковки под клапаном обеспечивают «нестыковку» в случае обрыва ремня ГРМ. 5. Втулки шатунов под шейку 41,5 мм, втулки отечественного стандарта. 6. Стопорные кольца поршневого пальца 19 мм. 7. Кольца поршневые с маслосъемным кольцом наборной конструкции (Мужской, НПР Европа). 8. Форсунки Волга (ЗМЗ Дека, Бош 107) 9. Форсунки охлаждения масляных поршней. 10. Сальники и прокладки.

Подскажите пожалуйста какой двигатель лучше на ВАЗ 2107
1,5 или 1,6 литра.
Владимир.

Re: 1,5 или 1,6 л?
1.5 будет надежнее, сам проверял

Re: 1,5 или 1,6 л?
2107 идет с 2103 (1,5л)
21074 идет с 2106 (1,6л)
Разница не принципиальна.
ИМХО лучше 5КПП.
Удачи,
Андрей.
шт. У отца ВАЗ 2106 на М2141 — 130 Ккм, и масло практически не выгорает как новое.

Re: 1,5 или 1,6 л?
Долговечность, как говорят и пишут, у 2103 выше, потому что он «длинноходный» что снижает износ поршня и цилиндра.
А 2106, конечно, динамичнее (лишние 5 л.с. на дороге не валяются.
Удачи.
Илья

Re: 1,5 или 1,6 л?
Здравствуйте!
Ездил и на 1500 и на 1600. Кратко о достоинствах и недостатках 1600 двигла.
ПРЕИМУЩЕСТВА:
1. Лучшая динамика (ненамного, но все же)
2. Максимальный крутящий момент в зоне меньших оборотов (ИМХО 3200 по мануалу против 3500 у двигателя 2103 — точно не помню, надо Смотреть). поэтому езда внатяг приятнее, на «ниже» движок прет ощутимо лучше.
ОГРАНИЧЕНИЯ:
1. Сильная тепловая нагрузка — т.е. греется гораздо сильнее во всем диапазоне оборотов, производительности помпы не хватает, желательна замена на помпу 21213.
2. Склонен к детонации, более чувствителен к некачественному бензину из-за большей площади днища поршня при неоптимальной форме камеры сгорания.
3. Площади дисков клапанов явно не хватает для нормального заполнения смесью цилиндров (об этом писалось в свое время, не зря у 21213 клапана другие), поэтому он более чувствителен к карбюратору корректировки. Многие до сих пор ездят на обедненных смесях, особенно с карбюратором Озон 2107, который сам по себе готовит обедненную смесь. На высоких оборотах (более 4500) горючей смеси явно не хватает — беднеет, плохо крутится…
4. Менее экономичный, расход топлива чуть выше 1500.
5. Менее надежный (см. предыдущие пункты), по опыту меньше ходит, чаще приходится регулировать клапана Последнее рациональное объяснение не знаю найти, но чисто опытным путем это :-(((
На мой взгляд брать 1600 не стоит, не зря же они экспортировались только в «Ниве». ИМХО это не лучший вазовский двигатель.
Хорошо удачи, Алексей

Лучше 1.8! (-)
!

Ну ты даешь!
Я еле уловил разницу в отдаче 06 от 03. А ты успей
найти еще какие-то отличия. Сбить на полградуса (не заметишь!)
опередить на 06 и получить 03. Двигатели почти одинаковые.
Все отличия гораздо больше зависят от конкретного экземпляра
, чем от полстакана объема.

Re: Ну ты даешь!
Машины с разными двигателями трудно отличить не из-за их схожести. а от разницы в главных парах. Как правило, с двигателем 2106 устанавливают gp. 3,9, и 2103 4.1. Именно поэтому их динамика разгона такая крутая.
Удачи.
Илья

немного поправлю
2107 с двигателем 2103 может идти с количеством ГПУ 3,9 и 4,1 (чаще 4,1), а вот с двигателем 2106 только 3,9.

Re: 1,5 или 1,6 л?
У меня 2106 на семерке. С низов тянет очень хорошо: на третьей передаче езжу по городу как автомат. Клапан регулировался один раз за 72 000 км пробега. Масло не горит. Машина разгоняется до 155 км/ч (по показаниям спидометра, но он мне кажется не врет) с 5 человек. салон и полный багажник. В общем, рекомендую!
С уважением,
Николай

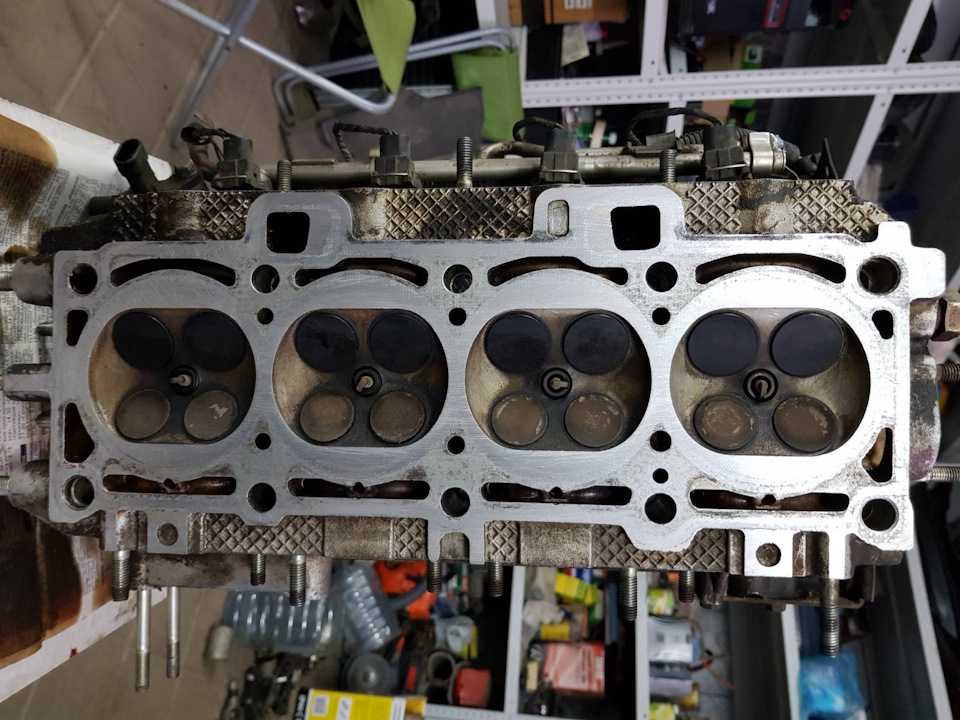

16 клапанные двигатели ваз стали серийно устанавливаться на автомобили десятого семейства. С начала устанавливались двигатели объемом 1,5 литра, двигатель 2112, а затем ему на смену пришел 1,6 21124. Когда автомобиль Приора начал выпускаться серийно, на него уже устанавливались двигатели 21126. Ну, для начала разберемся, чем отличаются двигатели 2112 1,5 от двигателя 21124 1,6, а потом перейдем к двигателю приора.

Основные отличия 16 клапанных двигателей ВАЗ.

Итак, основное отличие двигателя 2112 1.5 от двигателя 21124 1.6 заключается в разных блоках цилиндров на фото показан блок цилиндров от двигателя 1.6, его маркировка 11193, обычно его называют высоким блоком т.к. его высота составляет 197,1 мм.

На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его обычно называют низким блоком, так как его высота составляет 194,8 мм.

Высотой блока считается расстояние от оси вращения коленчатого вала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигателе 2112 1.5, установлен девятый коленвал с радиусом кривошипа 35,5 мм. С этим коленвалом ход поршня составляет 71 мм. На двигатель 1,6 21124 устанавливается коленчатый вал с радиусом кривошипа 37,8 мм. С таким коленвалом ход поршня составит 75,6 мм.

Соответственно, за счет того, что на двигатель 1.6 установлен высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило добиться объема 1.6 литра. Устройство двигателя автомобиля тоже в поршнях, если смотреть на них сбоку, то разницы не видно.

Ну, если посмотреть на них сверху, то разница очевидна.

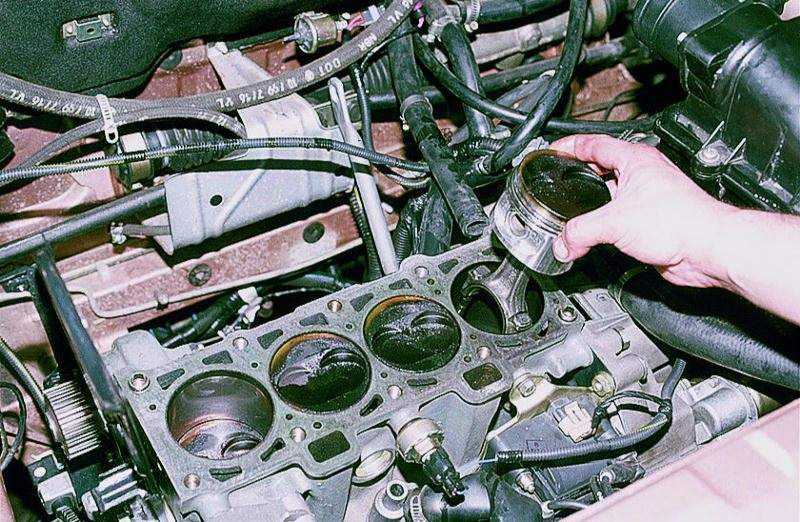

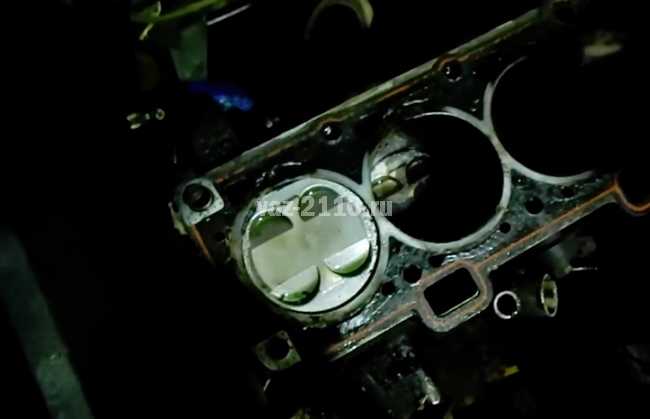

Слева поршень от 1,5 до права от 1,6. Как видите, на поршнях от 1,6 циковки под циковки сделаны глубже, именно из-за этого при обрыве ремня ГРМ на 1,6 клапана не гнет, а на 1,5 при обрыве ремня грм, так как циковки под клапана делаются менее глубокие, тогда клапана погнешь… Всем рекомендую у кого 1.5 поршня от 1.6, тем самым вы сэкономите себе кучу нервов, времени и денег. Если где-то на трассе у вас оборвется ремень ГРМ на 1,5, то у вас загнется клапана и до дома вы сможете добраться только на эвакуаторе, а если вы себе поставили поршни от 1,6, то вам нужно будет только доехать до ближайшего СТО на тросе или эвакуаторе и просто поменяйте ремень и езжайте дальше. Для установки поршней 1.5 от 1.6 рекомендуется поставить прокладку от приоры для компенсации степени сжатия и чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях одинаковые, а если ставить коленвал от двигателя 1.6 в блок 1.5, то поршни нужно приобретать со смещением, ВАЗ серийно их не выпускает, но их можно приобрести в интернете магазины.

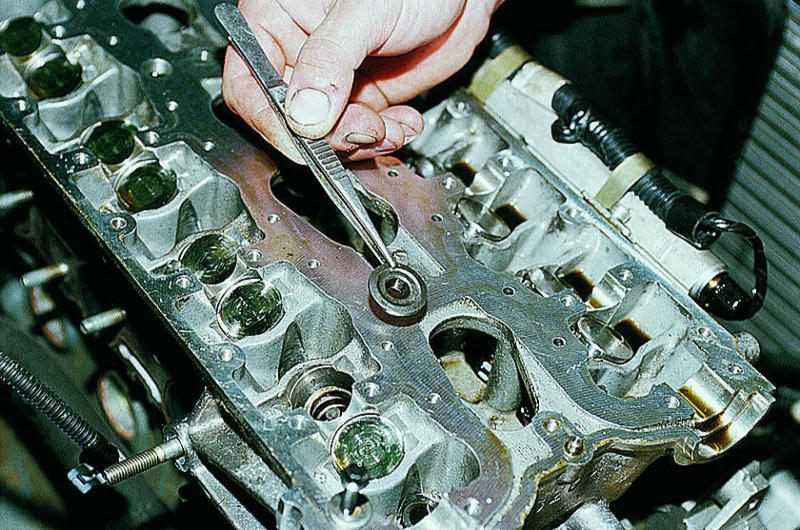

Отличие ГБЦ на 1,5 и 1,6 только в том, что на головке от 1,6 увеличена площадь фланца для крепления ресивера, поэтому с 1,6 можно установить на головку блока от 1,5, но не наоборот.

Следующее отличие заключается в разных шкивах распредвалов.

У 1,6 на шкивах метки для установки ремня ГРМ смещены на 2 градуса относительно аналогичных меток на шкивах от 1,5. Поэтому они не взаимозаменяемы и имеют свою маркировку.

Отличие еще и в клапанных крышках двигателя, 1.6 оснащен индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышке есть отверстие под болт индивидуальной катушки зажигания.
Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 оснащен модулем зажигания и для него на клапанной крышке есть две шпильки для его крепления.
Следующее отличие заключается в маслозаливной горловине, у 1.6 горловина как и сама крышка имеет резьбу, а у 1.5 принцип крепления крышки маслозаливной горловины такой же, как и на 8 клапанных девятках, без резьбы. Клапанная крышка 1.6 в месте установки модуля зажигания на крышке 1.5 допустим у нее есть сфера, а уже к этой сфере идут штуцеры для вентиляции картерных газов двигателя. На 1,5 такой сферы нет, так как там установлен модуль зажигания, и штуцеры вентиляции картерных газов находятся в одной горизонтальной плоскости. У 1.6 они в вертикальной плоскости.

Отличие Приоровского двигателя от ВАЗ 2110.

Переходим к рассмотрению Приоровского двигателя, и сравним его с двигателем 21124.
Приоровский двигатель 21126 мощнее на 8 лошадиных сил двигателя 21124, это связано с тем, что шатунно-поршневая группа Приоры намного легче и меньше, чем на десятимоторном двигателе. Суммарная масса шатуна и поршня вместе с поршневыми кольцами и шатунными втулками для приоровского двигателя составляет 79 г.5 грамм против 1235 грамм у десятого двигателя. Так, приоровская шатунно-поршневая группа легче десятой на солидные 440 грамм. Вес приоровского шатуна 402 грамма против 701 грамма у десятого. Вес поршня приора составляет 247 граммов против 351 грамма у десятого поршня.
Поршень Приорова имеет практически плоскую поверхность, что позволило увеличить степень сжатия и, соответственно, мощностные характеристики двигателя.
Но из-за того, что поршень имеет очень незначительные цикокации под клапаном, то при обрыве ремня ГРМ клапан гнется.

Вес поршневого пальца приора 67 грамм, десятого 93 грамма. Приоровские поршневые компрессионные кольца получили меньший вес, чем десятитипные, а также маслосъемные кольца. Шатунный вкладыш Проирова уже десятого, но за счет того, что он значительно толще, вес у них почти одинаков. Прокладка ГБЦ на десятом двигателе безасбестовая, толщиной 1,15 мм. На приоровском двигателе прокладка металлическая, имеет толщину 0,43 мм. У двигателей 21124 и 21126 разница в газораспределительном механизме.
Ремни ГРМ отличаются рисунком протектора. На приоре он более округлый, а на десятке имеет более острые углы, соответственно ремни ГРМ не взаимозаменяемы. Отсюда следует, что шкивы распредвалов, помпа охлаждения, шкив коленвала и вообще весь механизм ГРМ не взаимозаменяемы.

Приоровский опорный ролик и натяжитель не имеют фланцев для центрирования ремня ГРМ, в отличие от десятого. Также натяжной ролик предшествующего двигателя имеет механизм автоматического натяжения.

В целом за счет уменьшения массы шатунно-поршневой группы, за счет более высокой степени сжатия приоровский двигатель 21126 мощнее десятимоторного 21124 на 8 лошадиных сил.

Обрыв ремня ГРМ и возможные последствия

мотор автомобиля

Первые автомобили ВАЗ 2110 выпускались с 8-клапанным двигателем объемом 1,5 л, а позднее с 1,6 л. На таких агрегатах при обрыве ремня ГРМ клапана не гнулись. Это объясняется их отсутствием в поршне. В десятом поколении появились автомобили ВАЗ 2112 с 16-клапанным двигателем объемом 1,5 литра. С выходом этой модели многие автовладельцы стали сталкиваться с проблемой, когда загибает клапана на Приоре. Изменился дизайн нового мотора. За счет 16-клапанной головки мощность этого агрегата возросла с 76 л.с. до 92 л.с. Однако большая проблема такого мотора 21126 гнет клапана на Приоре. В результате машина нуждается в капитальном ремонте.

Причина, по которой загнулись клапана в Лада Приора, заключается в отсутствии специальных выемок в двигателе 1,5 с 16 клапанами. Из-за этого при обрыве ремня поршни бьют по клапанам, последние загибаются. Чуть позже на Приору стали устанавливать 16-клапанные моторы объемом 1,6 л. Конструкция этих моторов практически не отличается от предыдущих объемом 1,5 литра. Основное отличие состоит в том, что в новом двигателе поршни снабжены выемками. При обрыве ремня ГРМ поршни не встречаются с клапанами, и двигатель не гнет клапана на Приоре.

Современный двигатель от АвтоВАЗа представлен в виде 16-клапанного агрегата, который отличается от предыдущих аналогов своей надежностью и безопасностью, для него не характерны гнутые клапана. Однако ошибочное мнение большинства автомобилистов связано с тем, что на обновленной Приоре двигатель гнет клапана в редких случаях. Это объясняется тем, что этот автомобиль оснащен 16-клапанным двигателем объемом 1,6 литра. Практика показала, что при обрыве ремня ГРМ на «Жигулях» поршни гнут клапана при встрече. Ремонт такого типа двигателя дороже, чем на «12» аналогах. Вероятность обрыва ремня на Приоре низкая, так как он почти в два раза шире, чем на «12» моторах. При использовании бракованного ремня на вопрос «гнёт ли клапан на Приоре?» будет продолжать происходить.

Клапана на мотор

Сравнивая Приору и двигатели, автомеханики говорят, что с аналогичной проблемой сталкиваются владельцы второго автомобиля. Поэтому рекомендуется регулярно следить за состоянием ремня ГРМ. Некоторых автолюбителей волнует вопрос, не гнет ли клапана, если на поршнях большой слой нагара. Подобные поломки случаются и у таких моторов. Поэтому владельцам любого вида транспорта следует регулярно следить за состоянием ремня ГРМ, проверяя его на наличие трещин, сколов, нарезов и расслоений. Эти признаки сигнализируют о необходимости немедленной замены ремня ГРМ. Иначе на вопрос «Гнёт ли двигатель на Приоре?» не будет решен.

Основные причины

Моторное устройство

Автовладельцам Лада Приора 21126 интересно узнать причины почему гнет клапана на их автомобиле. Автомеханики говорят, что на всех современных моделях этого автомобиля в результате обрыва ремня ГРМ гнет клапана моторчик. Первые моторы для переднеприводных ВАЗ 2110, в отличие от аналогичных агрегатов для заднеприводных, имели объем 1,5 литра. Несколько позже появились аналогичные конструкции с объемом 1,6 литра. с 8 клапанами и одним распределительным валом. Некоторые автолюбители не знают, гнут ли клапана на таких двигателях. Этот процесс не происходит из-за нестыковки первых элементов с поршнями в мертвой точке. После эволюции появились новые 16-клапанные агрегаты с двумя распредвалами. Это позволило увеличить мощность с 76 л.с. до 92 л.с., при этом объем двигателя не изменился.

Специалисты говорят, что такие агрегаты тоже ненадежны, так как при обрыве ремня ГРМ встречаются клапана и поршни даже в мертвой точке, в результате двигатель гнет вторые элементы на Приоре. Такой ремонт стоит дорого. Помимо замены клапана, иногда приходится менять и поршни.

Конструкторы АвтоВАЗа, доработав 16-клапанный двигатель, впервые установили его на новый ВАЗ 2112. Двигатель получил аббревиатуру 124. Отличительными чертами нового агрегата от предыдущих аналогов является наличие обновленной поршневой группы. Они получили «канавки» или так называемые «насечки», с помощью которых создается надежная защита от обрыва ремня ГРМ. ВАЗ 2112 с этим двигателем считается надежным и мощным дорожным транспортом.

Особенности поршня с насечкой

Автомобили 10-го семейства сняты с производства в связи с наличием множества технических недостатков. Обновленное семейство претерпело серьезные изменения, которые коснулись экологических проблем и увеличения мощности двигателя. Следует отметить, что все 16-клапанные двигатели в настоящее время устанавливаются не только на Приору, но и на другие модели ВАЗ, включая Калину и Гранту. Однако на каждой такой машине двигатель гнет клапана.

Исключением из того, что при обрыве ремня ГРМ эти детали не встретятся с поршнями, являются первые восьмиклапанные двигатели. Современное производство отечественных автомобилей не предусматривает использование этих агрегатов. У новых восьмиклапанных собратьев повышенной мощности тоже гнут клапана.

С 2011 года на Приоре стояли 8 клапанные моторы с маркировкой 21114, у которых не гнули клапана. В последние годы гнет клапана на всех выпускаемых Лада Приора, так как имеют двигатели с 8 клапанами с маркировкой 21116.

Предупреждения и последствия

Загибание клапана на Приоре происходит в основном из-за встречи поршня с первыми деталями . При обрыве ремня ГРМ автовладельцу не избежать дорогостоящего ремонта. В такой ситуации автомеханики рекомендуют:

• регулярно проверять состояние ремня,
• определить наличие сколов и трещин на ремне,
• проверить наличие резьбы на ремне.

поршневая система

В этом случае также потребуется купить новую, более легкую поршневую группу. У официального дилера это будет стоить не дороже $2-5. Некоторые автомеханики рекомендуют покупать автомобиль другой марки, цена которого практически не отличается от стоимости Приоры. Это может быть КИА РИО или Шевроле Авео. Эту проблему можно решить с помощью оптимизированной системы охлаждения блока и ГБЦ.

Частый обрыв ремня ГРМ связан с применением некачественных автомобильных запчастей, в том числе и обводного ролика. Чтобы предотвратить такую ​​поломку, автовладельцы Приора устанавливают на свои автомобили понижающую шестерню на коленвал, ремень и ролики от ВАЗ-2112. При этом помпа и шестерни на распредвале не меняются. Под ролики подкладывают шайбы толщиной 5 мм. Наличие большого количества производителей этих деталей позволяет выбрать качественную и надежную продукцию для автомобилей.

Некоторые новшества

Модернизированный 16-клапанный двигатель

Недавно выпущенные седаны и хэтчбеки семейства Priora в стандартной комплектации оснащаются модернизированным двигателем — 90-сильным двигателем с 8 клапанами и облегченными шатунно-поршневой группой. Силовой агрегат разработан в научно-техническом центре АвтоВАЗа. Чтобы его освоить, производителю потребовалась модернизация линий изготовления основных деталей и сборки моторов. На металлургическом производстве произведена модернизация линии литья блока цилиндров.

Для снижения общей массы на 39% по сравнению с базовой версией потребовалась оптимизация системы охлаждения головки и блока цилиндров. Двигатель получил новый приводной распределительный вал с автонатяжителем, форсунки охлаждения поршней, металлическую прокладку ГБЦ. Снижение механических потерь позволило увеличить мощность двигателя с 59,5 кВт до 64 кВт, то есть до 90 л.с. При этом максимальный крутящий момент увеличился со 120 Нм до 140 Нм. Это привело к снижению уровня вибрации и шума. Снизился и удельный расход топлива, что привело к увеличению ресурса двигателя до 200 тыс. км. Повысилась и экологичность мотора. Выбросы углекислого газа снижены со 175 г/км до 165 г/км.

АвтоВАЗ выпустил более 700 автомобилей с новыми двигателями. Рекомендованная розничная цена Lada Priora в комплектации «Стандарт» типа седан составляет 8 000 долларов США. е., а хэтчбек – 8 500 тыс. у.е. е. Отечественный производитель планирует в ближайшее время установить новые двигатели на Lada Granta и Lada Kalina.

Каждый раз перед покупкой автомобиля мы задумываемся, какой у него объем двигателя, сколько «лошадей» под капотом, какой расход топлива, сравниваем автомобиль по цвету, внутренней отделке, а также различным элементам экстерьера. Конечно, эти вопросы важны, но не менее важен и такой параметр, как привод газораспределительного механизма, короче, ремень ГРМ.

Ссылка!

Ремень ГРМ — элемент двигателя, выполняющий роль связующего звена между коленвалом и распредвалом на любом современном автомобиле.

Рено Логан варианты двигателя

Рассмотрим вариант, что вы собираетесь приобрести любимый народный автомобиль Рено Логан. Конструкторы концерна Renault оснастили автомобили (кроме топовой комплектации) двумя типами двигателей, прошедшими всевозможные технические испытания и имеющими индексы K7J, K7M, что указывает на двигатели объемом 1,4 и 1,6 литра 8V. (клапаны) соответственно. Автомобиль класса «люкс» имеет 1,6-литровый двигатель с 16-клапанной «головой» с индексом К4М. В каждом из них приводом газораспределительного механизма выступает ремень. А о том, какой двигатель выбрать в материале:

Теперь рассмотрим каждый двигатель в отдельности и разберемся, у какого из них будут гнуть клапана при обрыве ремня ГРМ.

K7J — 8-клапанный двигатель объемом 1,4 литра (клапан гнет)

Самый популярный двигатель у отечественного потребителя клапан гнет

Четырехтактный четырехцилиндровый Газовый двигатель K7J, эволюционировавший в наше время прямо из 80-е годы ХХ века. В связи с тем, что мотор является продолжением линейки двигателей предыдущего поколения, он имеет ярко выраженную особенность в виде устаревшей конструкции с повышенным расходом топлива. Однако это не мешает ему быть одним из самых ремонтопригодных двигателей в линейке.

На этом двигателе отсутствуют гидрокомпенсаторы, поэтому каждые 15-25 тысяч километров требуется процедура регулировки клапанов. И периодически бывают течи масла по сальнику коленвала.

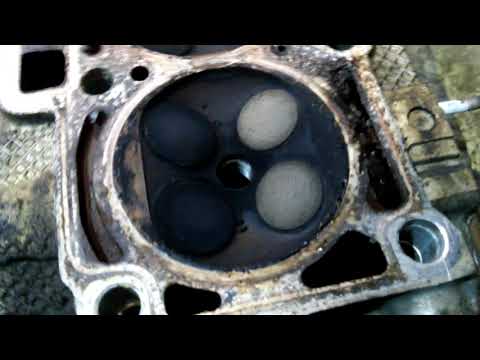

Загнуло 3 из 4 клапанов

Некоторые «логаны» предпочитают этот двигатель более мощной версии К7М.

К7М — 8-клапанный двигатель объемом 1,6 л (клапан гнет)

Менее популярный 1,6-литровый 8-клапанный двигатель — К7М

Мотор К7М от Рено конструктивно со своим предшественником K7J практически ничем не отличается. , то же жидкостное охлаждение и комбинированная система смазки. Та же проблема осталась с течью масла и отсутствием гидрокомпенсаторов — регулируем клапана.

погнутый клапан

Однако если посмотреть характеристики, то у этого двигателя увеличен ход поршня на 10,5 мм (из-за того, что изменена высота блока), а также самый большой объем двигателя и маховика .

Однако все вышеперечисленные достоинства никак не помогли спасти клапаны двигателя; при обрыве ремня ГРМ они гнется.

К4М — 16-клапанный двигатель объемом 1,6 л (клапан гнет)

Погнутые клапана на двигателе К4М

Отличительной чертой этого «топового» двигателя от предыдущих являются два облегченных распределительных вала в головке блока цилиндров и новая поршневая система. От этого мощность увеличилась на 20 л.с. по сравнению с К7М, при этом повысилась экономичность и стабильность в работе. На моторе К4М проблем с регулировкой клапанов через определенный интервал пробега нет, так как там уже присутствуют вышеупомянутые гидрокомпенсаторы.

Привод ГРМ по-прежнему осуществляется с помощью ремня и так же, как и на предыдущих двигателях, при его обрыве гнет клапана.

Причины!

Ремень ГРМ может порваться по разным причинам.

Из всего вышесказанного мы поняли, что на всех типах двигателей автомобилей Рено Логан при обрыве ремня ГРМ гнутся клапана. А ниже мы опишем причины, по которым вообще возникают обрывы и как этого избежать.

• Износ ремня ГРМ (некачественный или технический износ), попадание масла и т.п.
• Попадание различных инородных тел под ремень
• Насос застрял
• Натяжной(ые) ролик(и) застрял или ослаб
• Заклинивание коленчатого или распределительного вала

Чтобы не волноваться о состоянии ремня ГРМ, необходимо постоянно следить за его внешним состоянием, степенью натяжения, заменять согласно регламенту или менять сразу при наличии повреждений. Следите за тем, чтобы масло и другие жидкости не попали на ремень (это начало преждевременного износа).

Когда-то это был поршень и часть двигателя

Если при обрыве ремня ГРМ погнулись только клапана, можно сказать, что это большая удача. В некоторых ситуациях такая поломка может привести к повреждению самих поршней, поверхностей цилиндров.

Симптомы и поведение автомобиля, у которого требуется замена ремня ГРМ

В результате повышенных нагрузок или износа шатунно-поршневой группы ремень ГРМ может перескочить на один оборот, в результате чего,. Это явление является признаком проверки состояния ремня и правильности его установки.

Стоимость ремонта

Конкретно в каждой ситуации, в зависимости от состояния двигателя, после его остановки из-за поломки привода ГРМ, автослесари рассчитают стоимость ремонта строго индивидуально.

На обычном примере с обрывом ремня в двигателе K7J средняя стоимость ремонта (с материалами) составит примерно 10-15 тысяч рублей.

Как-то писал про двигатели ПРИОРЫ, меня спросили — «», очень познавательно прочитал. В этой статье я обещал рассказать о самом принципе, почему на одних двигателях это происходит, а на других нет. В общем, о самом процессе разбивки, сегодня постараюсь разложить все по полочкам, как раз для вас «новичков». не буду тянуть пойдем…

Т. клапаны входят в состав G азодисп R разветвитель м механизм автомобиля (ГРМ). Следует отметить, что деталь довольно важная, без них не было бы выхлопных газов, и не создавалась бы компрессия в цилиндрах при впрыске и воспламенении топлива. В современных двигателях их бывает разное количество от 8 до 32. Но в большинстве случаев используются варианты с, они самые распространенные из всех.

«Заставляет» их работать, открывая и закрывая распределительный вал, который находится сверху, в головке блока.

Раскручивается и благодаря специальным овалам нажимает на клапан — он открывается, или отпускает — закрывается. В свою очередь распределительный вал работает на ременной или цепной передаче от коленчатого вала.

Распредвал и коленвал обязательно синхронизированы, чтобы открытие клапанов и движение поршня совпадали в определенной последовательности — при движении поршня вниз клапаны открываются («прожигают» в камеру), при поршень поднимается, они закрываются (уходят вверх), создавая тем самым давление в камере сгорания, затем свечи поджигают смесь и нагнетательный поршень опускается. Этот цикл повторяется много раз. Вот небольшой видео ролик работы для понимания.

Это идеально рабочая схема, при должном обслуживании(своевременной замене) все проедет много тысяч километров.

Хочу заметить, что это может быть как на 8 так и на 16 клапанных двигателях. Причина проста — это обрыв ремня или цепи ГРМ. Справедливости ради стоит отметить, что «цепь» рвется очень редко, в основном она растягивается и начинают прыгать «зацепляющие» звездочки, что тоже может быть причиной.

При обрыве распредвал резко останавливается, но коленвал продолжает толкать поршни. Таким образом, опущенные клапана «вжигаются» в камеру сгорания, поршень тоже идет вверх — чего при нормальной работе происходить не должно. Они встречаются в «верхней точке» и поршень, обладая высокой энергией, просто гнет или ломает клапаны. Как видите, все достаточно банально.

Такая поломка очень дорогая — нужно «половить» мотор и вытаскивать погнутые элементы, иногда страдает даже сама головка блока (но редко), так что ее тоже надо будет менять. Также можно обнаружить повреждения поршней (пробивает клапана), но тут все еще серьезнее, потребуется снимать распредвал и поршни с «шатунами».

1) Самая частая причина — просто несоблюдение инструкции по замене ремня от производителя. Как правило, если ваш автомобиль на гарантии, то и замена будет по гарантии, но если обслуживать самостоятельно, то многие забывают или экономят на замене. Он «вылезает» боком.

2) Некачественный ремень, сейчас просто много подделок, особенно на наши ВАЗы. В реальности не ходят и 5000 км (было несколько раз на служебной машине), так что берите лучше проверенные варианты. Или поменять на СТО с гарантией.

3) Насос неисправен. В некоторых моделях автомобилей он занимается еще и ремнем, а если выходит из строя, то просто заклинивает, протирает ремень за считанные часы.

4) Изнашивается сам распределительный вал. Он сделан из металла и понятно, что через какое-то время он изнашивается (может заклинить), хотя времени должно пройти немало (большой пробег).

5) Неисправны натяжные ролики системы газораспределения. Могут отвалиться, могут заклинить — в любом случае ремень либо порвется, либо слетит — конец только один, клапана загнет.

Защитники только одни. Вовремя меняйте ремень, а также натяжные ролики и другие элементы этой системы, закрепленные за вами по регламенту. Берите «расходники» в официальных или проверенных магазинах СТО, ведь подделки ходят гораздо реже оригиналов, тут вы рискуете каждую тысячу километров, в общем, ремень — это не та запчасть, на которой стоит экономить.

Конечно есть, но сейчас они очень редки. Еще раз советую — есть модели моторов, которые раньше «не гнулись». Однако, к сожалению, сейчас их практически нет. Поэтому многие проводят — такой тюнинг силовых агрегатов.

Суть тут тоже банальная, простая — ставят вместо обычных поршней. Тогда даже в случае обрыва клапана просто утонут в этих отверстиях и ничего страшного не произойдет. Нужно будет поставить новый ремень и синхронизировать распредвал и коленвал.

«Здоров» — скажете вы. НО почему тогда такие поршни не ставятся на все модели? Ведь это 100% защита.

Опять же все просто — такие поршни съедают часть мощности двигателя, причем прилично. До сих пор ведутся споры о том, сколько. Одни говорят, что примерно на 5 — 7%, и это, извините, ПРИЛИЧНО! Все дело в том, что такой поршень тяжелее, и компрессия не такая эффективная. Именно поэтому многие отказались от этого решения. Многие — но не все!

Подробности Категория: Новости Опубликовано 27.07.2018

Двигатели АвтоВАЗа получат новый поршневой двигатель, который позволит избежать загиба клапанов при обрыве ремня ГРМ.

Как известно, одним из недостатков современных двигателей является загибание клапанов при обрыве ремня ГРМ. Ресурс ремня предсказать довольно сложно, так как он может порваться не только из-за износа, но и при заклинившей помпе или натяжном ролике.

При обрыве ремня ГРМ современный двигатель обычно гнет клапана относительно поршней. Это приводит к дорогостоящему ремонту.

АвтоВАЗ решил устранить эту проблему, сообщает CARscope.ru. Поставщик завода компания «Федерал Могул» освоила выпуск поршней со специальными выемками.

Благодаря такой форме и поршни, и клапана останутся целыми даже в случае обрыва ремня ГРМ.

Новая поршневая группа предназначена для ряда двигателей. Это 8-клапанный ВАЗ-11186 мощностью 87 л. с., а также 16-клапанные двигатели ВАЗ-21126 (98 л.с.) и ВАЗ-21127 (106 л.с.), которые устанавливаются на автомобили семейства Калина и Гранта.

106-сильный двигатель ВАЗ-21129, предназначенный для моделей Vesta и XRAY, в ближайшее время также должен получить версию с новыми поршнями. А вот новый агрегат ВАЗ-21179 объемом 1,8 л и мощностью 122 л. С. пока не купишь новый поршень.

Осенью 2015 года семейство автомобилей Лад пополнилось топовой моделью – автомобилем Веста, выпускаемым в кузове «седан». Задавая вопрос «гнет ли клапана на Лада Веста», нужно четко понимать, о каком двигателе идет речь: о 1,6-литровом русском или Ниссане, а может быть, о последней разработке ВАЗ с названием «21179».

Здесь рассматриваются варианты, относящиеся к автомобилям, выпускаемым сейчас или тем, которые начнут выпускаться в ближайшем будущем. Также для Весты был разработан 8-клапанный двигатель – он уж точно не гнет клапана и точно не будет устанавливаться на топовые седаны 2016 года. материал: !

ДВС ВАЗ-21129, 106 «сил» (клапан давления)

Под капот 106-сильной Лада Веста

Немного истории. Мотор 21129 является доработанной версией другого двигателя, а именно 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапана, хотя на поршнях были сделаны канавки (рис. 1). Дело в том, что глубина канавок была недостаточной: при определенных условиях клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом на новое поколение двигателей внутреннего сгорания, то есть на 21129, была доработана конструкция поршней. А вот внешняя форма почти не изменилась, а углубления хоть и остались, но их глубина по-прежнему недостаточна.

Здесь рассматривался вопрос гнут ли клапана Лада Веста с двигателем 21129. И ответ был однозначным: да, угнетение.

Теоретически проблема с загибанием клапанов характерна для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр. Каждый новый 16-клапанник «наследует» его. Исключение составляет один раритет — двигатель внутреннего сгорания ВАЗ-2112, объем которого составляет 1,6 литра. Там углубления сделаны на совесть (рис. 2).

122-сильный двигатель «21179»(клапан гнет)

По своей конструкции двигатель внутреннего сгорания ВАЗ-21179 мало чем отличается от своих предшественников. Рабочий объем был увеличен до 1774 мл, что было достигнуто за счет изменения длины хода поршня: она составила 75,6 мм стало 84,0 мм

Элементы шатунно-поршневой группы

Сам поршень теперь подходит к цилиндру лучше, чем в двигателях 21127 и 21129. Увеличилось расстояние от поршневого пальца до днища поршней на 1,3 мм до 26,7 мм Но более глубоких бороздок на днище не появилось. Механизм ГРМ по-прежнему приводит в движение ремень, и при его обрыве никто не отменял возможность загибания клапанов.

Теперь мы знаем, гнутся ли клапана на Лада Веста с двигателем 1,8 л. Ответ будет таким же, как и для всех 16-клапанных двигателей внутреннего сгорания ВАЗ (за исключением 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на ВАЗе не собираются.

Привод ГРМ на двигателях 21179 комплектуется не одним, а двумя натяжными роликами. Что сделано то, чтобы конструкция меньше подвержена растяжению ремня ГРМ.

Здесь написано: количество натяжных роликов — два

Один из автоматических натяжных роликов может заклинить, но тогда его функцию возьмет на себя второй автоматический ролик.

Поршни, не гнутые клапана

Поршневые комплекты для некоторых «старых» 16-клапанных агрегатов производятся сторонними фирмами. Эти детали снабжены глубокими пазами. Дело в том, что поршень не достает до тарелок и не может погнуть клапана.

Тюнинговый поршень ДВС 21126-21127

Элементы ШПГ разные двигатели(21127, 21129, 21179) совместимы. А вот поршни от «старых двигателей» в мотор Весты ставить не нужно:

• В ДВС 21129 после такого «тюнинга» возрастут потери на трение;
• Если в ДВС 21179 установить поршни от 26 или 27 двигателя, то сразу изменится рабочий объем.

У «29-го», как и у «79-го» Лада Веста двигатель гнет клапана только с «вазовскими» поршнями. Но установив «тюнинговую» деталь, прибавки мощности не ждите. И еще, применяя нестандартные элементы, можно сильно сократить ресурс (потерять гарантию, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнется, есть цепь)

Двигатель HR16DE в разобранном виде

Здесь нет «глубоких канавок». Теперь обратим внимание на то, как устроен механизм ГРМ.

Ничего, кроме шестерен и цепей

Здесь нет зубчатого ремня — его заменяет цепь. Трудно представить следующие две ситуации:

• Цепь могла перескочить через зубья одной или нескольких шестерен;
• Один из элементов был поврежден настолько сильно, что наличие повреждений привело к разрыву.

Пока цепь остается целой, клапаны и поршни не могут встретиться друг с другом, что бы ни случилось с двигателем. Плохо только то, что цепь может заклинить.

Гнут ли клапана Лада Веста с ДВС Nissan? Ответ «нет» был бы неверным — не исключен обрыв цепи. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Давайте посмотрим, почему.

Четыре общеизвестных факта

Показатель ресурса цепи ГРМ всегда превышает срок службы двигателя. Это первый факт, но при этом должно выполняться условие: замена масла должна быть своевременной. В общем, схема выходит из строя постепенно, и это сопровождается симптомами:

• Звуковые призвуки (стрекотание) на холостом ходу;
• В момент прохождения «проблемной зоны» может наблюдаться фазовый сдвиг.
