Радиатор ВАЗ 2109: технические характеристики и замена

Радиатор ВАЗ-2109 является составным элементом системы охлаждения (СО), служащей для создания и поддержания оптимального температурного режима работы двигателя. От ее устойчивого функционирования зависит безопасность двигателя и автомобиля. Прекращение циркуляции охлаждающей жидкости (ОЖ), вызванное течью радиатора или выходом из строя другого элемента системы, приводит к перегреву и поломке. Стабильная работа системы охлаждения позволяет обеспечить равномерный съем тепла с деталей работающего двигателя, без чего нормальное его функционирование невозможно.

Содержание

Конструкция и технические характеристики радиатора
Причины замены устройства
Пошаговая инструкция по замене радиатора
Сборка и проверка системы охлаждения

Вернуться к оглавлению

Конструкция и технические характеристики радиатора

На вазовской «девятке» установлена жидкостная, герметичная система охлаждения с принудительной циркуляцией. Охлаждение антифриза происходит в радиаторе, расположенном в передней части моторного отсека. Герметичность системы обеспечивается установкой 2 клапанов в крышке расширительного бачка. При подъеме давления выше 1.1 кг/см² выпускной клапан открывается и тем самым поддерживает значение параметра в пределах 1-1.1 кг/см². Это позволяет увеличить температуру кипения ОЖ до 110 °С.

Если давление в СО снизилось до 0.03-0.13 кг/см² ниже атмосферного на холодном двигателе, то открывается впускной клапан. При выравнивании параметров последний закрывается. Радиатор охлаждения ВАЗ-2109 представляет собой элемент СО состоящий из 2 вертикальных пластмассовых бачков, соединенных между собой по высоте 2 горизонтальными рядами алюминиевых трубок. Для увеличения площади теплосъема на них напрессованы охлаждающие пластины. Левый бачок разделен горизонтальной перегородкой для изменения направления движения потока.

Охлаждающая жидкость подается через патрубок, расположенный в верхней части радиатора, а отводится через нижний.

В правом бачке установлен датчик-выключатель, который управляет вентилятором радиатора. При температуре жидкости около 100 °С включается электродвигатель, а при 95 °С — отключается. Радиатор устанавливается в рамку. На него закрепляется кожух с установленным вентилятором. Рамка радиатора ВАЗ-2109, в свою очередь, крепится к корпусным конструкциям автомобиля.

Заполнение системы ОЖ проводится через расширительный бачок. Конструктивной особенностью радиатора «девятки» является отсутствие заливной горловины. Во избежание получения травмы запрещается открывать крышку бачка и проводить доливку жидкости на горячем двигателе.

Вернуться к оглавлению

Причины замены устройства

Если в процессе эксплуатации возрастает температура охлаждающей жидкости и при этом уровень не снижается, то, скорее всего, возникли проблемы с радиатором.

Поскольку трубки устройства алюминиевые, а диаметр их мал, ремонту они не подлежат. Сегодня автомагазины предлагают различные присадки, растворимые в ОЖ, и тампонирующие свищи. Однако следует помнить, что их применение является временной мерой. Во время поездки неисправность может возникнуть вновь и привести к тяжелым последствиям.

Чаще всего течи радиатора возникают из-за механического повреждения пластмассовых бачков и охлаждающих трубок во время аварий либо ремонтных работ в моторном отсеке. При таком дефекте проводить восстановление нецелесообразно. В этом случае рекомендуется выполнить замену радиатора охлаждения двигателя на исправный.

Чтобы убедиться в том, что прибор не герметичен, его погружают в ванну с водой, предварительно заглушив отверстия, и подают сжатый воздух. По наличию появившихся пузырьков судят о месте и степени повреждения. Во время эксплуатации автомобиля зимой и в дождливую погоду радиатор загрязняется, особенно в нижней части. При этом существенно ухудшается охлаждение жидкости, что неблагоприятно сказывается на работе двигателя.

Имеющиеся в грязи агрессивные вещества вступают в реакцию с материалом трубок, в результате чего появляются свищи.

Использование некачественного антифриза может не только привести к выходу из строя радиатора, но и стать причиной поломки других элементов системы охлаждения. Не рекомендуется в качестве ОЖ использовать воду, т. к. на внутренних поверхностях рубашки блока цилиндров, водяной помпы и трубках радиатора появляется накипь. Она приводит к ухудшению теплосъема, что негативно влияет на работу двигателя.

Для эффективной работы СО необходимо периодически проводить ее промывку и замену ОЖ. Это поможет избежать возникновения поломок и продлит срок службы элементов системы.

Вернуться к оглавлению

Пошаговая инструкция по замене радиатора

При наличии некоторых навыков демонтировать радиатор можно своими руками. Если же автолюбитель не имеет опыта ремонта, то эту работу лучше поручить специалисту. Перед началом разборки нужно подготовить емкость для отработанного антифриза. Сливать его на землю не рекомендуется, т. к. жидкость токсична и можно нанести вред окружающей среде.

Для замены радиатора ВАЗ-2109 необходимо выполнить ряд последовательных действий:

Отсоединить аккумулятор и убрать его из моторного отсека.
Слить ОЖ. Для этого откручивают пробки на радиаторе, блоке цилиндров и открывают кран отопителя. Работы проводят на холодном двигателе.

На «девятке» с инжектором необходимо дополнительно снять корпус воздушного фильтра.
Отсоединить контактные колодки от двигателя вентилятора и датчика-выключателя и срезать хомут, которым крепится жгут проводов.
Демонтировать скобу тяги дроссельной заслонки, закрепленной на кожухе вентилятора.
Отсоединить резиновые патрубки от рубашки блока цилиндров, термостата и пароотводящий шланг, сняв хомуты крепления.
Отвернуть гайки, крепящие радиатор к кузову машины.
Извлечь его наружу вместе с вентилятором охлаждения

После этого снимают шланги с патрубков радиатора и оставшееся оборудование.

Если во время разборки были вынуты подушки нижнего крепления, то их необходимо установить на место, а при наличии трещин или потере эластичности — заменить. На этом работы по демонтажу дефектного радиатора считаются оконченными.

Вернуться к оглавлению

Сборка и проверка системы охлаждения

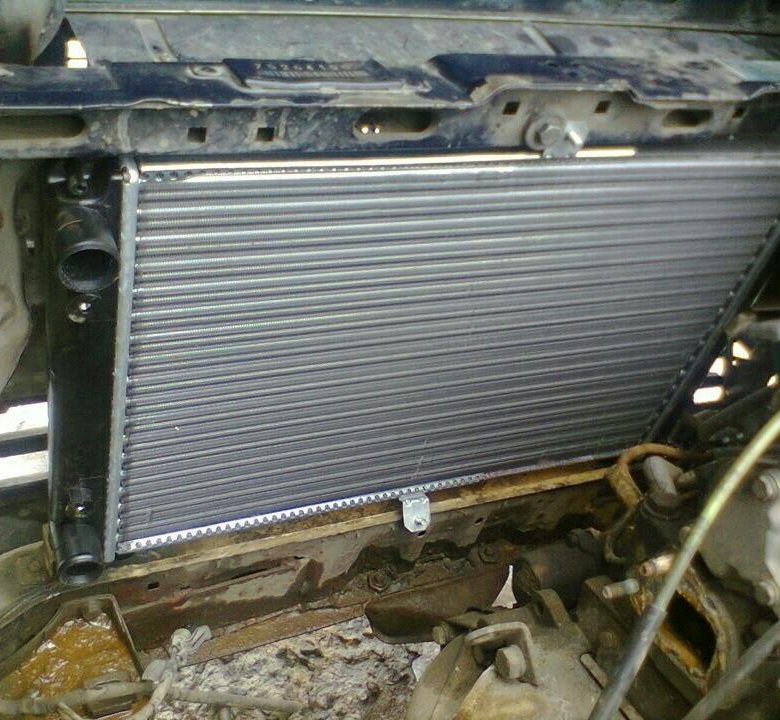

После проверки на герметичность проводят установку нового радиатора. Сборка осуществляется в обратной последовательности. После окончания монтажа в систему заливают ОЖ. Производитель рекомендует использовать оригинальные марки ТОСОЛ А-40 или А-40М. Согласно инструкции объем СО составляет 8.7 л, но на практике более 7. 5 л залить невозможно.

Чтобы в системе не образовывалось воздушных пробок, машину нужно установить так, чтобы моторный отсек был выше багажника. Для контроля заполнения СО необходимо снять шланг со штуцера дроссельной камеры карбюратора. Жидкость наливают в расширительный бачок, из которого она распределяется по системе. Как только из штуцера карбюратора начнет выливаться антифриз, заливку немедленно прекращают, а шланг устанавливают на место и закрепляют хомутом.

Перед тем как закрыть горловину расширительного бачка, пробку промывают проточной водой и нажатием пальца проверяют работу клапанов на отсутствие заклинивания. Если возникли сомнения в работоспособности, крышку заменяют исправной. Прежде чем запустить двигатель, проводят визуальный осмотр системы на отсутствие протечек в местах соединений. Если таковые имеются, то неплотности устраняются, а пролитая жидкость насухо вытирается.

Для проверки системы в работе двигатель должен работать на холостых оборотах. При этом необходимо контролировать температуру ОЖ и герметичность всех соединений. Проверяется действие термостата, автоматический пуск вентилятора и работа отопителя. Если по результатам осмотра и функционированию СО замечаний нет, то на этом этапе действия по восстановлению работоспособности системы заканчиваются. После остановки двигателя и охлаждения жидкости проверяется уровень в расширительном бачке и, при необходимости, доливается до нормы.

Для стабильной работы СО двигателя необходимо периодически промывать соты радиатора, через 50-70 тыс. км проводить замену антифриза, следить за герметичностью соединений и контролировать работу других механизмов системы.

Как заменить радиатор и вентилятор двигателя ВАЗ-2109

Чтобы снять радиатор, подготавливаем автомобиль для данной работы.

Устанавливаем автомобиль на смотровую канаву или лучше на подъемник

Снимать радиатор нужно, после того как двигатель и его детали остынут.

Снимаем минусовую клемму с аккумуляторной батареи.

Если вы снимаете вентилятор вместе с радиатором, то операции 6 и 9 выполнять не надо.

Отверните болты крепления защиты картера и снимите ее.

Отверните пробку расширительного бачка и откройте кран отопителя.

Установите под сливное отверстие емкость, отверните пробку сливного отверстия в блоке цилиндров и слейте из блока охлаждающую жидкость.

Установите емкость под сливное отверстие, отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора

Отсоедините провода от датчика включения электровентилятора

Отверните два болта и две гайки крепления кожуха электровентилятора

Отверните две гайки крепления и снимите кронштейн.

Отсоедините колодку с проводами от электродвигателя вентилятора.

Наклоните кожух с электровентилятором в сторону двигателя и выньте его из моторного отсека

Ослабьте хомуты крепления и отсоедините два верхних шланга от радиатора.

Отсоедините нижний шланг от радиатора

Наклоните радиатор в сторону двигателя и выньте его из моторного отсека

Одной из возможных причин перегрева двигателя может быть засорение радиатора. В этом случае промойте радиатор водой.

Проверьте герметичность радиатора.

Для проверки заглушите патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см ²) и опустите радиатор в ванну с водой на 1 мин.

Если появились пузырьки воздуха, то радиатор негерметичен, и его надо заменить.

Замена крыльчатки и электродвигателя вентилятора

Отсоедините провода электродвигателя вентилятора от держателя на кожухе вентилятора.

Отверните три гайки крепления и снимите электродвигатель с крыльчаткой с кожуха

Отверните гайку крепления.

Снимите крыльчатку с электродвигателя.

Для замены подушек вентилятора вытолкните отверткой распорную втулку из подушек

Выньте подушку из отверстия в кожухе вентилятора

Установите электродвигатель с крыльчаткой на кожух в порядке, обратном снятию.

Установка радиатора и вентилятора с кожухом

Установку радиатора и кожуха с вентилятором производите в порядке, обратном снятию, с учетом следующих моментов.

Сначала установите резиновые подушки в отверстия кузова, а затем вставьте в них установочные штифты радиатора.

Перед установкой радиатора в моторный отсек наклоните его и подсоедините к радиатору верхние шланги системы охлаждения

После установки залейте охлаждающую жидкость в систему охлаждения

Замена автомобильного радиатора и стоимость

ЗАПРОСИТЬ ЦЕНУ

Ориентировочная цена рядом со мной

Расположение службы

Рейтинги клиентов

(2,044)

Включено бесплатно с этой услугой

Онлайн-бронирование

6 3

12 месяцев / 12 тыс. Гарантия на милю

Бесплатная 50-точечная проверка безопасности

Наши сертифицированные мобильные механики могут приехать к вам домой или в офис 7 дней в неделю с 7:00 до 9:00. ВЕЧЕРА.

Посмотреть наличие

Рейтинги клиентов

(2,044)

Это зависит от типа автомобиля, на котором вы ездите, и от автомастерской, в которую вы обращаетесь. Наши механики мобильны, а это значит, что у них нет накладных расходов, которые есть у ремонтных мастерских. Они обеспечивают вам удобство, приходя к вам домой или в офис.

905926 905966 905966 900,04 $ Quatro 2

Audi

Автомобили	Оценка	Стоимость запчастей	Стоимость рабочей силы	Экономия	Средняя дилерская цена
2009 Toyota Tacoma	525 $	$ 391,54	$ 132,98	3%	2009 Dodge Ram 2500	495 долларов	390,52 долларов	104,48 долларов	2%	508,77 долларов
2008 Toyota Tacoma	525 $	$ 391,54	$ 132,98	3%	$ 542,04	744 $	373,54 $	370,46 $	6%	792,79 $
2006 Acura RSX
$ 506	7 7	170,98 $	4%	528,15 $
Mercedes-Benz CLA45 AMG 2016	1162 $	800,82 $	360,96 $	3%	1209,32 $

Быстрое и простое обслуживание у вас дома или в офисе

0,12-0 миль в месяц, гарантия

Что такое Радиатор?

Радиатор выполняет важную функцию; он предохраняет двигатель от перегрева. Во время работы двигатель выделяет тепло. Охлаждающая жидкость, протекающая по системе, поглощает и отводит от двигателя лишнее тепло. Затем охлаждающая жидкость проходит через радиатор, где охлаждается, а затем возвращается обратно в двигатель, чтобы снова поглотить тепло.

Радиатор состоит из двух баков, соединенных друг с другом алюминиевыми или латунными трубками. Когда охлаждающая жидкость проходит через эти трубки, вентилятор охлаждения радиатора продувает воздух через радиатор, чтобы снизить температуру охлаждающей жидкости. Бачок обычно сделан из пластика, и он часто трескается и начинает вытекать охлаждающая жидкость. Если бачок или трубки треснут, произойдет утечка охлаждающей жидкости, автомобиль перегреется и может привести к серьезному повреждению двигателя. Радиаторы тоже со временем забиваются. Когда это происходит, через радиатор проходит недостаточное количество охлаждающей жидкости, что приводит к накоплению тепла, что приводит к перегреву двигателя.

Радиатор

Имейте в виду:

При замене радиатора лучше также заменить крышку радиатора и термостат.
После замены радиатора лучше всего проверить его на наличие утечек, чтобы убедиться, что все в рабочем состоянии.

При замене радиатора следует проверить всю систему охлаждения, особенно шланги радиатора.

Как это делается:

Осмотрите радиатор на наличие утечек.
Опрессовка системы охлаждения.
Снимите и замените радиатор.
Заполните радиатор соответствующей смесью охлаждающей жидкости 50/50.
Повторно проверьте на наличие утечек.

Наша рекомендация:

Следуйте графику сервисного обслуживания, предоставленному производителем, чтобы регулярно заменять охлаждающую жидкость. Хорошей практикой является замена охлаждающей жидкости каждые 25 000-40 000 миль. Замена охлаждающей жидкости гарантирует отсутствие в ней загрязнений, таких как ржавчина или накипь, которые могут препятствовать ее протеканию через радиатор и двигатель. Учитывая высокие температуры двигателя, резервуары в радиаторе неизбежно треснут. Термостат следует заменить при замене радиатора, а также все необходимые шланги радиатора. Система также должна быть промыта от всей старой охлаждающей жидкости, чтобы удалить любые загрязнения.

Какие общие симптомы указывают на необходимость замены радиатора?

Автомобиль перегревается.
Утечка охлаждающей жидкости (красная, желтая, зеленая жидкость).

Насколько важна эта услуга?

Если неисправный радиатор не заменить, перегрев двигателя потенциально может привести к серьезным внутренним повреждениям двигателя.

Быстрое и простое обслуживание у вас дома или в офисе

Гарантия на 12 месяцев и пробег 12 000 миль
