Замена сальников приводных валов на Пассат Б5 с АКПП 01V

Ремонт » Трансмиссия » Приводные валы » Volkswagen » Passat » Passat B5, 2000 — 2005

14.08.2017

Замена сальника правого приводного вала
Снятие
1. Ослабьте болты крепления ступицы и правого колеса.
2. Снимите правое переднее колесо.

	3. Снимите брызговик (стрелки) в нише правого колеса (рис. 7.33).
	4. Снимите защитный лист над шарниром полуоси (стрелки) (рис. 7.167).

5. Снимите правую полуось.

6. Зафиксировав вал от прокручивания, отверните болт (стрелка) (рис. 7.427).

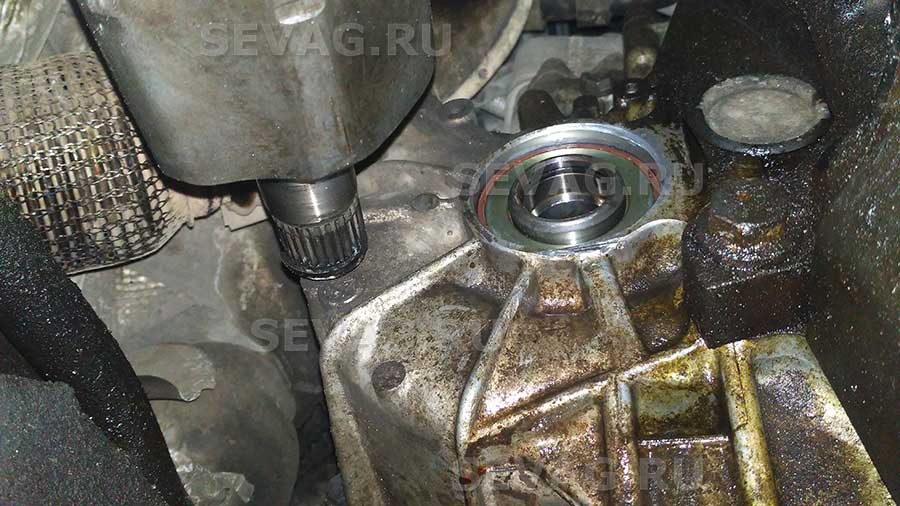

7. Установите поддон под главную передачу и извлеките правый приводной вал.

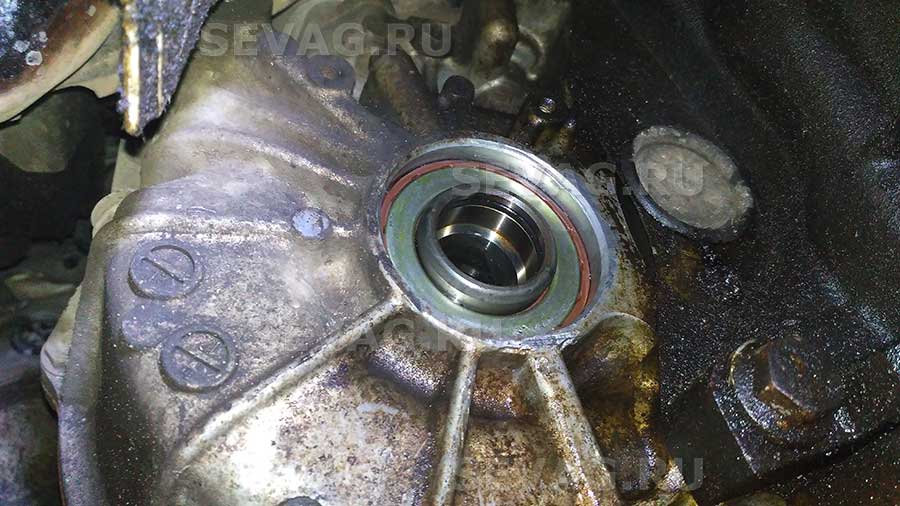

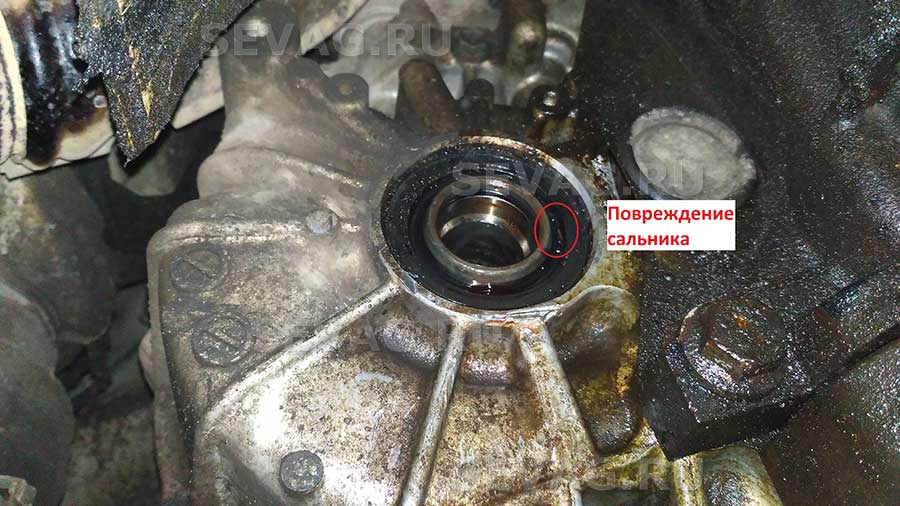

8. Извлеките сальник правого приводного вала (рис. 7.428).

Установка
9. Смажьте маслом внешнюю часть и рабочие кромки сальника.
10. Заполните пространство между рабочими кромками сальника до половины смазкой G 052 128 А1.

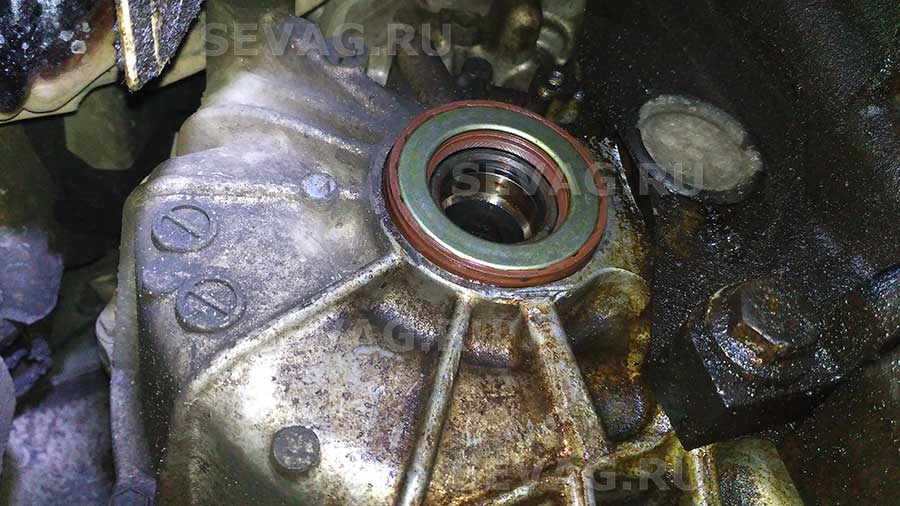

11. Запрессуйте новый сальник в картер главной передачи до упора (рис. 7.429). Открытая сторона сальника должна быть направлена в сторону коробки передач.

12. Дальнейшая установка проводится в порядке, обратном снятию.,

Замена сальника левого приводного вала
Снятие
1. Ослабьте болты крепления ступицы и левого колеса.
2. Снимите левое переднее колесо.

	3. Снимите брызговик (стрелки) в нише левого колеса (рис. 7.33).
	4. Снимите защитный лист над шарниром полуоси (стрелки) (рис. 7.167).

5. Снимите левую полуось.
6. Установите поддон под картер главной передачи.
7. Выкрутите резьбовую пробку (стрелка) и откачайте устройством V.

A.G 1358 А не менее 0.5 литров масла (рис. 7.430).

Внимание! Перед снятием приводного вала в обязательном порядке удалите масло из картера главной передачи.

8. Извлеките датчик спидометра.
9. Снимите кронштейн коробки передач с корпуса подшипника.

10. Отверните болты (стрелки) и снимите корпус подшипника приводного вала (рис. 7.431). Момент затяжки: 23 Нм.

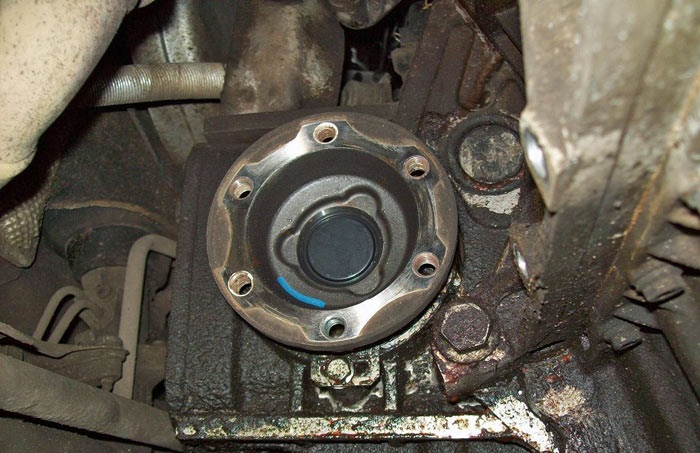

11. Извлеките вал с фланцем.

	12. Извлеките стопорное кольцо (стрелка А) роликоподшипника (рис. 7.432).
	13. Выпрессуйте приводной вал из корпуса подшипника (рис. 7.433).

14. С помощью приспособления MP 3-418 извлеките сальник.

15. Выпрессуйте роликоподшипник из корпуса (рис. 7.434).

Установка

16. Запрессуйте в корпус новый шарикоподшипник (рис. 7.435).

17. Смажьте маслом внешнюю часть и рабочие кромки сальника.
18. Заполните пространство между рабочими кромками сальника до половины смазкой G 052 128 А1.

	19. Запрессуйте новый сальник в корпус подшипника до упора (рис. 7.436). Открытая сторона сальника должна быть направлена в сторону коробки передач.
	20. Установите на приводной вал ротор датчика спидометра (стрелка) (рис. 7.437). Выступ ротора должен совпадать с пазом фланцем вала.
	21. Установите на вал с фланцем корпус с шарикоподшипником (рис. 7.438).
	22. Установите стопорное кольцо (стрелка А) (рис. 7.439).

23. Замените уплотнительное кольцо (стрелка В) в корпусе подшипника.
24. Проверьте шлицы приводного вала на отсутствие повреждений и заусенец.
25. Дальнейшая установка проводится в порядке, обратном снятию.
