Стартер Форд Фокус 2. Замена бендикса — tsa-auto.ru

Все началось с того, что при запуске двигателя стали появляться срывы. В принципе было понятно, что дело в бендиксе, но не было времени им заняться. Прошло около недели с момента особо тревожных симптомов (2-3 срыва подряд), пока я с трудом смог завести двигатель с 10 раза. Пришлось отменить все свои планы и поставить машину в гараж на время поиска запчасти и устранения неисправности.

На замену купил бендикс Bosch 1006 209 804

Снятие стартера

Стартер Форд Фокус 2 крепится двигателю тремя болтами на 13, к первым двум можно добрать сверху, к третьему снизу. Лучше сразу снять корпус воздушного фильтра и дроссельный узел.

Отсоединяем аккумулятор, приподнимаем автомобиль, снимаем защиту двигателя. Выкручиваем болты стартера и размыкаем разъем втягивающего реле, вот он

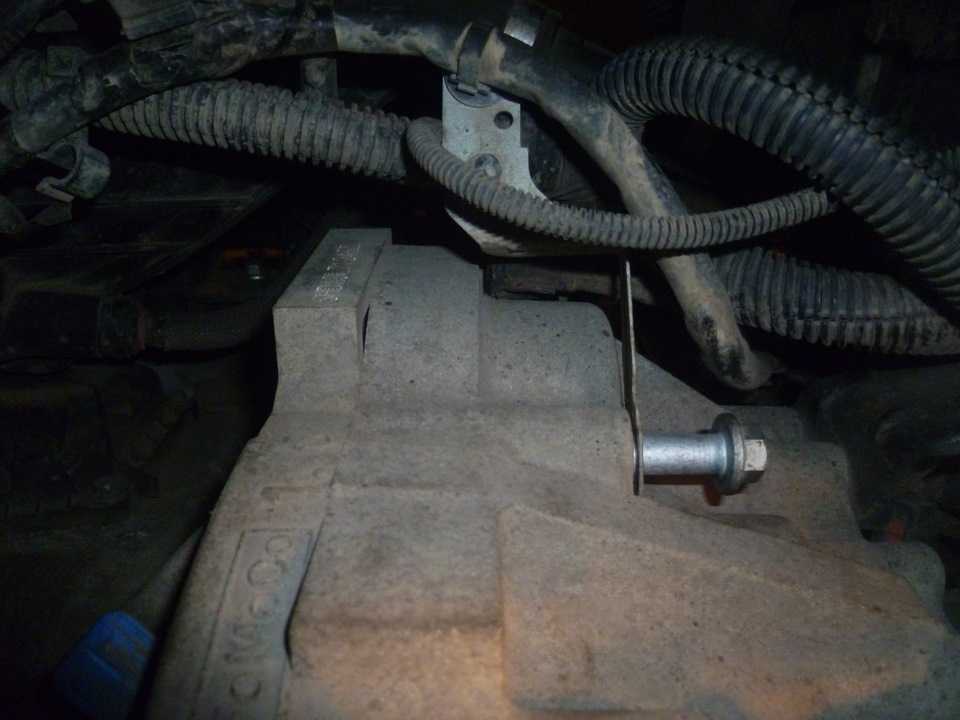

Нижний болт

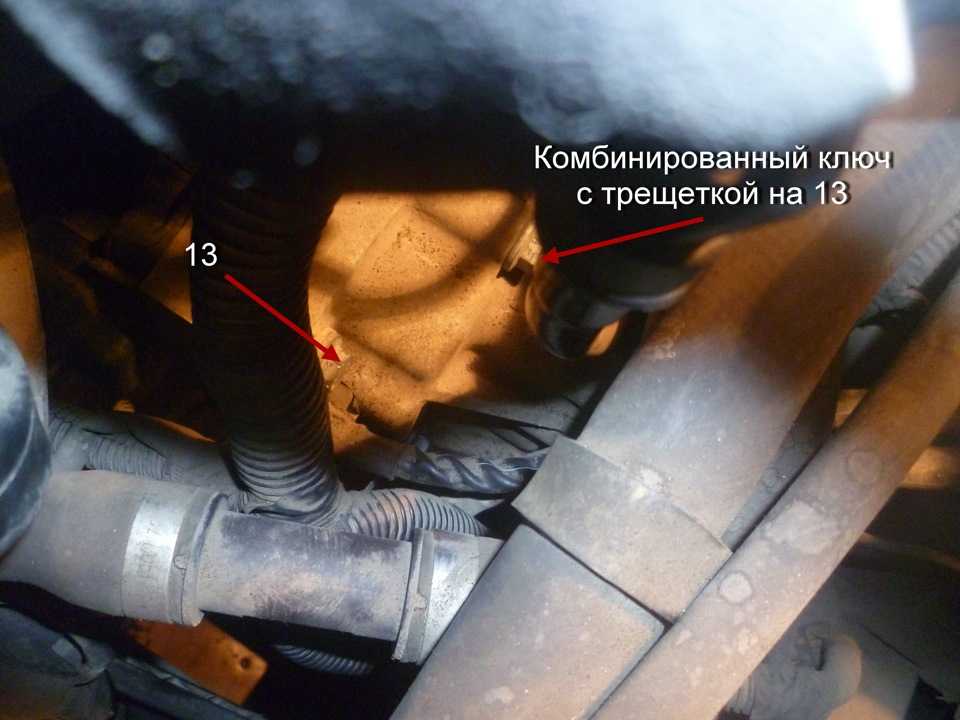

и два верхних

Стартер проще снимать со всеми проводами от генератора и до плюсовой клеммы аккумулятора. Откручивать провода от втягивающего реле неудобно. Откручиваем клемму от генератора

и от плюса аккумулятора

Далее нужно разрезать хомутик и снять защелки крепящие данный провод. При сборке можно будет закрепить его на кабельные стяжки.

Подаем стартер вправо (по ходу), выводя его из корпуса кожуха сцепления. Там же рядом увидите разъем, его тоже отсоединяем, чтобы не мешался.

Стартер Форд Фокус 2 вынимается вниз, но места в моторном отсеке мало, поэтому показываю на фото его положение перед тем как он был снят, в других положениях этого сделать не получалось, мешает нижний патрубок системы охлаждения. Его немного нужно вдавить и отодвинуть.

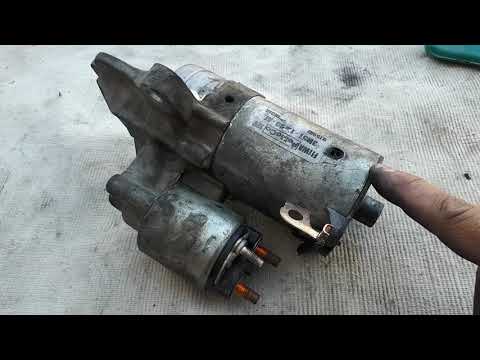

Снятый стартер Форд Фокус 2, маркировка BOSCH 0001108408

Разборка стартера

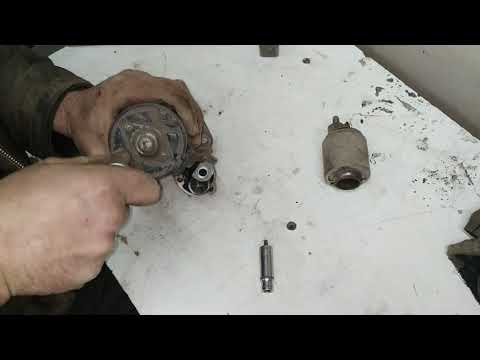

Далее приступаем к разборке. Сразу скажу, что втягивающее мне снять не удалось, болты тоrх закисли, один из них смялся и я это дело оставил, на будущее придется их высверлить, приготовив замену. Пришлось снимать и вставлять бендикс через вилку. Ничего сложного в этом нет.

Раз уж разобрали, осматриваем состояние коллектора, щеток и проверяем смазку. Но самое интересное — это снятие стопорного кольца бендикса.

Чтобы его снять нужно сбить верхнюю обойму подходящей по диаметру головкой или оправкой, потом отверткой поддевается и снимается кольцо, обойма и можно вытащить сам бендикс, разжав немного вилку включения, т.к. втягивающее реле не снято.

При сборке со стопорным кольцом могут возникнуть проблемы. Советую снять кольцо, сжать его пассатижами, а потом ставить на вал. Оно скорее всего деформируется и станет не очень круглым, но если этого не сделать, на месте пассатижами оно не сожмется, так как очень упругое. Насадить обойму на место поможет рожковый ключ на 12 или 13, используем его как вилку. Держать будет.

Новый и старый бендикс:

Далее чистим стартер изнутри, также желательно разобрать редуктор, промыть и смазать шестерни механизма редуктора

Будьте осторожны при вставке ротора в в корпус, магнит резко втягивает ротор и щетки могут остаться у вас в руках

Собрать все на место поможет головка на 22

Еще несколько фото разобранного редуктора. В данном стартере шестеренки на игольчатых подшипниках с маркировкой INA. На таком же стартере в C-Max был редуктор, где шестеренки были на втулках.

Теперь все смазываем, собираем и устанавливаем на автомобиль. После данной переборки звук стартера стал тише и приятнее, бендикс работает исправно.

Коды запчастей:

Бендикс (Bosch) — 1 006 209 804
Втягивающее реле (Bosch) — 2 339 304 047
Щеточный узел — 1 004 336 526
Ремкомплект на стартер Форд Фокус 2 — 1 007 010 093 (стопорное кольцо и ограничительная юбка бендикса, стопорная шайба для якоря и резинка установленная на вилку)

Стартер Форд Фокус 2, замена

/ / / /

Стартер автомобилей Ford Focus 2 представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и электромагнитным двухобмоточным тяговым реле. Крышки и корпус статора стянуты двумя болтами. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг привода перемещается и шестерня стартера входит в зацепление с зубчатым венцом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через планетарный редуктор проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что предохраняет стартер от высокой частоты вращения и повреждений.

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации. При пуске двигателя включайте стартер не более чем на 10-15 с и повторно — через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания или зажигания двигателя. После пуска двигателя немедленно выключите стартер, так как длительное вращение шестерни привода маховиком может привести к заклиниванию обгонной муфты стартера.

Не допускается передвигать автомобиль с помощью стартера. Это вызывает его значительную перегрузку и повреждение.

Снятие и установка стартера на Фокус 2

Стартер установлен на картере сцепления с задней стороны силового агрегата.

Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите брызговики двигателя

3. Сожмите фиксатор…

4. разъедините колодку жгута проводов стартера.

5. Отсоедините колодку от держателя на жгуте проводов.

6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

7. Ослабьте затяжку болтов крепления стартера

8. Окончательно выверните и извлеките болты.

9. Снимите стартер.

10. Отведите стартер от блока цилиндров и опустите вниз.

11. Извлеките уплотнитель.

12. Установите детали в порядке, обратном снятию.

Детали стартера Форд : 1 — крышка со стороны привода; 2, 11 — болты крепления; 3 — резиновый уплотнитель; 4 — рычаг привода; 5 — муфта свободного хода; 6 — якорь реле; 7 — планетарный редуктор; 8 — возвратная пружина; 9- корпус стартера; 10 — корпус тягового реле; 12- крышка со стороны коллектора; 13 — щеткодержатель; 14 — стопорная шайба; 15 — ротор стартера; 16 — упорная шайба
